儿童小轮特技自行车三维结构设计

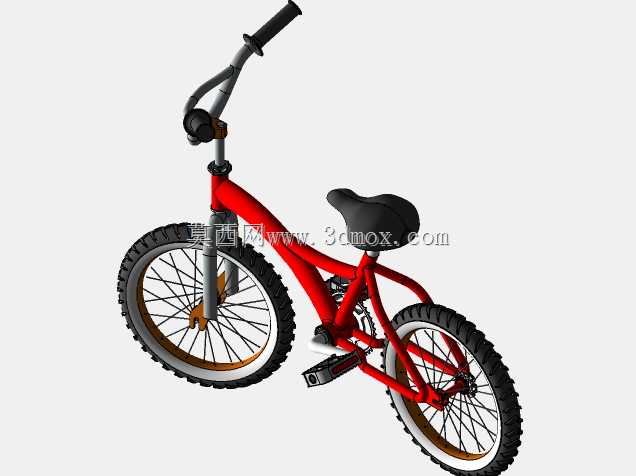

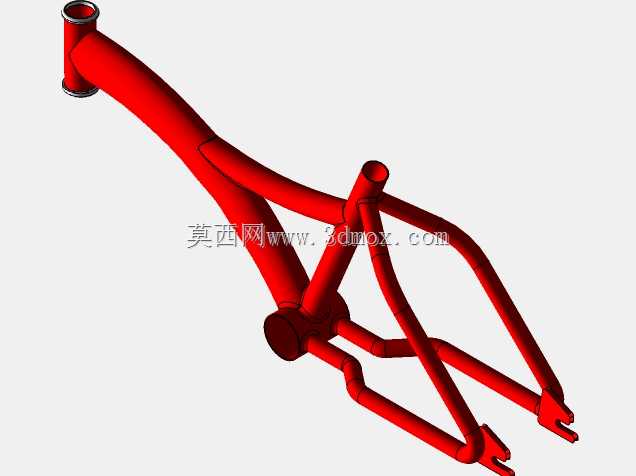

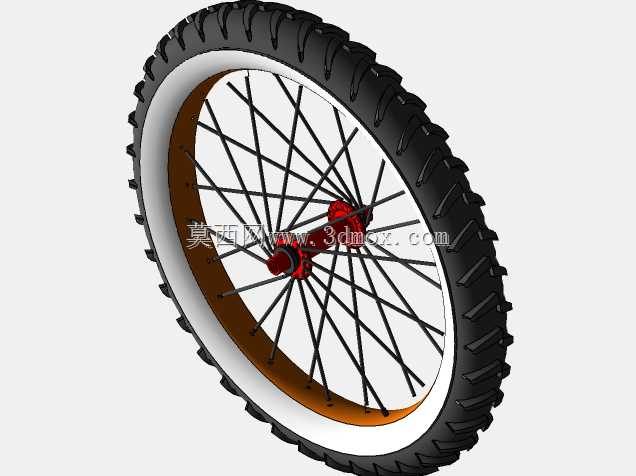

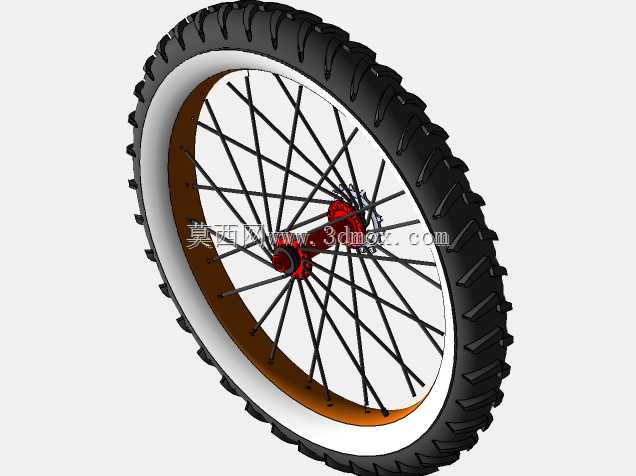

这款小轮自行车的结构设计，核心围绕低龄骑行者的使用场景与动作需求搭建，首先从轮组的安装边界来看，采用小直径厚胎轮组，轮缘外侧带有金属包边结构，既能够承受特技动作带来的侧向冲击，也能在日常铺装路面骑行时过滤细碎颠簸，轮组辐条采用常规等径钢丝排布，花鼓位置预留标准螺纹接口，可兼容常规童车的快拆与轴锁两种固定方式，安装时轮轴中心距车架后叉端的公差控制在0.2mm以内，避免骑行过程中出现轮组偏摆的问题。车架部分采用高弯梁一体式结构，管材选用变径薄壁钢管，上管与下管的衔接位置做了圆弧过渡处理，没有尖锐的焊接凸起，既降低了整车重量，也能在发生磕碰时减少对骑行者的剐蹭风险，车架中轴位置采用压入式安装结构，五通处的壁厚比常规管材厚1.5mm，能够承受跳跃动作带来的瞬时冲击力，曲柄长度适配儿童腿长范围，脚踏表面带有防滑齿纹，边缘做了圆弧包边，避免骑行时裤脚卷入或磕碰脚踝。转向系统采用大角度后掠车把设计，把横高度比常规通勤童车高出120mm左右，把套采用软质橡胶材质，端部带有封闭堵头，车把转向限位角度设置为左右各45度，防止转向角度过大导致侧翻，前叉采用直筒式弹性结构，叉腿与前轮轴的连接位置做了加强筋处理，能够吸收落地时的正面冲击，刹车走线从车把内侧沿车架下管排布，线管全程带有固定卡扣，不会在骑行过程中晃动剐蹭轮组。鞍座采用窄型加厚发泡结构，座弓位置可支持上下50mm范围的高度调节，适配不同身高的儿童使用，鞍座前端做了收窄处理，避免骑行过程中卡蹭腿部，座管插入车架立管的安全刻度线设置在最低插入深度70mm位置，防止调节过高导致座管脱出。从实际使用场景来看，这款车型既可以满足儿童日常短距离代步骑行的需求，也能够支撑基础的小轮车特技动作练习，比如抬前轮、定车、小幅度跳跃等动作，整车的重心设计比常规通勤童车更低，前后轮的轴距比同轮径通勤车短80mm，转向灵活性更高，同时轮距的设置也保证了低速骑行时的稳定性，不会因为轴距过短出现翘头过度后翻的问题。在装配逻辑上，所有外露的紧固件都采用内六角防松螺丝，螺丝端部不突出安装面2mm以上，避免剐蹭，链条采用窄款单速结构，张紧度调节范围在10mm以内，护链罩覆盖链条上半部分，防止裤脚接触油污或者被链条卷入。整车的外形尺寸控制在长度1100mm、高度850mm、宽度220mm的范围内，能够适配常规家用电梯、楼道的通行宽度，也可以放入普通家用轿车的后备箱携带，安装时不需要特殊的专用工具，采用常规的内六角、开口扳手即可完成整车的组装调试，各部件的安装公差都按照民用童车的安全标准设置，转动部件的转动阻尼均匀，没有卡滞或旷量，刹车制动手柄的握距适配儿童手掌大小，捏合力度控制在15N以内，不需要过大的握力即可实现制动，保证骑行过程中的制动响应及时。
