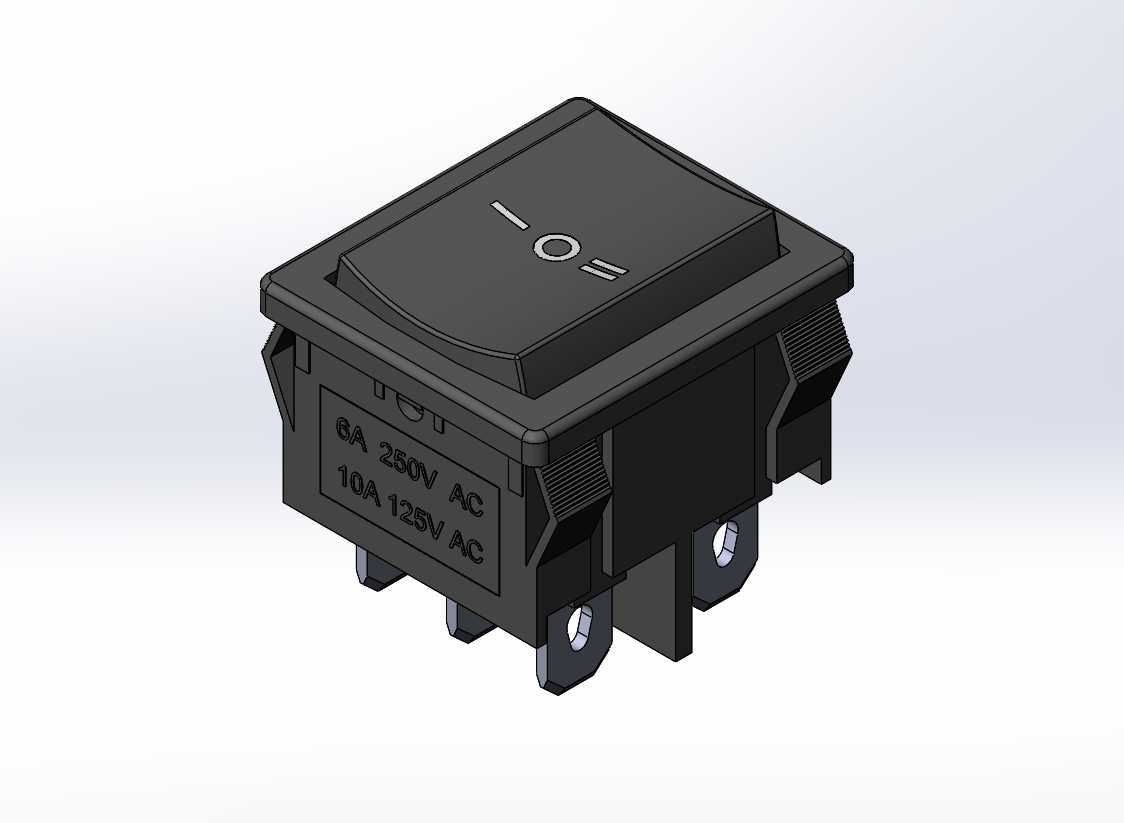

6A250V六引脚船型翘板电源开关结构

　　这类翘板式船型开关是低压电器控制回路里极为常见的通断元件，日常在小型家电、工控终端、桌面型测试设备、外置电源适配器、小型电动工具的供电输入端都能见到它的身影，承担回路通断、档位切换的核心控制作用，相比同规格的钮子开关，它的按键面更大，操作时的按压反馈更柔和，外露操作面的防护性也更好，不容易被误触或者被细小异物卡滞。

　　从实际选型适配的角度看，这款开关的额定通断能力覆盖6A/250VAC、10A/125VAC的交流回路，完全满足民用小家电、小型工业控制外设的载流需求，六引脚的结构设计意味着它并非单回路通断的两档开关，而是可以同时控制两路独立回路的通断，或是实现单刀双掷的回路切换功能，在需要同时切断火线零线的二类电器上，这种双断设计能有效提升设备断电后的绝缘安全性，避免单极断开时设备内部仍带电位带来的触电风险，也可以用在需要双回路同步切换的电路里，比如设备的高低功率档位切换、主备供电回路的快速切换场景。

　　设计这款开关的三维结构时，首先要兼顾安装适配性和操作手感，外壳采用卡扣式嵌入式安装结构，两侧带弹性止退卡扣，安装时不需要额外的紧固件，直接从面板正面推入对应尺寸的安装方孔即可，卡扣会自动卡在面板背面实现固定，装配效率远高于螺丝固定的结构，适合流水线快速装配。开关的引脚采用带安装孔的焊片结构，既可以直接插装在PCB板上进行波峰焊接，也可以通过接线端子压接导线后用螺丝锁付在引脚孔上，适配硬连接和软线连接两种布线方式，引脚的排布间距严格遵循安规要求，不同极性引脚之间的爬电距离满足低压电器的绝缘标准，避免潮湿环境下出现极间拉弧、漏电的问题。

　　操作按键的曲面设计贴合手指按压的弧度，按键表面做了细微的防滑纹理，同时模压了标准的通断标识，操作人员不需要额外看说明书就能快速识别开关的档位状态，按键的翘板支点做了耐磨的圆弧过渡，内部的动触点采用银合金材质，相比纯铜触点，它的抗电弧烧蚀能力更强，在频繁通断的工况下能有效延长使用寿命，开关内部的弹簧蓄能结构保证了按键动作的干脆手感，不会出现停在中间档位的虚接状态，通断转换的行程控制在合理区间，既不会因为行程太短导致误触发，也不会因为行程太长让操作手感发涩。

　　从安装边界尺寸来看，这款开关的嵌入式本体尺寸适配常规的标准面板开孔，本体沉入面板的深度控制在常规壳体的壁厚允许范围内，不会和壳体内部的其他元器件产生干涉，外露的按键面突出面板的高度经过优化，既保证足够的按压行程，也不会因为突出过多容易被外力磕碰损坏，引脚的伸出长度和位置公差控制在合理范围，在PCB布局时可以准确对应焊盘位置，不会出现插装偏位、虚焊的问题。开关的外壳材质采用阻燃耐温的电木材质，在触点出现拉弧升温时不会出现熔融、起火的风险，满足电器产品的阻燃等级要求，外壳的拼接缝隙做了错位挡边设计，能阻挡日常使用时的灰尘、溅落的液体从按键缝隙进入开关内部，避免触点氧化、短路的问题。

　　在实际设备装配场景中，这类开关的选型往往需要和面板开孔、内部布线空间做协同校核，三维模型的准确建模可以帮助结构工程师在设计阶段就完成干涉检查，提前确认安装卡扣的压缩量、引脚和内部PCB或者导线的安全距离，避免开模后才发现安装干涉、安规距离不足的问题，同时也可以在产品效果图渲染阶段准确还原开关的外观细节，让整体产品的展示效果更贴近真实量产状态。
