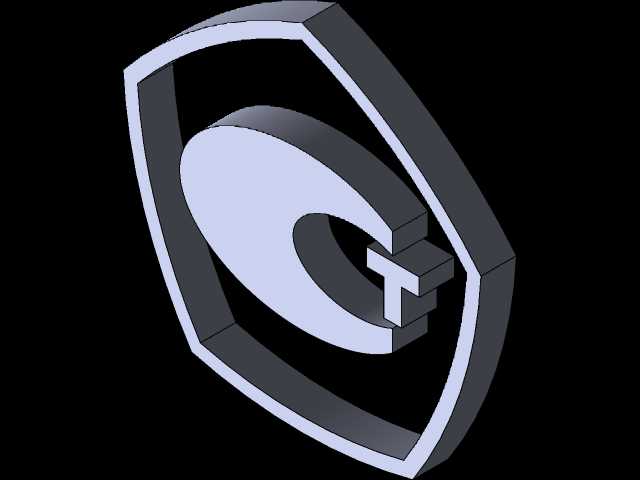

俄式CI类认证合格标识立体结构

这类标识结构多用于工业设备的合规性展示场景，在涉及俄系市场准入的机电设备、工业制品出厂检验环节，需要在设备本体的醒目位置固定该类认证标识，用来直观表明产品已经通过对应类别的型式批准流程，符合相关技术规范要求，是设备通关、现场验收、日常运维核查过程中快速判定合规性的核心视觉标记。从实际使用场景来看，这类标识通常会被安装在设备的主铭牌旁、操作面板侧方或者设备外壳的易观察区域，不会被管线、操作手柄遮挡，方便检验人员、运维人员在不拆解设备的情况下快速识别认证状态。

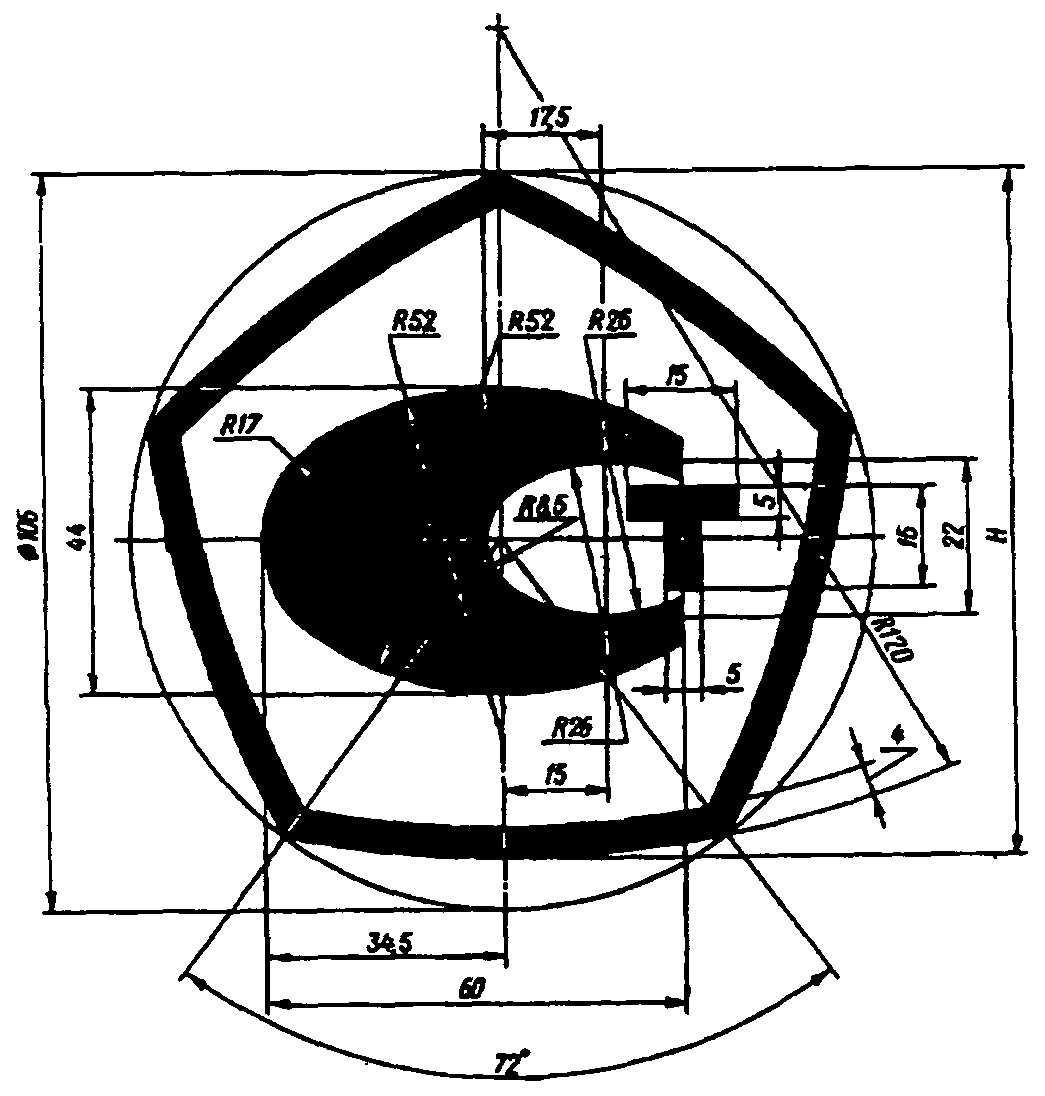

设计过程中首先要保证标识的视觉辨识度，整体外轮廓采用带切角的盾形结构，外围轮廓由多段圆弧与直线段平滑衔接构成，外轮廓最大横向尺寸控制在60mm，纵向总高度匹配外切圆的直径参数，顶部尖角位置做12.5mm宽度的平直段处理，避免尖角过于锐利在安装、擦拭过程中造成划伤，也能减少冲压或者激光加工过程中的尖角应力集中问题。标识内部核心的C形图形采用多段相切圆弧构成，其中R52的两段大圆弧构成外盾形的左右弧形侧边，R17的圆弧衔接左侧上下切边与外圆弧，R26的两段圆弧分别构成内部C形结构的上下弧形边，R8.5的小圆弧做内部结构的圆角过渡，避免直角结构在蚀刻、冲压成型时出现填料不均或者毛刺问题。

安装边界方面，标识整体的外切圆直径为70mm，安装时需要预留至少2mm的周边空白区域，避免标识边缘与设备表面的其他标记、安装螺钉、焊缝位置重叠；标识右侧的矩形定位凸台尺寸为5mm×5mm，凸台突出标识基面0.5mm，既可以作为安装时的定位基准，也能在粘贴或者铆接时增加标识与安装基面的接触摩擦力，防止长期使用过程中标识出现移位、翘边问题。标识上所有的线型宽度统一为1.5mm，保证在1米的观察距离下依然可以清晰识别图形轮廓，不会因为线型过细导致积灰、掉漆后识别不清，也不会因为线型过粗导致图形细节糊化。

从功能特性来看，该标识结构既可以做成金属蚀刻铭牌通过铆钉固定在设备外壳上，也可以做成激光雕刻的图形直接加工在设备的金属表面，还可以做成耐候性贴纸粘贴在非金属设备外壳上，不同的加工形式都严格遵循统一的尺寸公差要求，所有圆弧的衔接位置保证相切顺滑，没有拐点或者折棱，避免加工过程中出现应力集中点，提升标识在户外、高湿、多粉尘等恶劣工况下的使用寿命。设计时特意将内部图形的所有转角都做了圆角处理，最小圆角不小于R4.5，减少清洁时的积灰死角，也避免尖锐转角位置的涂层过早脱落。

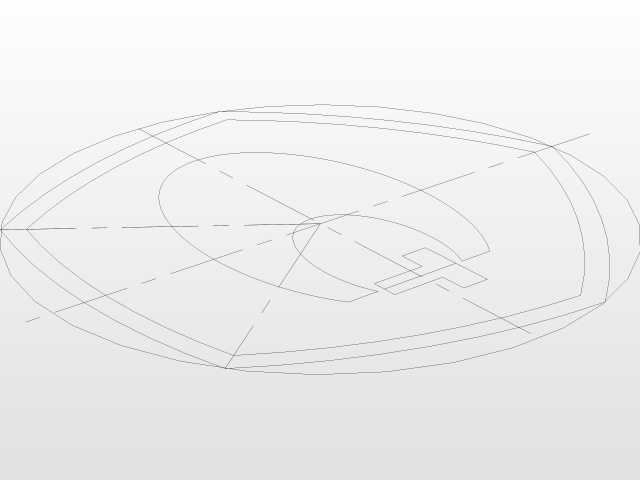

实际建模过程中需要先绘制基准中心线，确定横向与纵向的对称基准，先绘制外围的盾形轮廓，通过约束保证各段圆弧的相切关系，再绘制内部的C形核心图形，最后处理右侧的定位凸台结构，所有尺寸标注都以对称中心线为基准，保证图形的对称性，避免出现视觉偏移。建模完成后需要验证各段轮廓的衔接顺滑度，检查是否存在开放轮廓或者重叠线段，确保后续不管是做铭牌冲压加工、激光雕刻还是丝印生产，都能直接导出可用的加工路径，不需要二次修整图形。这类标识的尺寸设计充分考虑了不同规格设备的安装需求，整体尺寸适中，既不会因为过大占用过多设备表面空间，也不会因为过小导致识别困难，适配绝大多数工业机电设备的铭牌安装区域布局。
