BAUER NEXUS100曲棍球棒连接插头结构

　　在冰上运动器材的结构设计领域，曲棍球杆的分体式连接结构一直是器材研发的核心方向之一，这款适配BAUER NEXUS 100系列的曲棍球棒插头，主要承担杆身与杆头的刚性连接、扭矩传递功能，是分体式曲棍球杆的核心受力部件。从实际使用场景来看，冰球运动中球员挥杆击球时，杆体需要承受瞬间的冲击载荷与扭转力矩，插接位置的配合精度直接决定了杆体的力传递效率，若插接间隙过大，击球瞬间会出现明显的卸力感，同时长期交变载荷作用下容易出现连接松脱、插接面磨损的问题，因此该插头的结构设计完全围绕受力可靠性与装配便捷性展开。

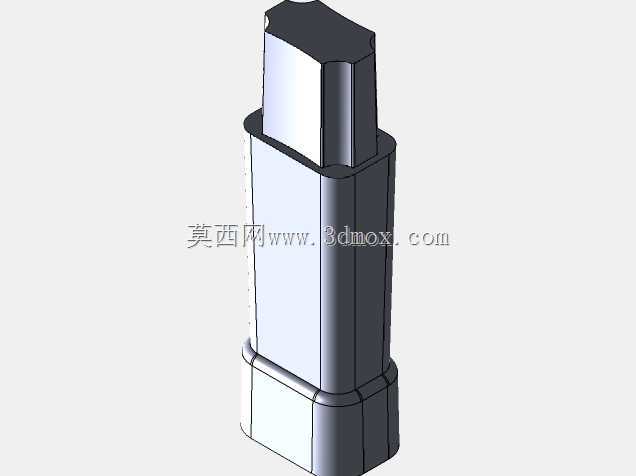

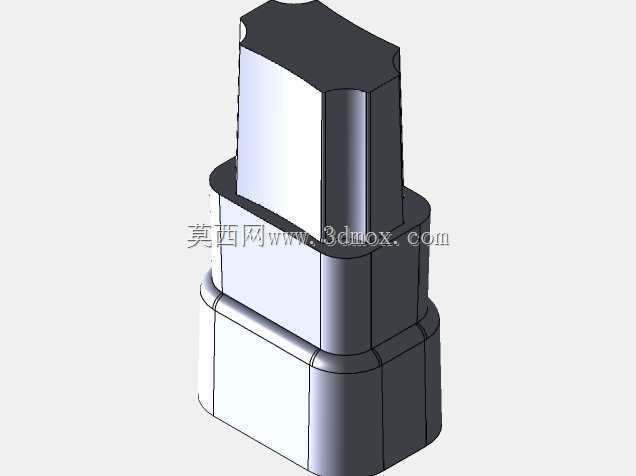

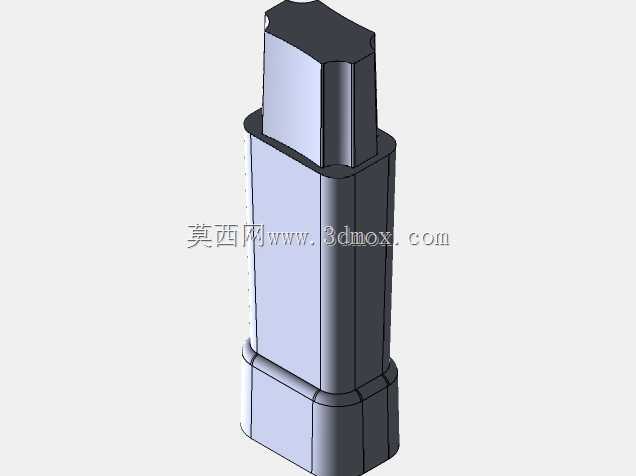

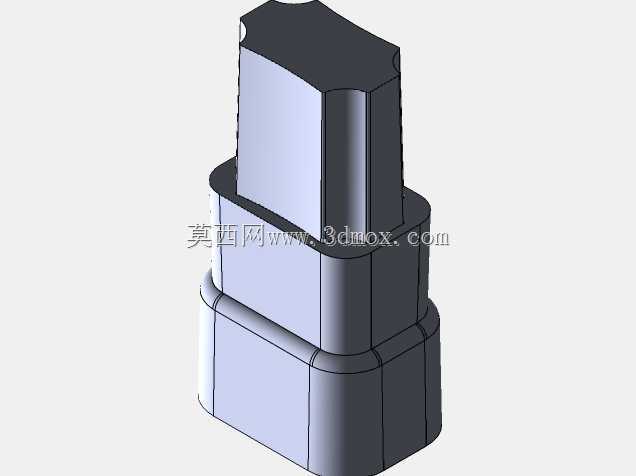

　　从外形结构来看，该插头采用阶梯式变径柱体设计，三层阶梯结构分别对应不同的功能区域：最下层的大直径柱段为定位基准段，与杆身的预埋安装孔采用过盈配合，装配时通过专用压装工具压入碳纤维杆身的端部，外圆面设计有周向的圆角过渡，避免压装过程中应力集中导致碳纤维杆身端部出现分层开裂；中间段为插接导向段，直径略小于基准段，柱面做了微锥度处理，插入杆头的对应插孔时可实现自动对中，降低装配难度，同时该段的侧壁设计有对称的平面结构，与插孔内的防转平面配合，可完全限制插接后的周向转动，避免击球过程中杆头与杆身出现相对扭转；最上层的端头段为锁紧配合段，顶部做了圆弧切边处理，既可以减轻部件自重，又能在插接到位后与杆头内部的弹性锁紧卡扣形成卡合定位，防止使用过程中插接件脱出。

　　设计过程中，首先需要匹配BAUER NEXUS 100系列球杆的杆身内径参数，基准段的外圆尺寸公差控制在0.02mm范围内，过盈量设置在0.08-0.12mm之间，既保证压装后的连接强度，又不会因过盈量过大导致碳纤维杆身内壁被压溃。导向段的锥度设置为1:200，既保证插接过程的顺滑性，又能在插接到位后形成足够的径向抱紧力，配合周向的防转平面，可承受最大120N·m的扭转力矩，完全覆盖职业球员大力击球时的扭矩输出范围。端头的锁紧卡扣配合位置，深度尺寸经过反复校核，既保证卡扣卡入后有足够的扣合量，避免受冲击时脱开，又不会因扣合量过大导致拆卸维护时难度过高。

　　从安装边界来看，该插头整体压入杆身的深度为42mm，压装后露出杆身的插接段长度为28mm，杆头对应的插孔深度为29mm，装配后杆身与杆头的对接面间隙控制在0.1mm以内，既避免间隙过大导致击球时出现异响，又防止端面顶死导致装配不到位。所有棱边位置都做了R0.5-R1mm的圆角处理，没有尖锐的加工棱角，一方面避免装配过程中划伤操作人员或刮损杆体的碳纤维层，另一方面可以降低应力集中系数，提升部件的抗疲劳寿命，在长期反复的冲击载荷作用下，不会在棱角位置出现裂纹扩展的问题。

　　材质选择上，该类插头通常采用高强度改性尼龙加玻纤注塑成型，玻纤含量控制在30%左右，既保证足够的刚性与强度，又具备一定的韧性，在受到瞬间冲击载荷时可以产生微量的弹性变形吸收冲击能，不会出现脆性断裂。表面不做额外的喷涂处理，保持注塑后的原生表面粗糙度，Ra值控制在1.6-3.2μm之间，既保证插接时的顺滑度，又有足够的摩擦系数防止连接松脱。在实际的器材维护场景中，当杆头出现磨损或断裂需要更换时，只需要按下杆头位置的解锁卡扣，即可拔出旧杆头，将新杆头对准插头插入即可完成更换，不需要额外的粘接或紧固工序，大幅降低了器材的维护成本，也方便球员根据场上位置、打法风格快速更换不同硬度、不同弧度的杆头，适配不同的比赛需求。

　　从建模逻辑来看，该结构的三维建模优先采用参数化草图驱动，先绘制各层阶梯的截面轮廓，通过拉伸特征生成基础柱体，再对各棱边做圆角过渡处理，顶部的切边结构通过拉伸切除完成，防转平面通过对称切除实现，所有尺寸都设置参数关联，当需要适配不同内径的杆身时，只需要修改基准段的直径参数，其余关联尺寸可自动更新，大幅提升衍生型号的设计效率。建模过程中需要重点关注各段的同轴度公差，基准段与导向段、锁紧段的同轴度控制在0.01mm以内，避免装配后出现偏心，导致杆身与杆头对接后出现直线度超差，影响球员的击球手感。
