立式板料输送上料机架结构设计

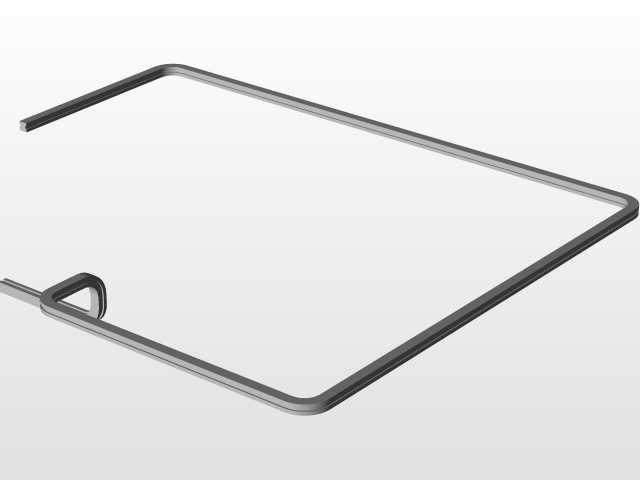

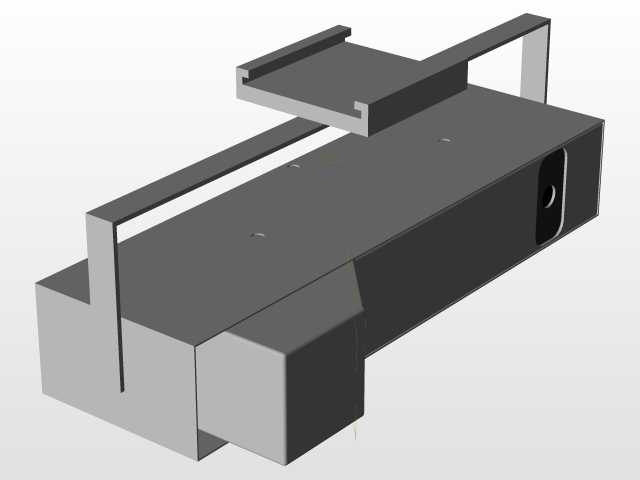

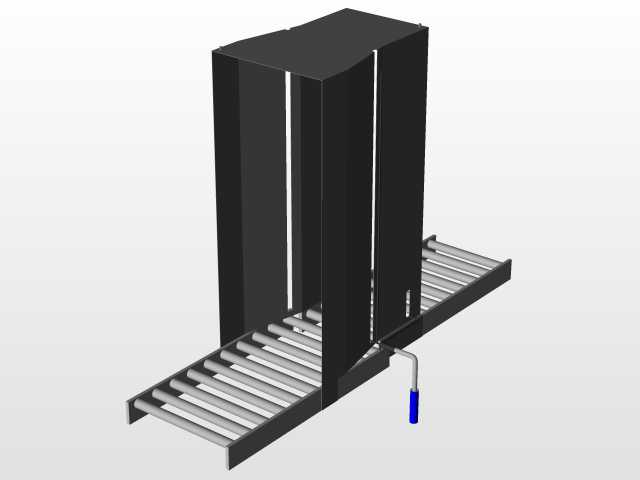

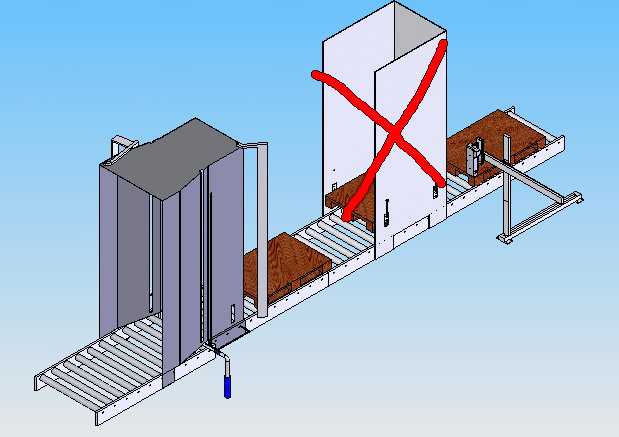

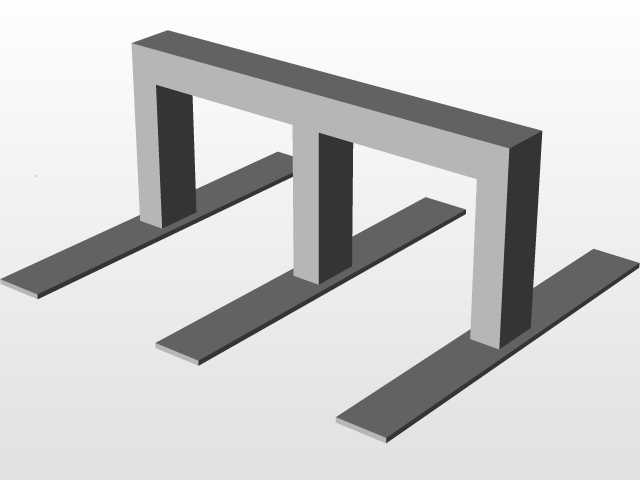

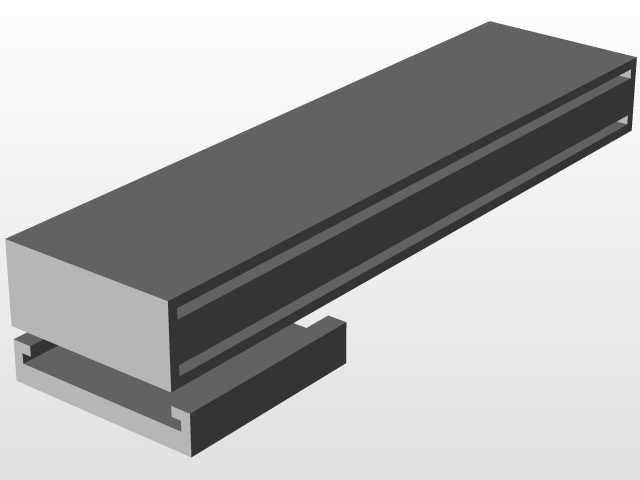

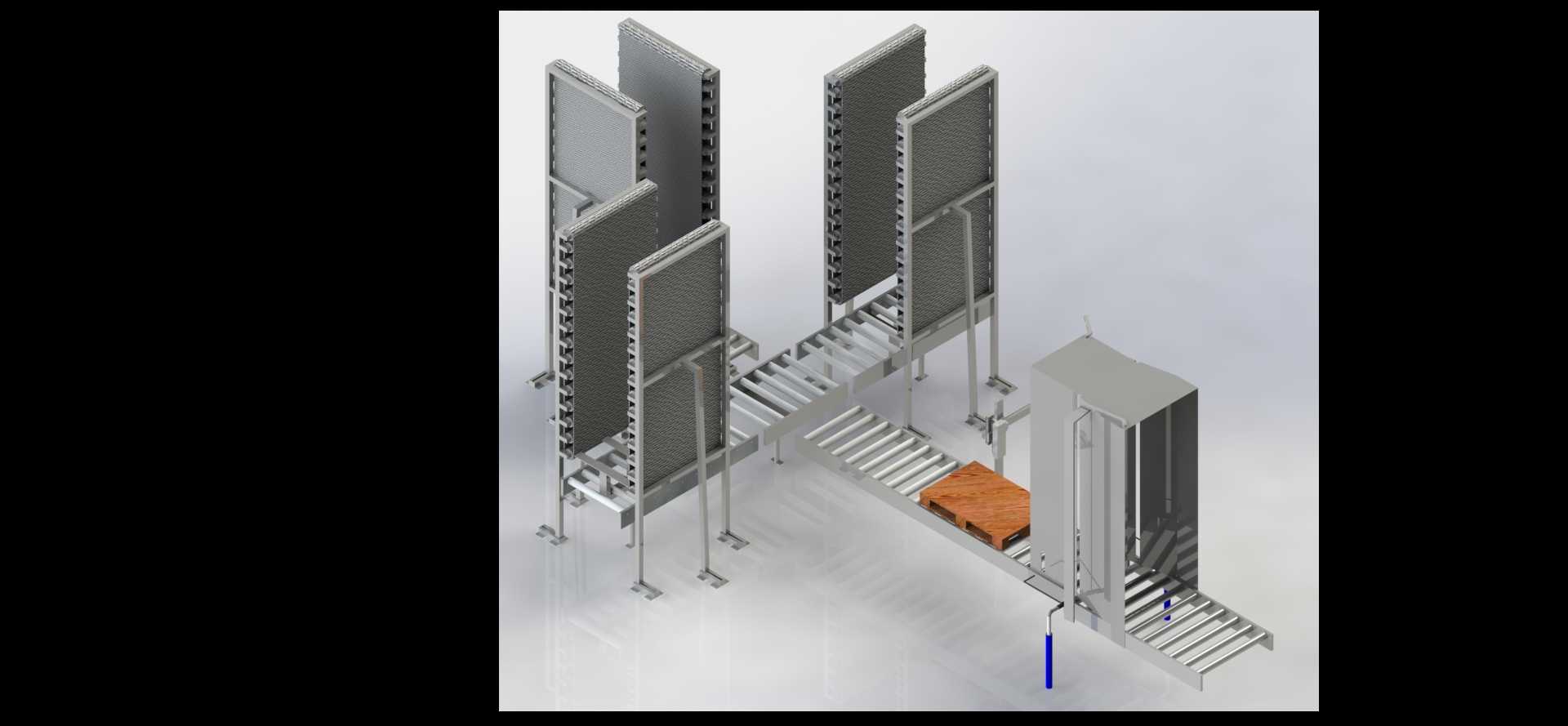

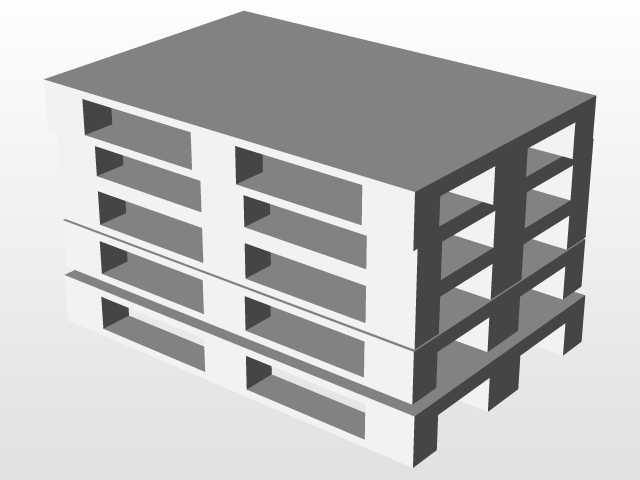

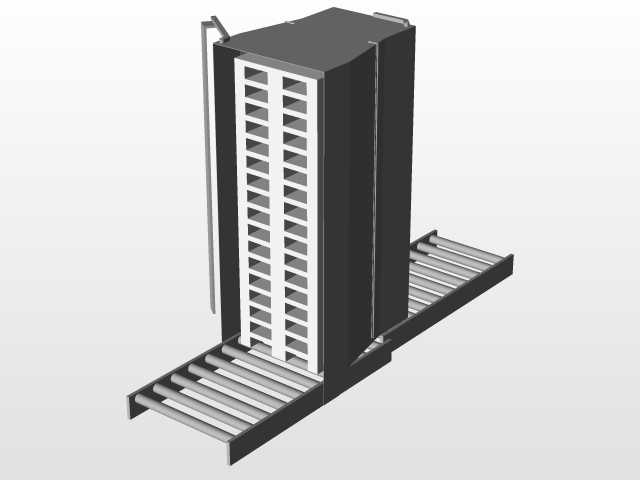

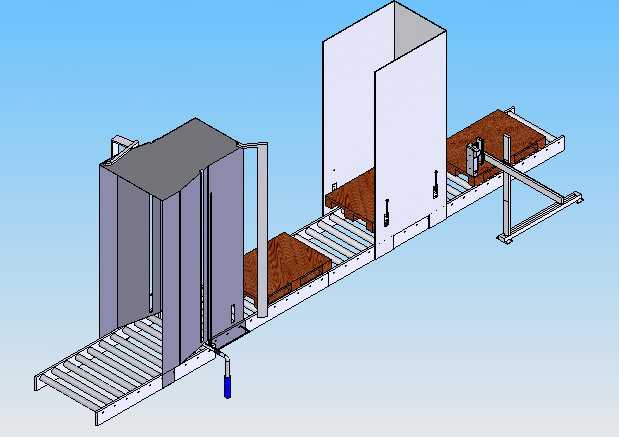

这套结构针对钣金加工车间的立式板件上料工序设计，核心解决大尺寸平板类工件从暂存位到加工工位的自动转序问题，适配激光切割机、数控折弯机等前端上料需求，替代传统人工抬板转运的作业模式，降低大尺寸薄板搬运过程中的变形、磕碰风险。从结构拆分来看，整套装置分为三个功能区段：左侧的动力输送辊道段、中部的顶升分料机构、右侧的立式储料料架段，各段通过型材框架拼接为整体，安装时需保证各段工作面的平面度公差控制在每米0.5mm以内，避免板件输送过程中出现卡滞、跑偏问题。辊道段采用直径50mm的镀锌钢辊，辊子间距设置为120mm，适配厚度0.8mm以上的冷轧钢板、铝板等平板工件，单根辊子的额定承载为15kg，整段辊道可承载最大幅面1250mm*2500mm的标准板材，输送面高度匹配常见激光切割机的进料台面高度，预留20mm的高度调节余量，通过底部的脚杯实现安装时的水平校准。中部的顶升分料机构采用气缸驱动的抬升结构，配合侧边的磁性分料器，可将叠放的板材逐张分离，避免双张板料同时送入加工设备造成的撞机风险，分料动作的行程设置为150mm，可适配最大叠放高度500mm的板料堆，分料速度可匹配后端设备的加工节拍，单张板料的分料上料周期控制在8s以内。右侧的立式储料架采用倾斜式靠放结构，靠板与竖直面的夹角设置为7度，保证板料靠放时不会向前倾倒，同时方便取料机构逐张提取板料，料架侧边设置有可调式挡料杆，可根据板料的幅面宽度调节挡料位置，适配不同尺寸规格的板件暂存需求，料架底部设置有定位块，保证板料堆放时的侧边对齐精度，控制在±2mm以内，避免分料时因板料错位导致的取料失败。整套结构的框架主体采用4040工业铝型材拼接，连接部位采用内置角件与螺栓紧固，无需焊接加工，组装拆卸便捷，可根据车间的布局需求调整各段的拼接位置，设备整体的占地面积约为3.2m*1.8m，安装时需预留侧边1m的操作维护空间，方便日常检查辊道转动情况、调整分料机构的位置。在气路设计上，所有驱动气缸的供气压力设置为0.5-0.6MPa，管路采用快插接头连接，每个气缸支路都设置有独立的节流阀，可单独调节各动作的运行速度，避免动作过快导致的板料表面划伤，同时在气路入口设置有空气过滤减压阀，保证供气洁净度，延长气缸的使用寿命。结构设计时充分考虑了板件的防刮伤需求，所有与板料接触的辊面、靠板表面都做了包胶处理，包胶厚度为5mm，硬度为邵氏60A，既保证足够的摩擦力带动板料移动，又不会在板件表面留下压痕或划伤，适配表面质量要求较高的装饰板、覆膜板等工件的输送需求。在安装边界上，整套设备的进料端可对接车间的板材存放区，出料端直接对接加工设备的进料口，无需额外的中转工位，可有效缩短板料转运的路径，减少车间内的叉车通行频次，降低作业安全风险。针对不同厚度的板料，辊道的输送速度可在0.1-0.5m/s范围内调节，薄料采用较低的输送速度避免板料抖动偏移，厚料可适当提高输送速度提升作业效率，整套结构无复杂的传动部件，日常维护仅需定期给辊子轴承加注润滑脂、检查气缸的密封件磨损情况即可，维护成本较低，适合中小型钣金加工车间的自动化升级改造使用。
