带齿形轮的辊筒输送传动组件结构

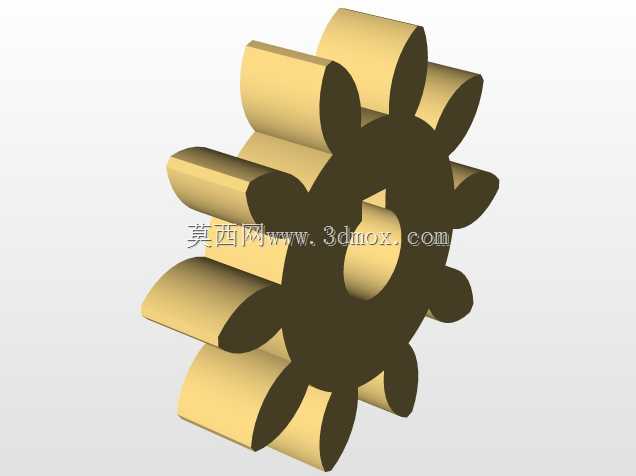

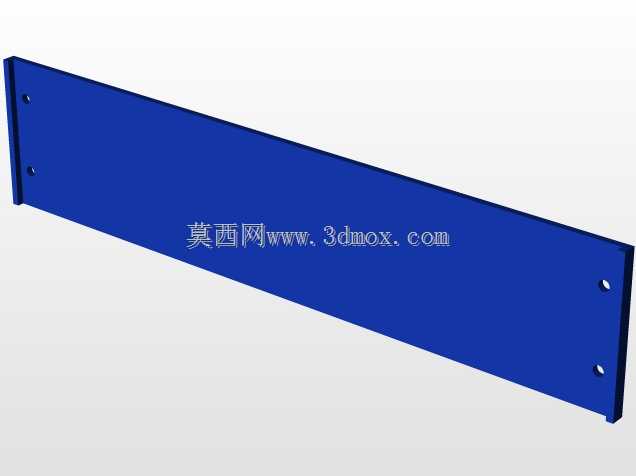

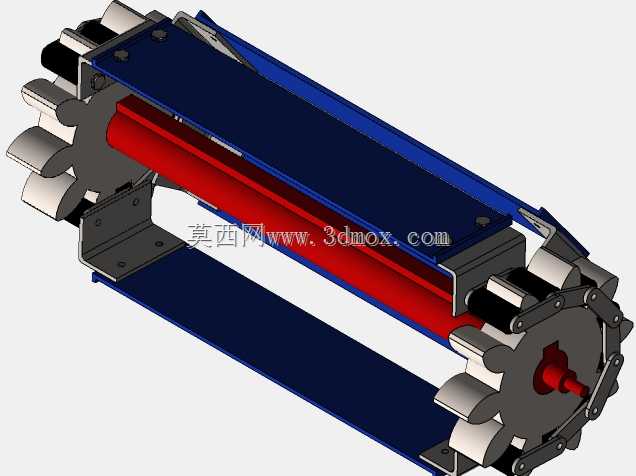

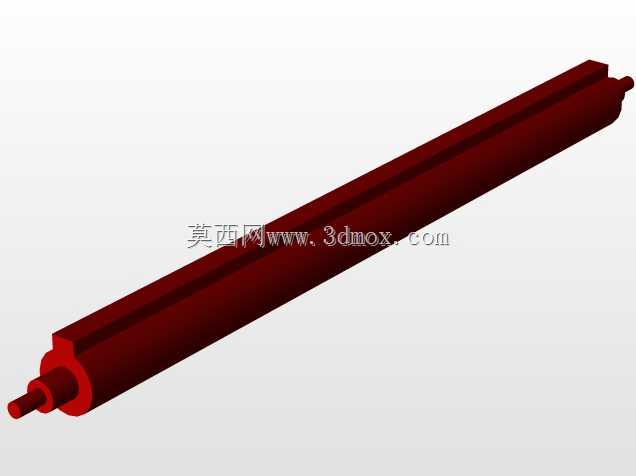

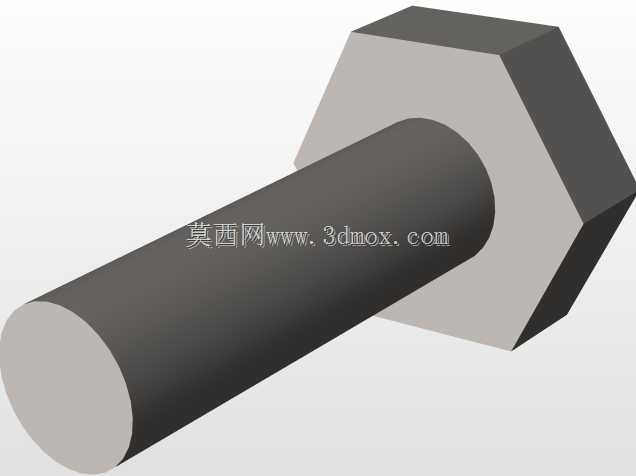

这套辊式输送传动组件，常被集成在各类轻型物料输送线的端部驱动段，适配电子组装线、小件包装线、食品加工前段输送等场景，用来替代传统的整链驱动结构，在窄幅输送、短距离工位间传料的工况下有不错的适配性。从结构设计逻辑来看，两端的齿形轮并非标准链轮，轮齿的齿廓做了圆弧过渡处理，啮合时不会和配套的链板产生硬接触卡滞，即便输送过程中存在小幅的物料偏载，轮齿和链节的啮合也能保持顺畅，不会出现跳齿、卡链的问题。中间的红色辊筒是主承载辊，采用空心薄壁结构设计，在保证辊面径向跳动公差控制在0.2mm以内的前提下，尽可能降低了辊体自身重量，减少驱动端的动力损耗，辊筒两端的轴头采用台阶式设计，和两侧安装支架上的轴承位直接配合，不需要额外加装轴套，装配时直接压入即可，能减少装配环节的零件数量，降低现场安装的调整工作量。两侧的蓝色钣金护板是结构承力件，同时兼具防护功能，护板上的安装孔做了长圆孔设计，安装时可以根据实际的线体安装基准调整前后位置，补偿机架焊接带来的尺寸误差，护板的折弯边做了15mm的翻边处理，既提升了钣金件自身的结构刚度，避免长距离输送过程中护板出现共振异响，也能防止输送过程中物料碎屑、灰尘掉落到内部的传动啮合区域，减少日常维护的清理频次。底部的L型安装支架是和线体机架连接的接口，支架的底面开了四个对称的安装孔，孔位间距按照标准铝型材机架的槽距设计，可以直接用T型螺栓固定在4040或4080系列的工业铝型材机架上，不需要额外加工转接板，安装边界的宽度控制在220mm以内，辊筒的有效输送宽度为180mm，整体组件的安装高度为120mm，对于线体旁空间局促、需要紧凑布置驱动单元的工位来说，这个尺寸边界有很好的适配性。设计时特意将传动轮的节圆直径和辊筒直径做了匹配，保证链板运行的线速度和辊筒表面的线速度完全一致，不会出现链板和辊面之间的相对滑动，避免输送表面出现刮擦痕迹，对于表面质量要求较高的塑胶件、包装盒类物料来说，这个细节设计能有效降低物料输送过程中的表面损伤概率。在实际选型适配时，这套组件可以作为主动驱动端使用，也可以成对布置作为输送段的两端张紧结构，张紧调节时只需要调整安装支架上的固定螺栓位置，就能改变两端齿形轮的中心距，实现链板张紧度的调节，不需要额外加装张紧轮结构，进一步简化了整体线体的结构。从传动受力的角度来看，齿形轮和链板的啮合点分布在轮体的圆周方向，传动过程中载荷分布更均匀，相比传统的单排链轮驱动，同等载荷下轮齿的接触应力更小，组件的使用寿命更长，日常维护只需要定期在啮合位置加注少量润滑脂即可，不需要频繁拆解更换易损件。辊筒的表面做了阳极氧化处理，表面硬度达到HV300以上，长期和物料接触也不会出现表面磨损起毛的问题，对于有洁净要求的生产场景，辊面的光滑表面也不容易积灰，擦拭清理非常方便。两侧护板的内侧预留了传感器安装位，可以直接安装光电传感器的支架，检测物料的到位情况，不需要在护板上二次钻孔加工，给后续线体的电控改造预留了足够的安装空间。
