斜置式多辊物料导向输送承载结构

这套斜置排布的多辊承载结构，主要应用在轻工包装、食品加工、电子元器件组装生产线的侧向导向输送环节，区别于常规水平布置的辊道输送机，该结构采用15°-25°的倾斜安装角度，能够在输送扁平状、长条状工件时，借助工件自身重力贴合侧边定位基准，省去额外的侧向推压定位机构，简化生产线的整体布局。从实际使用场景来看，这类结构常布置在生产线的转弯衔接段、工件姿态调整工位，或是需要对工件侧边进行涂胶、贴标、检测的工序位置，倾斜布置的辊组既可以承担工件的纵向输送支撑力，又能提供持续的侧向贴合力，保证工件在输送过程中基准边始终对齐检测或加工头的作业位置，不会因为输送振动出现位置偏移。

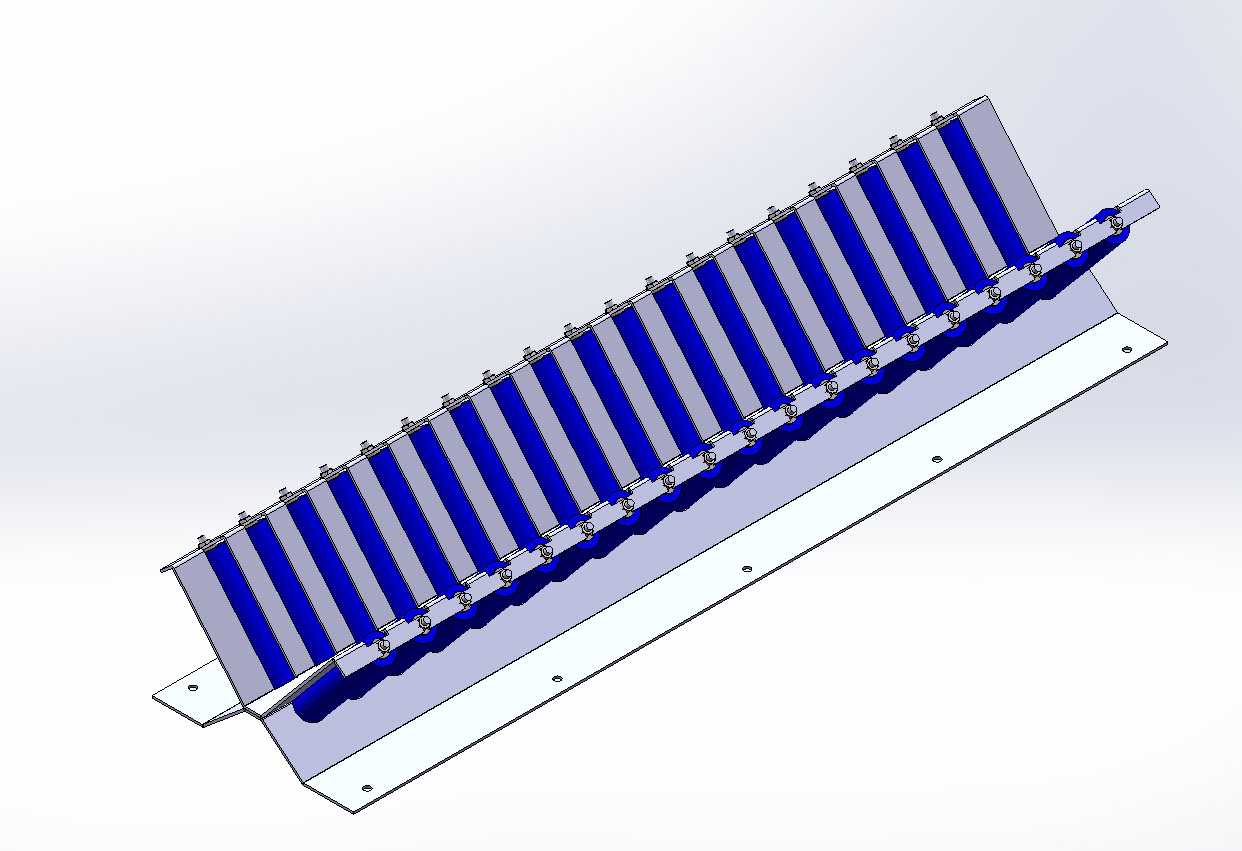

结构设计上，整套组件采用单根整体式安装底板作为承载基础，底板两端开设腰型安装孔，可适配不同机架的安装孔位，安装时能够沿输送方向调整前后位置，补偿机架加工带来的装配误差。底板上沿倾斜方向等距排布17根独立的输送辊，每根辊子两端采用微型深沟球轴承支撑，辊子外圆包覆蓝色聚氨酯材质，既可以降低金属辊面与工件接触产生的划伤风险，又能增大接触摩擦力，避免工件在辊面打滑出现停滞。每根辊子的支撑座通过内六角螺栓固定在底板的定位槽内，支撑座与底板之间预留0.5mm的调整间隙，可根据实际输送工件的宽度，单根调整辊子的伸出长度，适配不同尺寸规格的工件输送需求。

从安装边界来看，整套结构的总长度适配1200mm宽度以内的工件输送，安装底板的宽度为180mm，厚度为8mm，采用Q235钢板折弯加工而成，底板侧边折弯高度为25mm，能够提升整体结构的刚性，避免长距离布置时出现底板下挠变形。辊子的直径为25mm，相邻辊子的中心距为60mm，该间距经过反复验证，既不会因为间距过大导致小型工件卡入辊缝，又不会因为间距过小增加不必要的加工成本与转动阻力。结构进料端设置有向上翘起的导入弧面，弧面半径为50mm，能够引导工件顺利进入辊道，避免工件端部与辊子端面发生碰撞卡料；出料端设置有延伸导向板，导向板长度为120mm，能够将工件平稳过渡到下一段输送工位，减少工件出料时的下坠冲击。

功能特性方面，这套辊组结构的所有转动部件均采用免润滑设计，轴承选用双侧带密封圈的型号，能够适配生产车间的粉尘、少量喷淋水的作业环境，日常维护仅需定期清理辊面附着的杂物即可，无需频繁加注润滑脂。辊子的转动阻力经过调校，单根辊子的启动力矩小于0.1N·m，工件在辊道上输送时不会出现卡滞，即使是重量仅为50g的轻薄塑料件，也能依靠自身重力沿倾斜辊道顺利滑动。结构整体采用模块化设计，单套组件可独立安装使用，也可多套拼接组成更长的倾斜输送段，拼接时仅需将相邻底板的对接面贴合，通过螺栓固定在机架横梁上即可，无需额外加工对接定位结构，现场装配效率较高。

设计过程中，最初的方案采用的是固定倾斜角度的焊接式支撑座，后期调试时发现不同批次的工件厚度存在差异，固定角度的辊组无法适配厚度波动较大的工件，容易出现工件卡滞的问题，因此优化为可微调角度的支撑座结构，每个支撑座与底板之间设置有角度调整垫片，可根据实际工件的摩擦系数、重量，调整辊组的倾斜角度，角度调整范围为12°-30°，覆盖绝大多数常规工件的自流输送角度需求。同时针对辊面材质的选择，最初尝试过橡胶包覆层，但橡胶材质在长期接触酒精、清洗剂等生产常用溶剂后容易出现老化开裂，后期更换为耐溶剂的聚氨酯材质，使用寿命提升3倍以上，且辊面的硬度控制在邵氏60度，既具备足够的耐磨性，又不会过硬划伤工件表面。

在实际安装调试时需要注意，整套结构的安装水平度偏差需控制在1mm/m以内，若倾斜角度沿输送方向出现高低偏差，会导致工件在输送过程中出现速度不均，甚至局部停滞的问题。固定底板的机架横梁需具备足够的刚性，横梁的壁厚不小于3mm，避免输送较重工件时出现结构振动，导致辊子跳动影响输送稳定性。辊子安装完成后需逐根检查转动灵活性，若出现卡滞需检查支撑座的安装同轴度，调整轴承座的锁紧螺栓松紧度，保证所有辊子转动顺畅无卡阻，避免工件经过时出现划痕。
