工业高架支撑式低水头储水供水装置

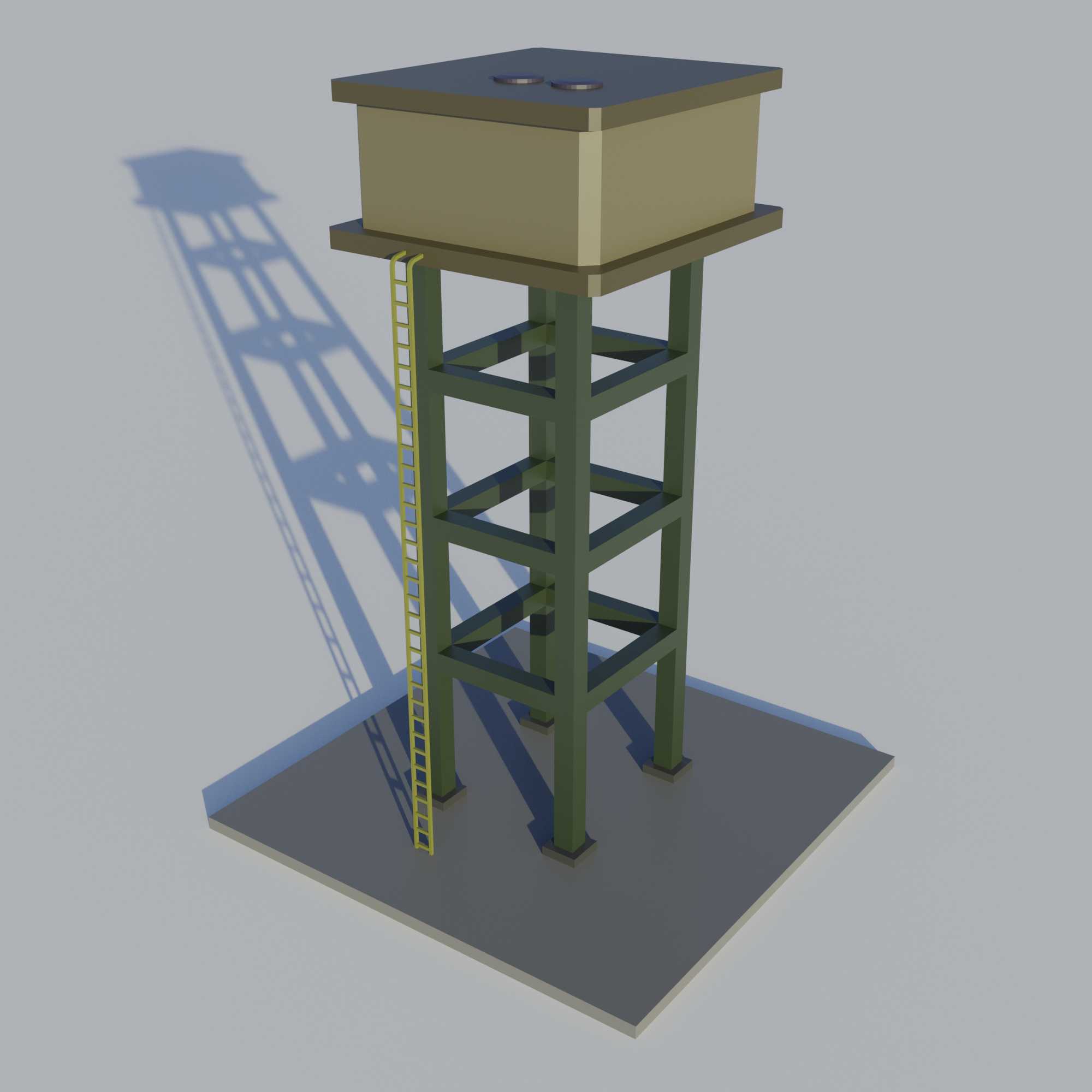

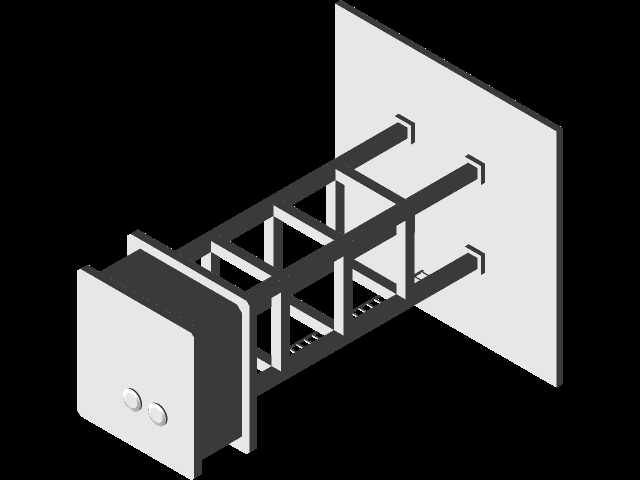

在厂区生产供水、小型村镇集中供水、施工场地临时供水等场景中，这类高架支撑的低水头储水装置是保障供水压力稳定、储备应急水量的常用设施。不同于埋地式储水设施，高架布设的结构依靠重力形成稳定的低水头出水压力，无需额外配置变频加压机组即可满足低层用水点的压力需求，尤其适合对水压稳定性要求不高、用水点分布集中的中小型供水场景。从结构设计逻辑来看，整套装置分为上部储水舱、中部支撑框架、附属检修结构、底部安装基座四个核心部分，各部分的设计都围绕现场安装、长期运维、荷载安全三个核心维度展开。上部储水舱采用近似方形的舱体结构，相比同容积的圆柱形舱体，方形结构在支架顶部的安装贴合度更好，舱顶预留的检修开口可满足日常清淤、内部构件检修的人员进出需求，舱体侧壁的壁厚设计需结合储水容积、安装区域的风荷载、抗震设防烈度综合核算，避免满水状态下舱壁出现鼓胀变形，舱体与支撑框架的连接位置设置整圈的承托边梁，通过螺栓副实现刚性连接，防止大风天气下舱体出现水平位移。中部支撑框架采用四柱式多层横撑结构，四根主立柱采用等截面型钢制作，每层横撑形成矩形稳定框架，既可以抵消立柱的长细比过大带来的失稳风险，也能为附属爬梯提供可靠的固定点位；框架的层高设计充分考虑人员攀爬时的步幅习惯，横撑的布置位置避开爬梯的通行空间，同时每层横撑都可作为检修过程中的临时停靠点位，降低高空作业的安全风险。附属直爬梯沿支撑框架一侧通长设置，梯步采用防滑型材制作，爬梯与框架立柱之间通过固定件刚性连接，爬梯顶部延伸至储水舱顶的检修平台位置，方便运维人员直达舱顶作业。底部安装基座采用整块板式结构，四根立柱的底部与预埋在基座内的地脚螺栓连接，基座的平面尺寸超出支撑框架的外轮廓一定范围，既可以分散整套装置满水状态下的竖向荷载，避免地基出现不均匀沉降，也能为现场安装时的找正操作提供足够的调整空间；基座的厚度设计需结合场地的地基承载力参数核算，对于软土地基区域还需额外考虑桩基配套的安装边界，防止装置投用后出现倾斜。设计过程中需要重点校核几个核心边界：首先是满水状态下的整体抗倾覆性能，结合安装区域的常年最大风速计算风荷载对舱体、框架的水平推力，确保抗倾覆安全系数满足规范要求；其次是爬梯的通行净空，爬梯与框架立柱之间的净距需满足人员携带小型检修工具通行的需求，避免出现卡滞；再者是储水舱的出水水头高度，根据用水点的最低压力需求核算支架的总高度，避免水头过高造成管网超压、或是水头不足导致出水流量不够；最后是安装作业的边界条件，整套装置的各拆分部件重量需适配现场常用的吊装设备能力，避免出现部件过重无法现场吊装的问题。这类储水装置的日常运维场景也在设计中做了对应考量，舱顶的检修口周边设置简易的防护凸边，防止检修工具滑落，框架的所有钢结构表面都做了防腐涂装处理，适配户外露天布设的耐候需求，爬梯的底部距离地面预留一定高度，避免非作业人员随意攀爬带来的安全隐患。在实际选型应用中，可根据所需的储水容积调整上部舱体的长宽高尺寸，对应的支撑框架立柱规格、横撑间距、基座尺寸也会同步做参数化调整，确保不同规格的装置都能满足结构安全要求；对于冬季有结冰风险的区域，还可在储水舱外壁额外配套保温层结构，依托支架的固定点位安装保温层的固定龙骨，无需额外搭设外部脚手架即可完成保温施工。
