多格分区带挂孔塑料收纳托盘设计

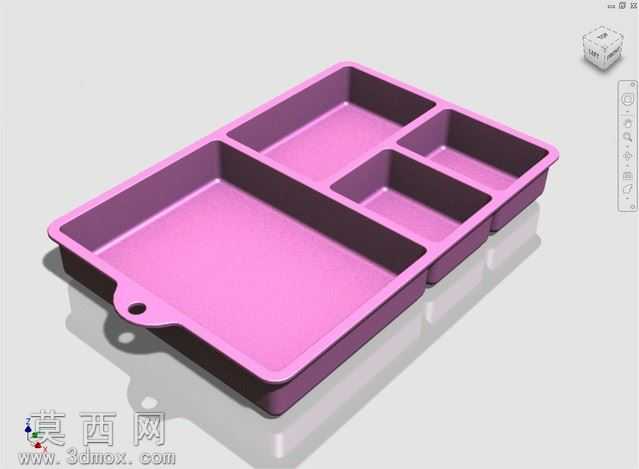

本塑料托盘采用三维参数化建模方式完成全流程设计，建模阶段首先完成整体外轮廓的草绘定位，依据收纳分区的功能需求，将托盘内部划分为四个尺寸梯度不同的独立收纳腔，其中左侧为大尺寸长方形容腔，可放置体积较大的零散物料，右侧依次排布三个尺寸递减的小型容腔，用于分类收纳小型零件、工具或零散配件，各容腔之间通过凸起的分隔筋实现空间隔断，分隔筋与托盘侧壁采用等壁厚设计，保证注塑成型时的材料流动均匀性，避免出现缩痕、缺胶等成型缺陷。托盘整体采用圆角过渡设计，所有棱边均做倒圆角处理，既可以避免尖锐边角造成的磕碰损伤，也能优化注塑过程中的应力分布，提升成品的结构强度。托盘一侧延伸出带挂孔的凸耳结构，挂孔采用圆孔设计，既可以实现托盘的悬挂收纳，节省存放空间，也方便使用时通过挂孔对托盘进行临时固定，凸耳与托盘主体采用平滑过渡的加强结构连接，避免悬挂受力时出现连接部位断裂的问题。材质设计上选用通用聚丙烯塑料作为模拟材质，渲染阶段调整材质的漫反射、高光参数，还原塑料材质柔和的哑光质感，同时通过光影渲染突出托盘各容腔的深度层次与结构轮廓，清晰展示各分区的空间比例。设计过程中重点考量了托盘的堆叠适配性，托盘外侧壁设置微小的脱模斜度，既满足注塑生产的脱模需求，也能让多个同规格托盘实现嵌套堆叠，大幅降低仓储与运输过程中的空间占用。各容腔的底部均做微幅的圆角处理，避免直角位置积灰，也方便日常使用后的清洁打理，托盘整体壁厚均匀，边缘做加厚翻边处理，提升托盘整体的抗形变能力，在承装一定重量的物料时不易发生弯折变形。建模过程中同步验证了多腔分隔结构的成型可行性，对各筋位的厚度、连接位置的过渡圆弧都做了参数化调整，确保设计方案既满足收纳分区的使用功能，也符合注塑加工的工艺要求，可直接用于后续的模具开发与生产落地。
