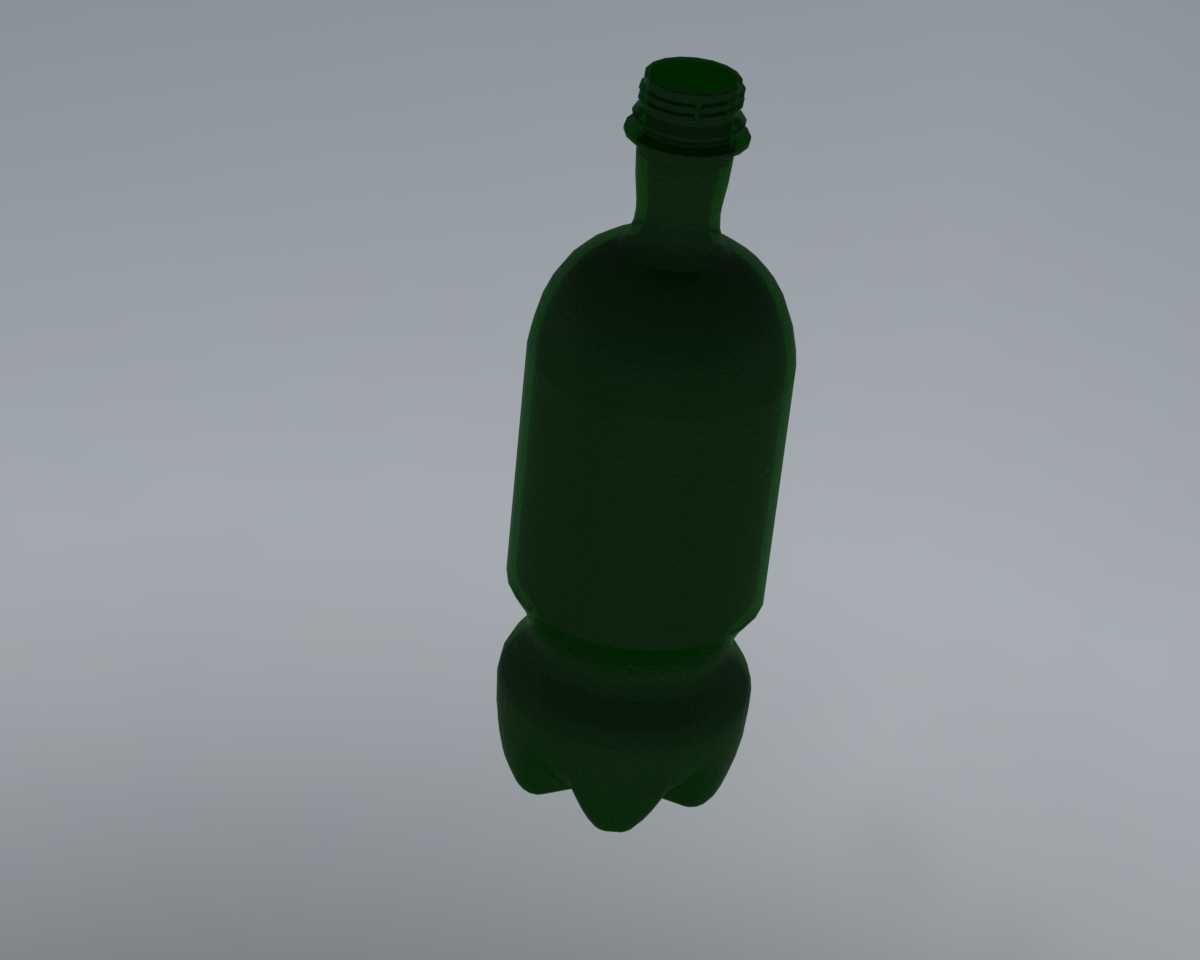

深绿色多瓣底螺纹口塑料饮品瓶结构

　　日常快消品灌装生产线中，这类带多瓣式底部结构的塑料瓶是含气饮品、瓶装水等品类的核心承载容器，从吹塑成型到灌装封盖、贴标、码垛全流程都需要精准匹配瓶体的结构特征，避免生产环节出现卡瓶、变形、漏液等问题。做这个瓶体结构建模的时候，首先要考虑的是吹塑工艺的脱模可行性，瓶身主体做了微收腰的弧面过渡，既方便吹塑过程中型坯的均匀延展，也能让灌装后握持的手感更贴合手掌弧度，不会因为瓶身过于光滑导致搬运、取用的时候打滑。瓶口部分采用标准的外螺纹结构，螺纹的牙距、牙高都匹配常规的旋盖头参数，螺纹下方预留了一圈密封支撑环，封盖时瓶盖内的密封垫会压紧在这个环面上，配合螺纹的锁紧力实现密封，避免运输过程中出现漏液，

　　同时这个支撑环也能作为灌装线挂瓶口输送的受力面，整线输送时瓶体靠这个环挂在输送导轨上，不会因为瓶身自重出现滑落。瓶底的多瓣式内凹结构是整个设计的核心，不同于平底瓶的结构，这种多瓣底首先能提升瓶体的垂直承压能力，堆码的时候上层货品的重量会顺着瓣状的加强筋分散到瓶底的各个支撑点，不会因为堆码压力导致瓶底外鼓失稳；其次对于含气饮品来说，内凹的多瓣结构能预留一定的形变空间，当瓶内因为温度变化出现压力波动时，瓶底可以通过微小的形变量抵消内部压力变化，避免瓶体出现爆瓶或者底鼓变形。建模过程中瓶身和瓶底的过渡圆角做了连续的曲率处理，没有出现锐角或者曲率突变的位置，一方面是吹塑的时候不会出现壁厚不均的问题，避免局部壁厚过薄导致强度不足，

　　另一方面灌装后液体流动不会在过渡位置出现残留，倒出内容物的时候能更顺畅。整个瓶体的外形尺寸适配常规的500ml灌装线模腔，瓶身最大外径处和灌装线的星轮卡位尺寸匹配，进瓶、出瓶的时候不会因为尺寸偏差出现卡滞；瓶口的外径和封盖头的卡爪尺寸适配，旋盖时的扭矩能稳定传递，不会出现滑牙或者封盖过紧导致的瓶口变形。实际生产验证中，这种结构的瓶体在跌落测试时，多瓣瓶底的各个支撑脚会先接触地面，通过结构形变吸收跌落的冲击力，不会像平底瓶那样直接把冲击力传递到瓶身和瓶口的密封位置，能有效降低跌落漏液的概率。另外瓶身的曲面做了轻微的哑光质感处理，不是完全光滑的亮面，一方面是吹塑脱模的时候更容易，不会因为模具表面过于光滑导致脱模时粘模，

　　另一方面贴标时标签的附着力更好，不会因为瓶身表面过于光滑出现标签翘边、脱落的问题。做结构校核的时候，要重点关注螺纹起始位置和瓶身合模线的相对角度，保证贴标位置能避开合模线的凸起，让标签贴合更平整；瓶底每个瓣的支撑高度要保持一致，不然灌装后瓶体会出现倾斜，在输送线上容易倒瓶，影响整线的运行效率。
