三叶式风力发电叶片结构设计

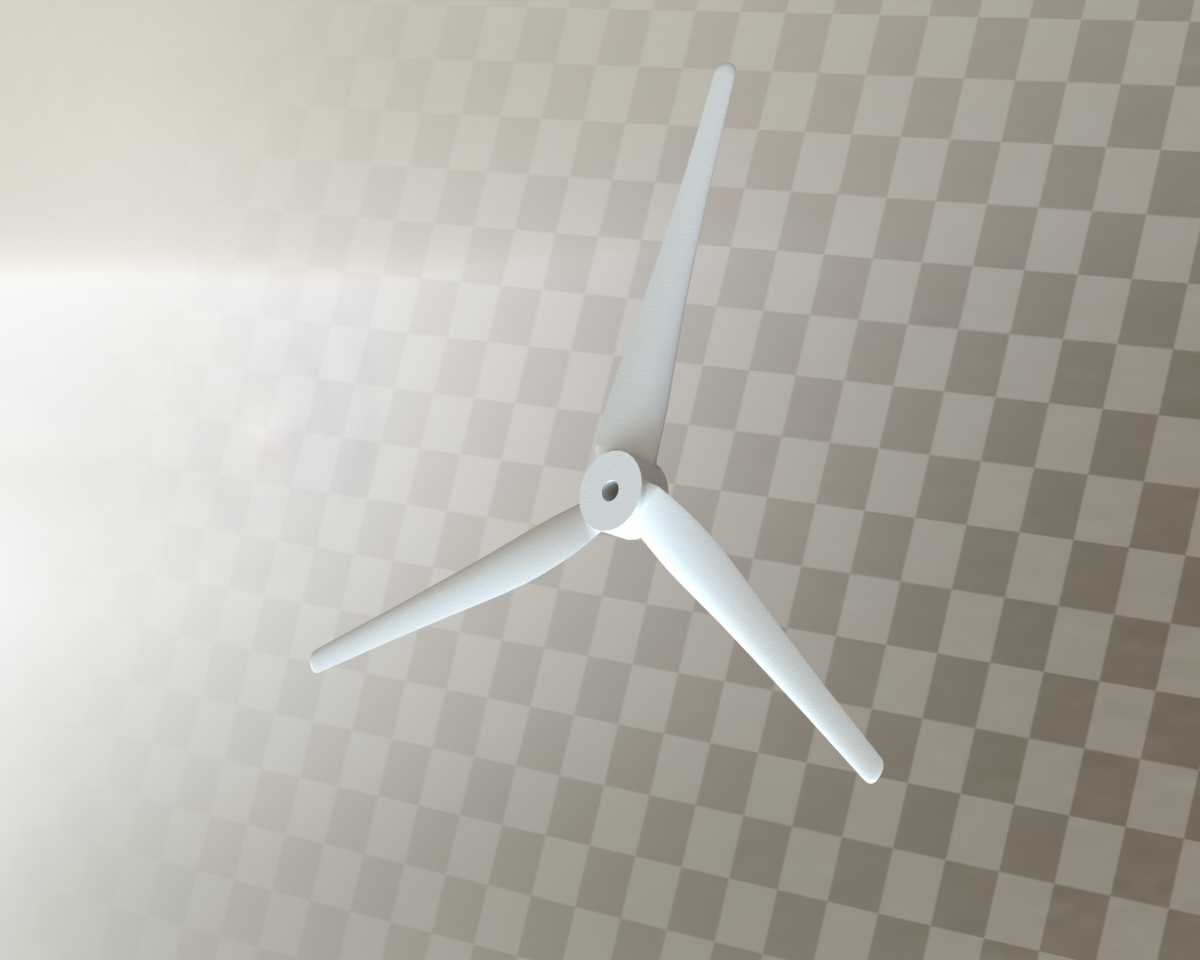

　　在分布式风能利用场景中，这类三叶风叶是小型风力发电装置的核心捕能部件，区别于大型风电基地的百米级叶片，这类小尺寸风叶更多适配家用离网供电、户外监测设备供电、小型风光互补路灯系统等场景，安装场景多为低空区域，对叶片的动平衡精度、低速启动性能有明确要求。从结构设计逻辑来看，采用三叶布局是权衡了捕风效率、运行稳定性与制造成本的结果，相比两叶结构，三叶布局在转动过程中质心波动更小，运行时的轴向振动幅度更低，对配套的回转支撑结构冲击更小，不需要额外加装过重的阻尼结构就能保证运行平稳，适合长期无人值守的户外使用场景。叶片的翼型设计没有照搬大型风电叶片的复杂翼型，而是采用了简化的低速翼型截面，从叶根到叶尖存在连续的扭角变化，

　　靠近叶根的区域弦长更大、扭角更高，保证低风速下就能获得足够的启动扭矩，当风速达到2.5m/s左右就能带动转子启动，适配多数低风速区域的使用需求；叶尖区域做了收窄处理，同时带有微小的后掠角度，能够降低高速转动时的叶尖涡流损耗，减少运行过程中的气动噪音，避免在居民区周边使用时产生噪音干扰。叶根位置设计有一体化的安装轴孔，孔位带有定位止口，安装时可以直接和发电机的输出轴配合，通过径向顶丝或者端面法兰完成固定，不需要额外设计转接结构，安装边界上，叶根安装孔的直径适配常规小型永磁发电机的轴径，三个叶片呈120度均匀分布，安装完成后整体转动直径控制在1.2米区间，既保证了足够的扫风面积，又不会因为尺寸过大导致安装空间受限，

　　不管是立杆顶部安装还是小型设备支架上安装都能适配。从实际使用的功能特性来看，叶片整体采用等强度设计思路，从叶根到叶尖的截面厚度逐步递减，在保证结构强度的前提下尽可能降低叶片自身重量，减少转动时的转动惯量，不仅能提升低风速响应速度，还能在突发强风时降低对发电机主轴的冲击，配合小型风机的被动偏航结构，能在风速超过阈值时自动侧偏卸力，避免叶片过载折损。设计过程中需要重点校核动平衡精度，三个叶片的重量差需要控制在5g以内，安装角的偏差不能超过0.5度，否则转动过程中会产生周期性的径向振动，长期运行会加速发电机轴承的磨损，缩短整套设备的使用寿命。叶片的表面做了光滑过渡处理，没有明显的棱角与拼接缝，能够减少气动阻力，同时避免灰尘、

　　水汽在表面积聚，在多雨、多沙尘的户外环境下也能长期保持表面光洁度，不会因为积污导致翼型气动性能下降。和同类型的两叶、四叶结构相比，三叶结构的启动风速更低，运行噪音更小，在年平均风速3-5m/s的区域，捕能效率比两叶结构高8%左右，同时制造成本比四叶结构低15%左右，是小型风能利用场景下性价比最优的结构方案。在建模过程中，需要重点保证叶根到叶尖的曲面连续性，每个截面的翼型坐标需要平滑过渡，避免出现曲面褶皱导致的应力集中，尤其是叶根和安装轴孔衔接的位置，需要做圆角过渡处理，分散转动过程中产生的弯曲应力，避免长期交变载荷下出现根部断裂的问题。这类风叶除了风力发电场景外，也可以经过尺寸调整后用于小型通风设备、风力驱动的景观装置、教学实验用风洞测试模型等场景，只需要根据具体的转速要求、负载要求调整叶片的弦长、扭角与安装直径，就能适配不同的使用需求。
