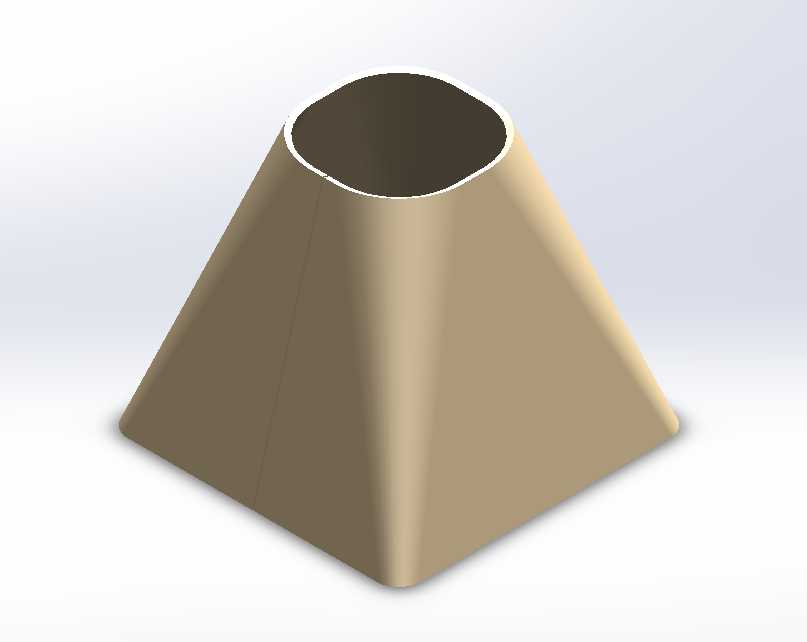

天圆地方变径钣金料斗结构设计

在散料处理、粉体输送、粮食加工、建材生产等多个工业场景中，料斗是衔接上游储料单元与下游输送、计量、加工设备的核心过渡部件，承担着物料导流、缓存、变径衔接的关键作用，其结构合理性直接影响整条产线的物料流通效率，一旦出现结构设计缺陷，很容易引发物料架桥、堵料、下料偏载等问题，严重时会导致产线非计划停机。这款天圆地方结构的钣金料斗，采用上圆下方的变径过渡形式，刚好适配工业现场常见的接口匹配需求：多数储料仓、圆形出料溜管的出口为圆形截面，而下方的振动给料机、皮带输送机受料端、方形计量料斗的入口多为方形截面，这种变径结构无需额外加装转接件，就能直接完成两种不同截面接口的平滑过渡，减少了现场安装的拼接工作量，也降低了多段拼接带来的物料残留、漏料风险。

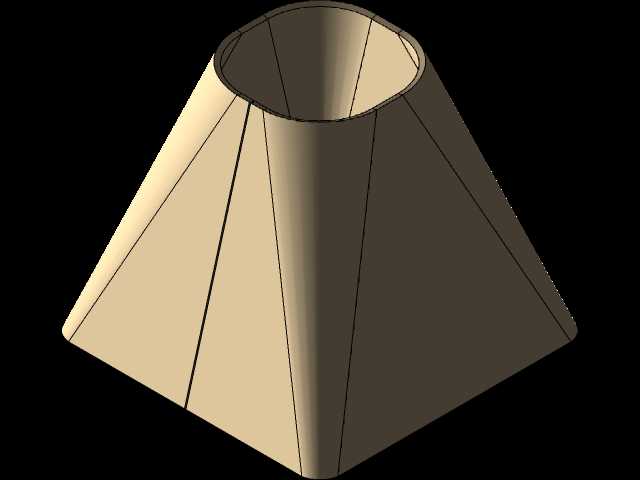

从结构设计逻辑来看，这款料斗采用等斜率渐变的侧壁设计，四个梯形侧壁与四个三角过渡面平滑衔接，所有折边位置均做了圆弧过渡处理，没有突兀的折角与死角，避免散料在折角位置堆积残留。针对不同物料的安息角差异，设计时将侧壁倾斜角度设置为大于常见散料的安息角数值，保证粉体、颗粒状、小块状物料能够依靠自身重力顺利下滑，不会在侧壁出现粘料、积料的情况。料斗上下两端均预留了法兰安装边，上端圆形法兰可与上游圆形出料口通过螺栓紧固，加装密封垫后可实现密闭连接，适配有防尘要求的粉体输送场景；下端方形法兰可直接对接下方方形接料设备，安装时可根据现场布局调整安装方向，适配不同的出料方位需求。

在实际工程应用中，这类钣金料斗的适用场景十分广泛，在粮食加工生产线中，可作为小麦、稻谷、加工后粉料的中转料斗，衔接原粮仓与去石机、磨粉机等设备；在建材生产场景中，可作为水泥、砂石粉料的过渡料斗，连接储料仓与螺旋输送机、计量秤；在化工粉体生产线中，密闭式的安装结构可避免粉料外泄，满足车间环保生产要求；在小型五金加工的废料收集场景中，也可作为机床废料的收集料斗，将机床排屑机排出的金属碎屑导入收集箱。设计时充分考虑了钣金加工的工艺性，整个料斗可通过数控下料、折弯、焊接三道核心工序完成加工，不需要复杂的成型模具，加工成本低，生产周期短，适合不同项目的定制化需求。四个侧壁的板材拼接位置采用连续满焊工艺，焊后打磨平整，内壁光滑无凸起，不会出现勾挂物料纤维、大颗粒物料卡滞的问题。

从安装边界来看，这类料斗的安装占用空间小，变径段的高度可根据上下游设备的间距灵活调整，不需要对现有产线的设备布局做大幅改动。安装时仅需通过上下法兰的螺栓连接即可完成固定，不需要额外制作复杂的支撑支架，料斗自身的钣金结构强度足够承受常规工况下的物料静载荷，针对大容积、大处理量的使用场景，还可在料斗外壁加装加强筋，提升结构刚度，避免满料时出现侧壁变形。在日常维护方面，光滑的内壁结构不容易积料，不需要频繁停机清理，即使是有一定粘性的物料，也可通过加装外置振动器的方式辅助下料，料斗的钣金壁厚可根据物料的磨琢性灵活选择，针对磨琢性强的砂石、矿粉类物料，可选用耐磨钢板制作，延长料斗的使用寿命；针对粮食、塑料粒子等无磨琢性的物料，可选用普通冷轧钢板或者不锈钢板材制作，满足食品、医药行业的卫生要求。

不同于等截面的直筒溜管，这种天圆地方变径料斗在导流过程中能够让物料从圆形截面逐步分散到方形截面，出料时料流更加均匀，不会出现偏料、冲料的情况，能够有效保护下游的计量设备、输送设备，避免偏载导致的设备磨损加剧、计量精度下降等问题。在三维建模过程中，这类钣金件的建模需要重点处理四个三角过渡面的平滑衔接，保证折弯展开后的下料尺寸精准，避免出现折弯后拼接错位、焊缝过大的问题，建模时预留的焊接收缩余量、法兰边的折弯余量，都直接影响后续钣金加工的成品精度，合理的建模参数能够减少现场加工的修配工作量，提升零件的一次加工合格率。
