带导流结构的封闭腔体水流速度模拟装置

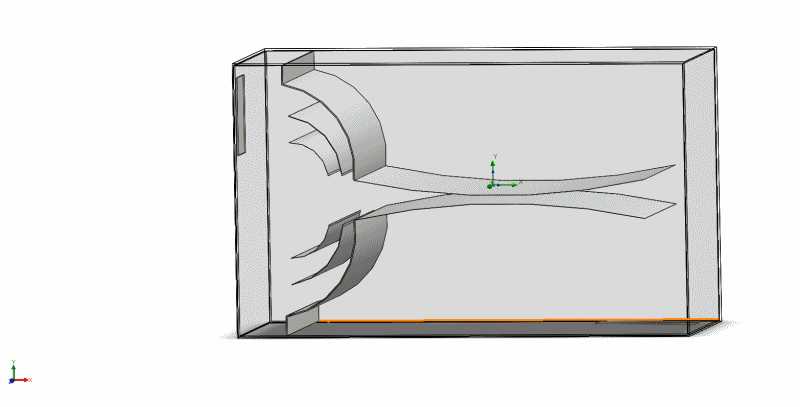

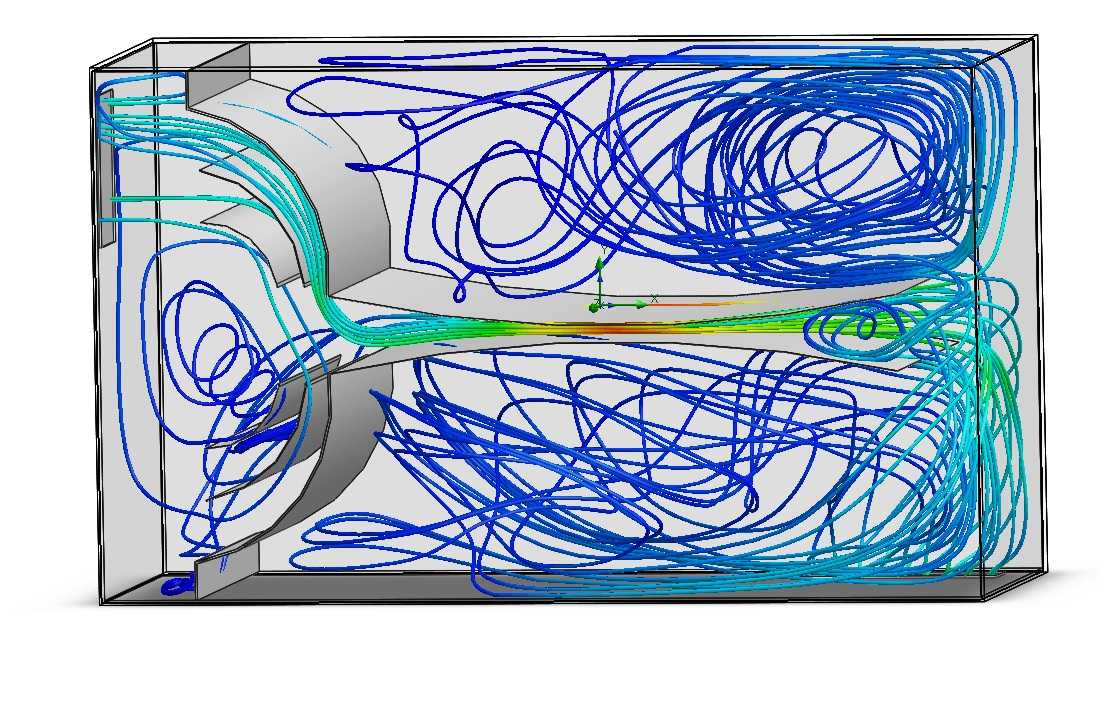

在流体工程相关的研发测试环节，这类内置导流结构的封闭腔体流道装置，常被用于小尺度流场特性的验证场景，比如民用净水设备的内部流道优化、小型换热单元的介质导流路径设计、实验室流体教学演示装置的原理验证，都能看到同类型结构的实际应用。不同于大管径工业输送流道，这类小尺寸封闭腔体的流道设计，核心要解决的是介质在腔体内流动时的流速均匀性问题，避免局部出现涡流、滞流区，导致介质输送效率下降，或是在换热场景下出现局部换热温差过大的问题。从结构设计逻辑来看，整个装置以矩形封闭腔体作为安装边界，外部腔体采用等壁厚的透明可视结构设计，方便在模拟或实际测试过程中，直接观察内部介质的流动状态，配合示踪粒子就能直观捕捉流场的分布特征，不需要额外开设观察窗破坏腔体的整体密封性能。腔体内部的导流叶片采用对称式布置，上下两组弧形导流片分别对应介质的进出路径，叶片的曲面弧度经过多次迭代调整，目的是让进入腔体的介质能够顺着曲面平滑转向，减少介质撞击壁面产生的能量损耗，同时避免在叶片背流面形成低压滞流区。在实际建模过程中，首先要确定腔体的整体安装边界尺寸，腔体的长宽高比例需要匹配测试段的安装空间，预留出进出介质的接口位置，接口的通径要和外部输送管路的标准通径匹配，避免出现通径突变导致的局部流速异常。内部导流叶片的安装位置需要严格对齐腔体的中心对称面，叶片和腔体内壁的连接采用无缝贴合设计，不存在装配间隙，防止介质从间隙处窜流干扰主流场的分布。叶片的厚度根据腔体的整体尺寸做等比例设计，过厚的叶片会占用过多的流道通流面积，提升介质流动的沿程阻力，过薄的叶片则会在实际加工或长期流体冲刷下出现结构变形，影响流道的实际形状精度。从功能特性上看，这个结构可以精准模拟不同入口流速下，腔体内各位置的水流速度分布，通过调整导流叶片的弧度、安装间距、相对位置，就能得到不同的流场分布结果，为实际产品的流道优化提供量化的参考依据。比如在小型家用水泵的出口稳流结构设计中，就可以参考这类导流结构的设计思路，在泵出口的腔体内设置对称导流片，降低出口处的水流紊动程度，提升水泵的出水稳定性，减少输水过程中的振动和噪音。在设计过程中还要考虑腔体的密封性能，整个腔体的拼接面采用平面密封结构，不需要额外设置复杂的密封沟槽，依靠平面配合的加工精度就能满足低压流体测试的密封要求，降低加工和装配的难度。进出水口的位置设置在腔体的两侧端面，和内部流道的中心高度保持一致，避免介质进入腔体时直接冲击上下壁面，造成入口段的流场紊乱。导流叶片的曲面采用连续顺滑的曲率过渡，不存在锐角或突变的折角，防止介质在折角处产生脱流现象，形成局部的涡流区消耗流体动能。在实际工程应用中，这类结构的模拟结果还可以为后续的CFD仿真提供对照基准，通过实际测试的流速数据修正仿真模型的参数设置，提升后续同类产品仿真分析的准确度。不同于开放式的流道测试装置，这种封闭矩形腔体的结构可以直接嵌入到现有测试管路中，不需要额外搭建复杂的支撑固定结构，安装边界规整，适配大部分实验室流体测试台架的安装尺寸要求。
