腔体内流体流动模拟测试结构

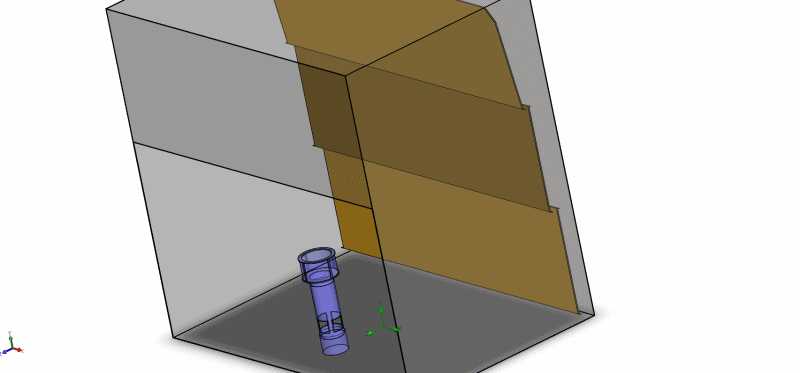

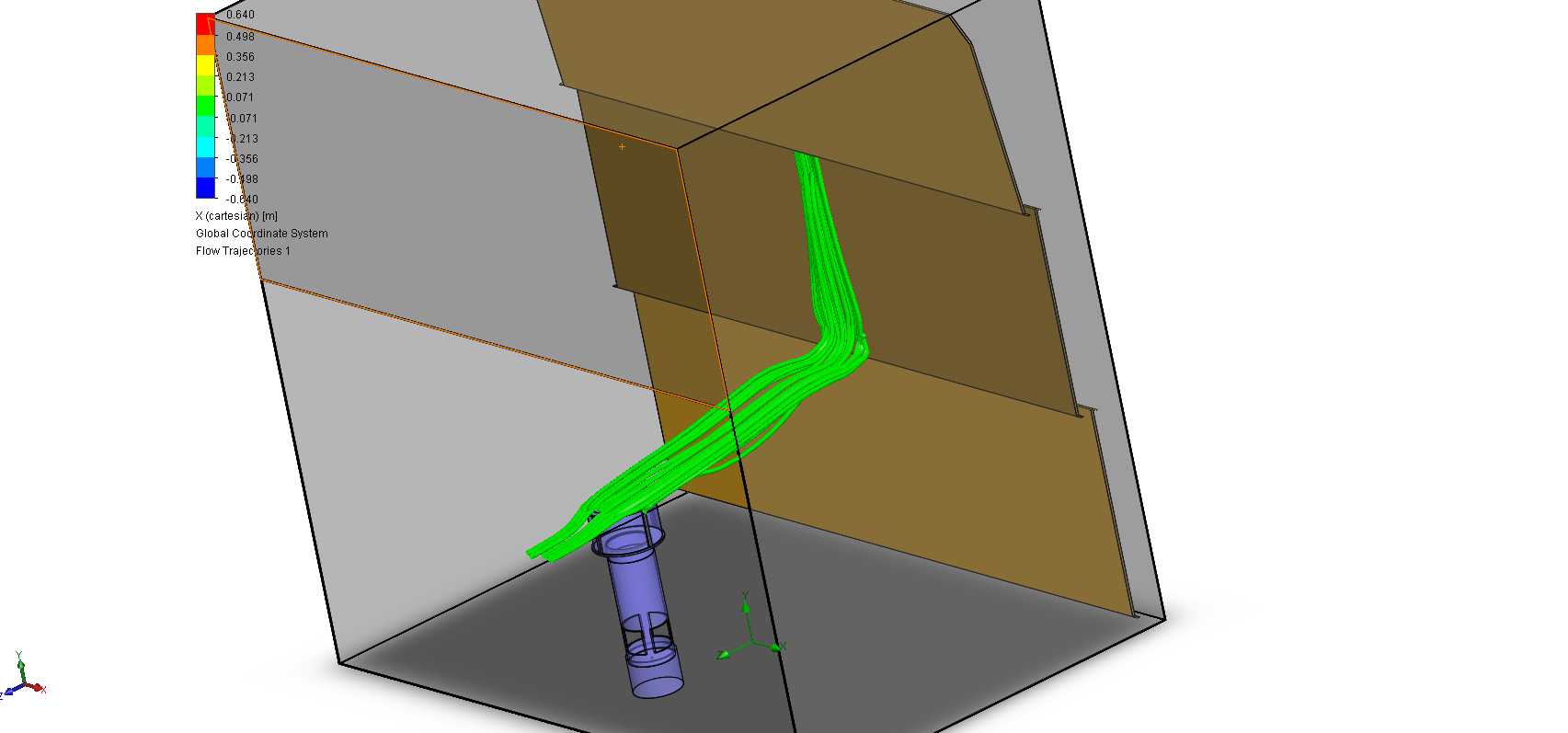

　　这套结构主要面向流体仿真前期的硬件适配验证场景，很多刚接触CFD仿真的工程师在开展正式项目前，都需要先确认本地工作站的算力、网格划分阈值、求解器参数适配性，避免正式项目算到一半出现内存溢出、边界条件报错、网格畸变不收敛的问题，这套测试结构就是为这类前置验证环节设计的。整个结构的核心是一个半开放的矩形腔体，腔体采用透明化的实体建模方式，方便在仿真后处理阶段直接观察内部流场的分布状态，不用额外做剖面剖切操作，能快速定位流道内的涡流、滞流区位置。腔体内部设置了一根竖直布置的圆柱流道，流道上端做了扩口过渡设计，下端直接延伸至腔体底部区域，流体从流道上端注入后，会顺着竖直管段流入腔体底部，再沿着腔体的内壁逐步向上填充，

　　整个流动路径没有设置复杂的扰流结构，能最大程度降低仿真计算的网格量，适合快速跑通求解流程，验证硬件对多相流、层流模型的计算承载能力。从安装边界来看，整个腔体的外部轮廓是规整的长方体，三个方向的尺寸都做了整数化处理，在导入仿真软件的时候不需要额外做几何修复，外部没有突出的安装耳、连接法兰这类附加结构，不会额外增加几何清理的工作量，不管是用结构化网格还是非结构化网格划分，都能快速生成高质量的网格单元，竖直流道和腔体的连接位置做了小圆角过渡，避免直角位置出现网格负体积的问题，这也是很多新手做仿真容易忽略的细节——几何上的锐角位置在网格划分时很容易出现单元畸变，直接导致求解报错，提前做小尺寸圆角过渡，能大幅降低网格划分的失败概率。

　　在实际使用场景中，这类测试结构除了验证硬件算力，还可以用来调试仿真的边界条件参数，比如入口流速、出口压力、壁面粗糙度这些参数的设置逻辑，通过简单结构的仿真计算，熟悉求解器的参数设置面板、后处理的云图生成、流线追踪这些操作流程，等参数调试熟练、硬件运行稳定后，再替换成正式的产品模型开展仿真，能节省大量的试错时间。结构设计的时候特意把腔体的壁厚做了均匀化处理，壁厚尺寸取常规工程常用的2mm，既符合一般塑料腔体、金属腔体的加工壁厚要求，也能在仿真中减少薄壁区域的网格加密量，进一步降低计算资源的占用。竖直流道的内径也取了常用的管路通径，和常规试验用的水管、气管通径匹配，要是后续需要做实物试验验证仿真结果，也能直接对接标准的快插接头，

　　不需要额外做转接头设计。腔体的其中一个侧壁做了全透明的外观设置，在建模阶段就给不同的面分配了不同的外观属性，后处理的时候可以直接把这个侧壁设置为半透明显示，不用在仿真软件里重新做面的拆分选择，能减少后处理的操作步骤。从功能特性来说，这套结构没有复杂的运动部件，所有特征都是静态的实体结构，不存在动网格、滑移网格这类复杂的仿真设置需求，对刚接触流动仿真的工程师非常友好，不需要掌握高阶的仿真设置技巧，只需要设置好入口、出口、壁面的边界条件，就能快速完成一次完整的仿真流程，从几何导入到结果输出的全流程耗时很短，能快速判断本地电脑的内存、CPU核心数是否能支撑后续更复杂模型的仿真计算。很多工程师在升级仿真软件版本、更换工作站硬件之后，也会用这类简单结构做软件的稳定性测试，连续计算几个迭代步，看软件会不会出现闪退、计算结果发散的问题，确认软件和硬件都运行正常后，再开展正式的项目仿真，避免长时间计算后出现异常导致工作成果丢失。
