多仓位接线式电池固定承载座结构设计

　　这款电池承载固定结构，主要面向需要内置多组柱状电池供电的便携检测设备、户外手持作业终端、小型工业传感采集装置这类场景设计，核心作用是完成电池组的位置约束、导电接触、外部接线引出，同时兼顾仓体的结构防护与装配便利性。从实际使用场景来看，这类结构往往要适配设备内部的紧凑安装空间，既要保证电池装入后不会因设备移动、跌落出现移位松脱，还要保证导电接触的可靠性，避免出现供电中断的问题，同时还要兼顾电池更换的操作便捷性，不需要额外复杂工具就能完成电池拆装。

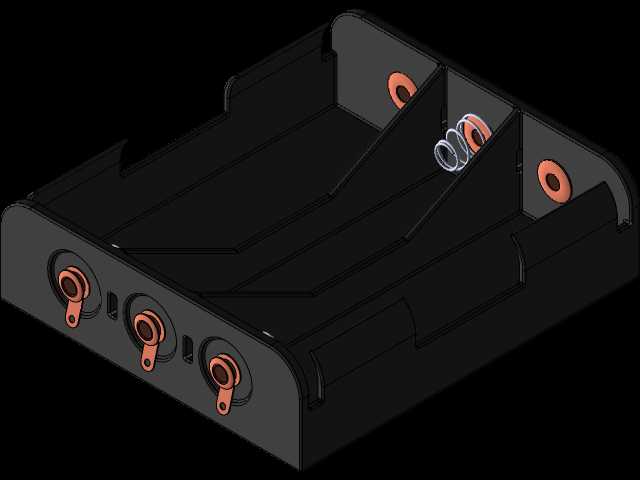

　　设计思路上，整体采用一体化注塑仓体作为主体承载结构，仓内设置多道平行的仓位分隔筋，每个仓位对应单支柱状电池的安装空间，分隔筋的高度刚好贴合电池柱面的侧方位置，既能够限制电池的横向窜动，又不会占用过多仓内空间，同时筋位还能提升整个仓体的结构刚性，减少注塑成型后的翘曲变形。仓体一端设置集成式接线端子座，每个端子对应单支电池的电极位置，端子采用嵌件注塑的方式固定在仓体端面上，外露的接线端带固定孔位，可以直接通过螺丝压接外部供电引线，不需要额外焊接导线，提升装配效率的同时也避免了焊锡脱落带来的接触不良风险。

　　在接触结构设计上，仓体对应电池正极端的位置内置了螺旋压缩弹簧作为导电接触件，弹簧的预压缩量经过匹配计算，当电池完全推入仓位时，弹簧被压缩的行程刚好能够提供稳定的接触压力，既不会因为压力过大导致电池装入阻力过高，也不会因为压力不足在设备受振动时出现接触瞬断的问题。弹簧的安装位置做了限位沉台设计，弹簧装入后不会出现径向偏移，保证每次电池装入时都能精准对准电极中心位置。仓体的侧壁做了局部减薄的抠手位，更换电池时可以方便地用手指抠住电池端部将其取出，不需要额外配备取电池的辅助工具。

　　从安装边界来看，整个仓体的外部轮廓做了圆角过渡处理，避免锐边划伤装配人员或者设备内部的线材，仓体的外侧预留了两个带铜嵌件的安装孔位，孔位的位置分布在仓体的对角位置，可以通过螺丝直接将整个电池架固定在设备壳体的内部安装柱上，安装孔的沉台深度刚好匹配常用的自攻螺丝头部尺寸，装配后螺丝头部不会突出仓体表面，不会和电池或者其他内部零件产生干涉。仓体的壁厚经过均匀化处理，整体壁厚保持在一致的尺寸，避免注塑过程中出现缩痕、气泡等成型缺陷，同时也能在保证结构强度的前提下尽可能减轻整体重量，适配便携设备的轻量化设计需求。

　　实际使用过程中，这款结构不需要额外增加电池盖的卡扣结构，依靠设备外壳装配后的压合就能完成电池轴向的位置限位，仓体的端面和设备外壳的对应位置贴合后，刚好将电池封闭在仓位内部，即使设备出现跌落、剧烈振动的情况，电池也不会从仓位中脱出。接线端子的排布间距符合安规要求，相邻端子之间设置了隔离筋，避免引线压接后出现相邻电极短路的风险，每个端子旁还做了极性标识的凹槽位置，装配时可以直接在凹槽内印刷极性标识，避免接线时出现正负极接反的问题。仓体内部的仓位底部做了微小的排气槽，电池推入过程中仓位内部的空气可以顺着排气槽排出，不会因为仓内空气压缩导致电池装入不到位的情况，同时排气槽也能排出仓位内可能积存的少量凝露，避免长期使用后电极出现锈蚀的问题。
