液压操纵杆橡胶防尘伸缩护套三维结构

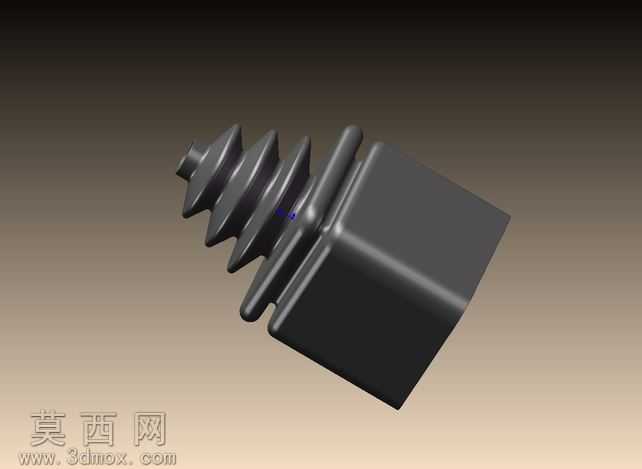

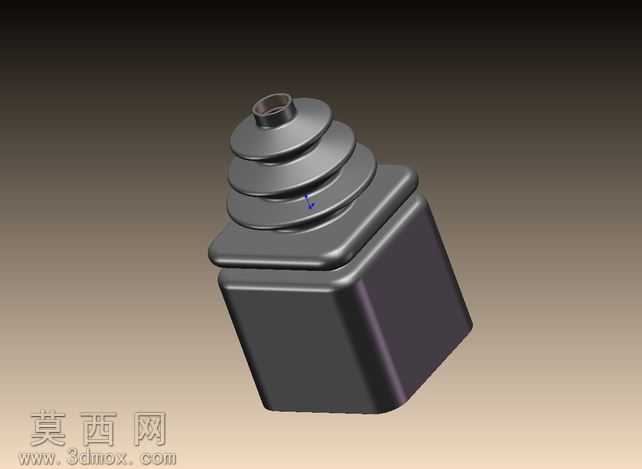

本作品为液压操纵杆配套的橡胶伸缩防尘护套三维建模成果，建模阶段围绕橡胶护套的实际使用需求展开结构设计，整体采用一端方形安装基座、一端锥形连接端的非对称布局，中间段设计为多道连续的环形褶皱伸缩结构，每道褶皱的弧度、壁厚都经过参数化调整，确保护套在操纵杆多角度摆动、轴向推拉的全行程范围内，都能顺畅伸缩无卡滞，同时褶皱的间隙设计也预留了橡胶形变的冗余空间，避免反复弯折后出现应力开裂的问题。建模过程中先通过草图绘制方形基座的安装轮廓，确定基座与设备端的贴合尺寸、安装限位结构，再通过放样、扫描特征构建锥形连接端的轮廓，保证连接端与操纵杆杆身的过盈配合尺寸精度，中间的褶皱段采用阵列结合曲面过渡的方式完成，每道褶皱的内外径差值、过渡圆角都参考实际橡胶制品的工艺参数设置，避免出现建模结构无法开模生产的问题。材质渲染阶段针对橡胶部件的特性调整材质参数，还原丁腈橡胶材质的半哑光深黑质感，表面设置细微的橡胶磨砂纹理，避免渲染效果过于塑料化，同时调整场景光照角度，通过柔和的侧光凸显褶皱结构的层次变化，清晰展现护套的伸缩形态与结构细节。设计思路上重点兼顾防护性能与运动适配性，方形基座的大平面设计可以保证与设备壳体的贴合密封性，阻挡外界粉尘、水渍进入设备内部的操纵机构，中间的褶皱结构既可以实现多方向的形变补偿，也能在操纵杆复位时依靠橡胶自身弹性快速回缩，不会出现护套堆叠卡滞操纵杆的问题，锥形连接端的渐缩设计可以紧密包裹操纵杆杆身，避免连接处出现缝隙进灰，整体结构完全匹配液压设备操纵杆的实际使用工况，可直接用于液压操纵机构的装配验证、橡胶配件的开模参考，也可用于液压设备整机装配的三维展示场景。
