太阳能热水器冷热水混合温控阀

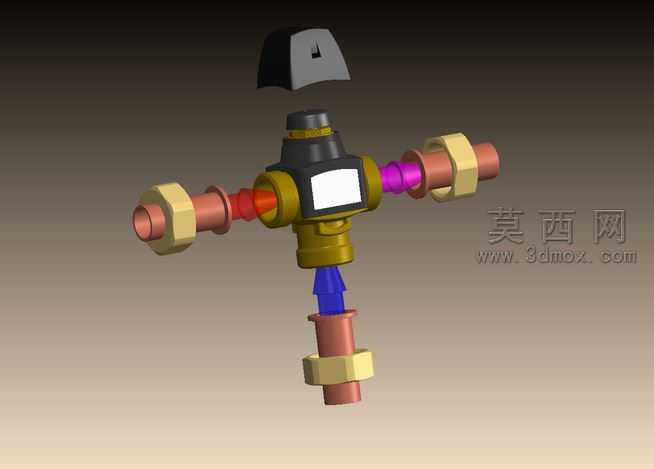

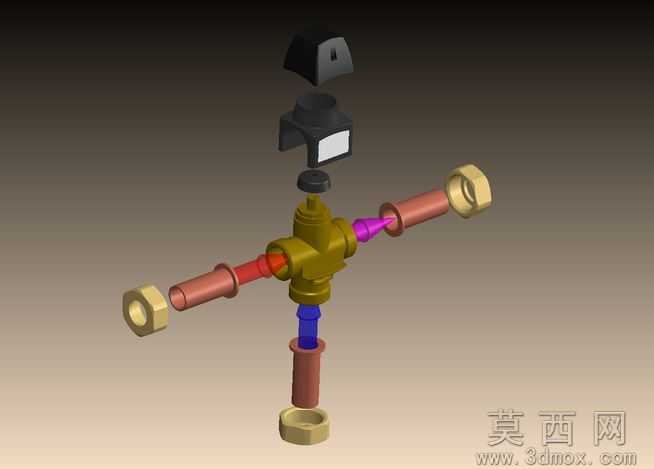

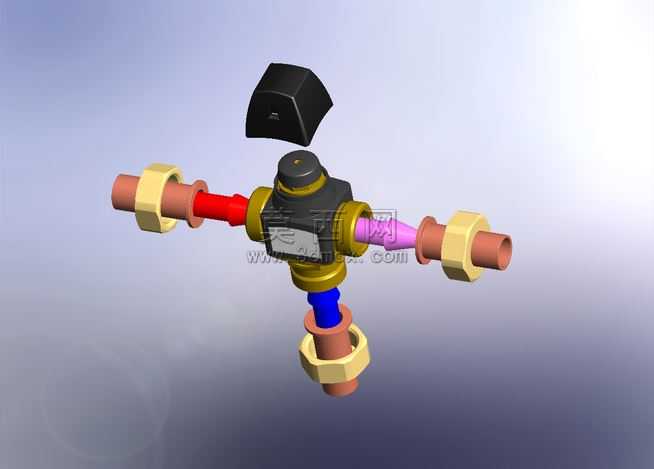

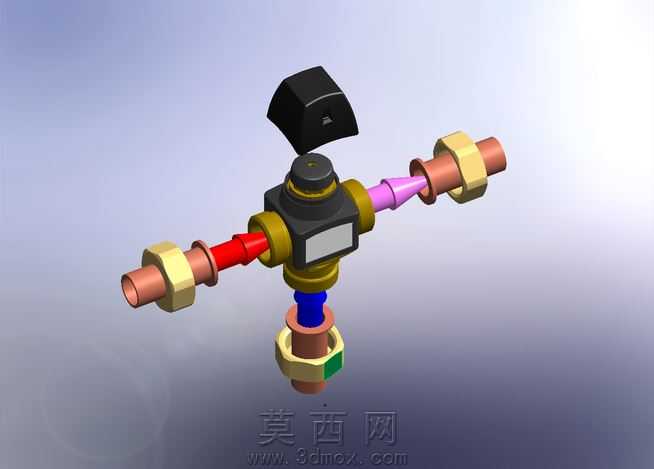

本模型为太阳能热水器配套的冷热水混合温控阀三维建模作品，采用SolidWorks完成全参数化建模，整体结构还原了三通式混水温控阀的真实构造。建模过程中首先搭建核心阀体基体，通过拉伸、旋转、切除等基础特征完成主体流道结构的搭建，阀体中部设置温控调节腔，顶部预留旋钮安装位，三个接口分别对应冷水进水、热水进水与混合水出水通路。模型对各连接部件做了精细化还原：三个管路接口均设计了外螺纹连接段，配套六角锁紧螺母做了真实的螺纹细节与倒角处理，不同管路采用差异化配色区分流路，红色通路对应热水进水端，粉色通路对应冷水进水端，铜色管路为混合水出水端，顶部黑色调节旋钮做了防滑凸点细节，阀体中部的标识铭牌区域也做了凹陷特征还原。材质渲染阶段，阀体主体采用哑光工程塑料材质，锁紧螺母与管路采用黄铜金属材质并添加轻微做旧质感，调节旋钮采用磨砂黑色硬质塑料材质，不同部件的材质粗糙度、反光度参数均做了对应调整，整体渲染效果贴近实物质感。结构设计上，该混水阀通过顶部旋钮调节内部阀芯开度，动态调整冷热水进水比例，从而实现出水温度的可控调节，模型完整还原了各部件的装配关系，所有配合间隙均参照水暖阀门行业标准设置，可直接用于装配干涉校验、工作原理演示以及产品结构优化参考，建模过程中所有特征均保留参数化属性，可根据实际使用需求调整接口尺寸、通径大小以及旋钮调节行程，适配不同规格的太阳能热水器、家用电热水器的混水控制场景。
