集成式双电磁阀节流液压阀组

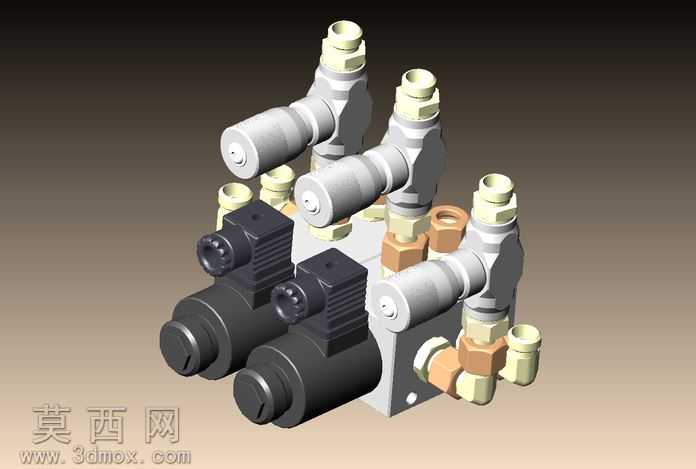

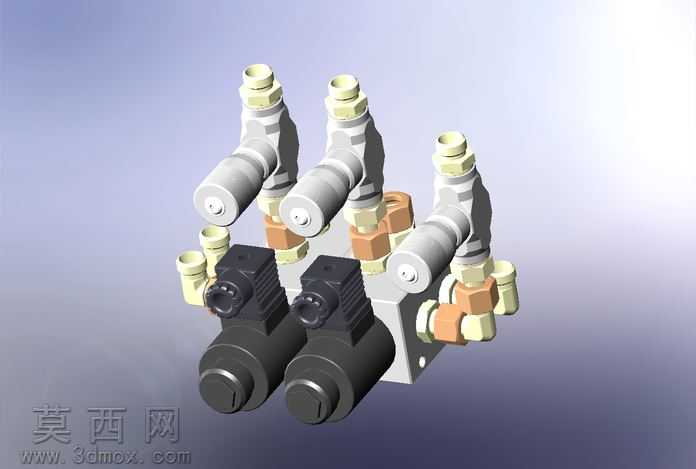

本作品为集成式液压控制阀组三维建模成果，采用SolidWorks完成全参数化建模设计，建模过程严格遵循液压元件设计规范与实际装配逻辑，所有零件均为独立可编辑的建模特征，未使用外部导入的网格模型，可直接用于后续工程出图、结构仿真与装配验证。建模阶段首先完成集成阀块本体的基体绘制，依据12毫米管道通径要求规划内部流道走向，精准定位各元件安装孔位、密封槽结构与连接螺纹特征，阀块本体采用金属哑光材质渲染，还原钢制阀块经机加工后的表面质感。随后分别完成两个柱塞式液压电磁阀的建模：电磁阀部分包含黑色塑料材质的电磁线圈壳体、金属接线端结构、柱塞阀芯组件，建模时还原了线圈外壳的散热筋特征、端部调节旋钮的防滑槽细节，材质区分上为线圈部分赋予磨砂黑塑料质感，金属阀芯与安装法兰赋予镀锌钢的亮面金属质感，清晰区分不同功能部件。接下来完成三个节流阀组件的建模，节流阀采用角式管接结构，分别还原了阀杆调节部分、金属阀体、端部管接螺母的细节，管接螺母采用铜质材质渲染，与钢制阀体形成明确的材质区分，还原实际液压元件的材质配色逻辑。所有管接头部分均按照12毫米管道的标准管螺纹规格建模，包含卡套式接头的压紧螺母、卡环细节，接头端部的连接倒角、密封面结构均做了精准还原。装配阶段严格按照实际液压阀组的装配顺序完成配合，添加了同轴心、重合、螺纹配合等标准装配约束，确保所有元件无干涉、可实现虚拟拆装。渲染阶段采用渐变深棕背景，添加柔和的环境漫反射光与定向主光源，突出金属部件的反光质感与不同材质的视觉差异，整体渲染效果清晰展现阀组的布局结构：两个电磁阀并排布置于阀块侧方，三个节流阀沿阀块上部呈角度排布，所有外接管路接口朝向统一，符合实际液压系统的管路布置需求。设计过程中充分考虑了阀组的集成化优势，将电磁阀与节流阀集成于单一阀块，减少外接管路连接点，降低液压系统泄漏风险，所有元件的安装间距预留了足够的操作空间，满足实际安装、调节与维护的操作需求，模型细节完整度高，可直接用于液压系统教学演示、产品方案展示与后续生产设计参考。
