多接口螺纹旋转连接座结构设计

项目分类:通用机械零部件 发布时间:2021-10-25 ID:337223
  • 多接口螺纹旋转连接座结构设计

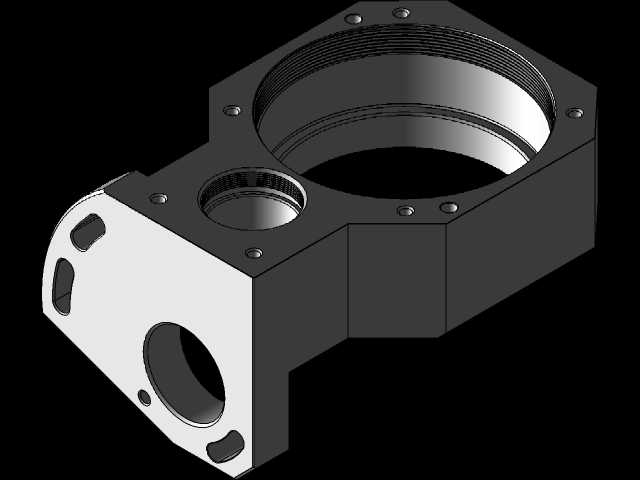

  这款螺纹旋转连接结构,主要面向流体管路系统、气动控制回路以及需要多通路介质转接的设备场景,在自动化生产线的流体分配单元、液压站的油路转接模块、检测设备的气路集成部位都能见到这类结构的实际应用。它的核心作用是实现不同通径管路的交汇转接,同时预留旋转适配的安装余量,避免管路装配时出现应力憋劲、密封失效的问题。

  从功能特性来看,主体大口径内螺纹接口作为主通路,负责大流量介质的通断传输,侧方的小口径内螺纹接口可接测压元件、旁通回路或者排气阀,端面的侧向通孔则用于外接控制管路或者定位销固定。整个壳体采用一体化切削成型的结构逻辑,没有多余的拼接焊缝,从根源上减少了介质泄漏的风险点。主螺纹孔内侧设计了多级台阶沉槽,既可以放置密封圈、挡圈这类密封限位元件,也能适配不同插入深度的外接接头,避免接头拧入过深顶到对侧壁面造成通流截面减小。

  设计过程中首先要确定各接口的通径匹配关系,主通路通径要满足系统最大流量要求,侧路接口通径根据旁通回路的流量需求计算,避免通径选小造成压损过大。安装法兰面的螺栓孔采用均布设计,六个螺栓孔围绕主螺纹孔中心对称排布,拧紧时能让密封面受力均匀,不会出现偏载导致的密封垫压偏失效。侧向伸出的安装块上预留了两个定位销孔,装配时先通过定位销确定整个座体的安装位置,再拧紧紧固螺栓,能有效避免装配错位导致的管路同轴度偏差。

  外形尺寸上,主体外轮廓采用近似方形的切边设计,相比圆形外轮廓更方便扳手夹持拧紧,也能在密集安装的阀组里节省排布空间,相邻座体之间不会出现圆弧面干涉的问题。安装边界需要注意,主接口轴向要预留至少1.5倍螺纹公称直径的操作空间,方便管路接头的拧紧操作,侧方小接口的轴向要预留接头安装和扳手转动的空间,不能被周边的机架或者其他阀件挡住。侧向伸出的通孔端面要和安装基准面保持垂直,否则外接管路拧入后会出现偏斜,长期受振动容易出现螺纹疲劳断裂。

  结构细节上,所有螺纹孔的入口处都设计了倒角导向,方便接头拧入时对准螺纹,也能去除螺纹加工产生的毛刺,避免毛刺脱落进入管路造成下游元件堵塞。各个安装螺栓孔都做了沉头处理,螺栓拧紧后头部不会突出安装面,避免和周边部件产生刮擦。壳体的棱角处都做了小圆弧过渡,既减少了加工时的应力集中,也能避免装配时锋利边角划伤操作人员或者管路外层防护。

  实际选型适配时,要根据系统的工作压力确定壳体的壁厚,主螺纹孔周围的壁厚要满足耐压强度要求,不能因为侧方开孔削弱整体强度,必要时可以在开孔位置做局部加厚处理。密封槽的尺寸要和选用的密封圈线径匹配,压缩量控制在合理区间,压缩量过大容易造成密封圈永久变形失效,压缩量过小则会出现密封泄漏。如果用于旋转工况,主接口和外接旋转接头的配合面要保证足够的同轴度,配合公差选用间隙配合,表面粗糙度达到相应要求,减少旋转时的摩擦阻力,延长密封件的使用寿命。
