骨科手术用内翻外翻截骨锯导向定位构件

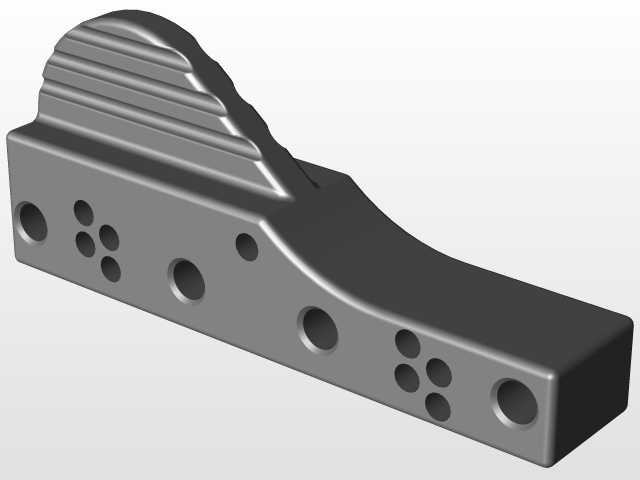

　　该构件属于骨科矫形手术中配套动力截骨锯使用的定位导向工装，主要应用于膝关节周围截骨矫形术的术中操作环节，在胫骨高位截骨、股骨远端截骨等需要调整下肢力线的术式中，为往复锯或摆动锯的锯片提供精准的行进路径约束，避免截骨过程中锯片偏移造成的截骨面不规整、周围软组织损伤、截骨角度偏差等问题，直接关系到术中截骨精度与术后矫形效果。从功能特性来看，构件主体采用一体化刚性结构设计，上部带防滑纹路的握持区域适配术中徒手把持或与固定支架连接的操作需求，表面的多道横向防滑槽可增大与术者手套或固定夹的接触摩擦力，即使术中存在血性液体浸润的情况也能保证把持稳定性，不会出现施力过程中构件移位的问题。构件上分布的多组不同孔径的通孔，分别承担不同的功能：

　　大直径通孔为克氏针固定孔，用于术中将导向器临时固定在骨面预设位置，孔径适配临床常用的2.0mm、2.5mm直径克氏针，穿入后可实现多点位锁定，完全限制导向器在骨面的平移与转动自由度；成组分布的小直径孔为角度定位孔，对应不同的内翻、外翻截骨角度预设值，术者可根据术前规划的截骨角度选择对应孔位穿入定位针，快速完成导向器的角度校准，无需术中反复测量调整，有效缩短手术操作时间。长条形的主体结构上预留的通长导向槽为锯片走行通道，槽宽与常用截骨锯片厚度匹配，间隙控制在0.1mm以内，既可以保证锯片在槽内顺畅往复运动，又能限制锯片的侧向摆动，保证截骨面的平面度误差控制在0.2mm以内，满足截骨后骨面对合的贴合要求。从设计思路层面，

　　该构件充分考虑了骨科手术的操作空间限制与人体骨骼的解剖形态，主体采用变截面弧形过渡设计，贴合骨面的一侧轮廓与胫骨近端、股骨远端的骨面弧度匹配，安装后可与骨面自然贴合，减少软组织剥离范围；非接触侧采用流线型弧面过渡，无尖锐棱角，避免术中牵拉损伤周围的血管、神经与韧带组织。构件的整体外形尺寸适配膝关节周围的手术操作空间，总长度控制在120mm左右，最宽处35mm，握持区域厚度18mm，不会在术区造成过大的空间遮挡，方便术者观察截骨位置与周围组织情况。安装边界方面，该导向器的固定点位完全避开了膝关节周围的重要解剖结构，克氏针固定孔的进针深度预设为穿透单侧骨皮质，避免克氏针穿透过深损伤对侧的血管神经；

　　导向槽的长度覆盖常规截骨所需的30-40mm截骨范围，两端预留5mm的安全余量，防止锯片超出截骨范围造成意外损伤。构件的材质适配医用不锈钢或钛合金加工要求，结构无封闭内腔，所有转角处均做R2以上的圆角过渡，方便术后清洗与消毒灭菌，不存在污物残留的死角。在实际临床使用中，该导向器可有效降低术者的操作难度，即使是经验相对不足的术者，也能借助该构件完成高精度的截骨操作，减少术中透视调整的次数，降低患者与医护人员的辐射暴露剂量；截骨面的高贴合度也能提升截骨后固定的稳定性，促进骨愈合，降低术后截骨面不愈合、力线偏差等并发症的发生概率。从结构设计的工程角度来看，该构件的所有孔位与导向槽的位置度公差控制在±0.05mm，角度公差控制在±0.5°以内，完全满足骨科手术的精度要求，一体化的结构设计也避免了装配式导向器存在的装配间隙误差，长期重复使用也不会出现结构松动导致的精度下降问题。
