液压系统歧管集成油路块结构设计

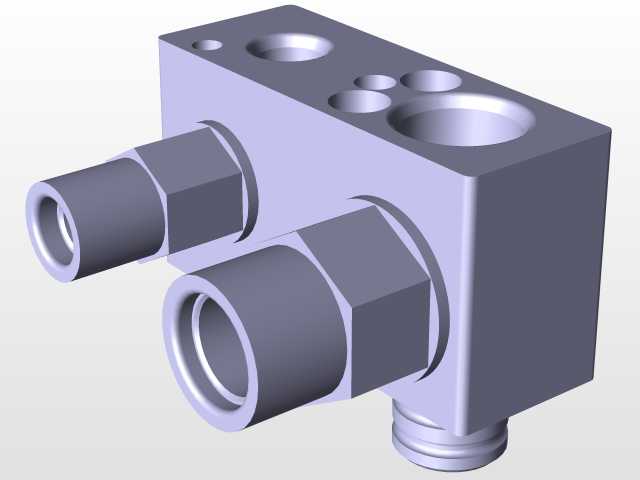

在液压传动系统的布局优化工作中，集成式油路歧管块是替代分散管路连接的核心部件，这类部件常被应用在中小型液压站、工程机械液压控制单元、机床液压夹紧系统的阀组集成环节，能大幅减少外露管路的接头数量，降低系统漏油风险，同时压缩液压控制单元的整体安装空间。这款歧管块的主体采用矩形块状基体设计，底部伸出两个圆柱形的油口对接接头，用于和下方的油路板或者执行元件进回油口直接连通，基体正面加工有多个不同通径的油孔，大直径孔位用于安装主油路的插装阀或者通油螺塞，中小直径孔位对应控制油路、泄油回路的接口，孔位的排布遵循油路最短原则，尽可能减少内部流道的弯折角度，降低油液流经时的压力损失。设计这类歧管块时，首先要梳理清楚对应液压回路的通油逻辑，明确每个阀件的进油、回油、控制油的连通关系，在实体块内部规划流道走向时，要避免不同压力等级的油路出现贯通干涉，同时要保证相邻孔道之间的壁厚满足耐压要求，通常针对16MPa以下的常规液压系统，孔间壁厚不小于3mm，高压系统则要根据压力等级对应加厚。外形尺寸的设定需要匹配所安装阀件的外形边界，正面的阀件安装孔位要严格遵循对应阀件的安装孔距标准，保证插装阀或者板式阀能够顺利贴合安装，密封槽的加工尺寸要匹配O型圈的线径，避免安装后出现渗漏。底部的两个对接接头采用阶梯轴结构，靠近基体的轴段直径更大，用于安装时的轴向定位，伸出的细轴段加工有密封槽，装配时套入O型圈后插入对应安装板的孔位，不需要额外的管接头即可完成密封连接，这种设计能减少管路装配的工作量，同时避免外接管路带来的振动松动问题。实际应用中，这类歧管块会根据系统的流量需求确定各个通油孔的直径，主油路通径要满足系统最大流量下的流速要求，通常压力油路流速控制在3-5m/s，回油管路流速控制在1.5-2.5m/s，避免流速过高带来的温升和噪声问题。在三维建模过程中，需要先完成阀组布局的草图规划，将所有需要安装的阀件、接头的安装位置在基体表面排布妥当，优先将大流量的主阀件布置在靠近主进回油口的位置，缩短主油路的长度，控制类的小通径阀件可以布置在周边位置，之后再通过拉伸切除的方式加工内部流道，完成流道构建后要做干涉检查，确认各个流道之间没有误连通，同时核算各个壁厚位置的强度，必要时可以通过有限元分析做耐压验证，避免打压测试时出现块体开裂的问题。这类集成歧管块相比传统的管式连接结构，后期维护也更加便捷，出现阀件故障时可以直接在块体表面更换对应阀件，不需要拆解大量管路，同时外露的管路减少后，系统的整体整洁度更高，也能避免管路磕碰带来的损坏问题，在紧凑型液压设备的设计中应用十分广泛。建模时还要注意各个安装孔的工艺性，所有的流道孔都要设计成可通过钻床加工的直孔，避免出现无法加工的内部斜孔或者异形孔，工艺孔的位置要设置在块体的外表面，加工完成后用钢球或者螺塞封堵，保证流道的密封性。
