紧凑型X型布局四旋翼飞行器结构设计

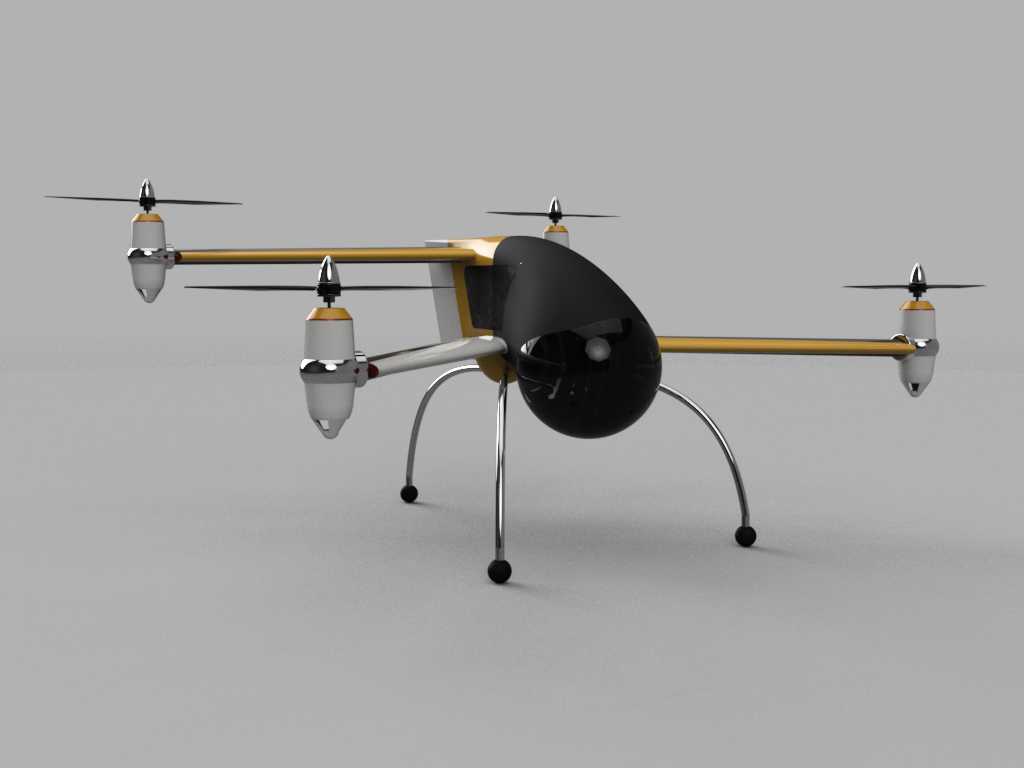

　　这款X型布局四旋翼飞行器的设计核心，是探索小空间内多旋翼气动布局与结构集成的可行性，在实际工程落地层面，这类紧凑构型的飞行器主要面向城市楼宇间的近距巡检、狭小空间内的环境探测、室内场馆的安防巡查等场景，这类场景普遍对飞行器的横向占用空间有严格限制，常规十字布局四旋翼的机臂外伸尺寸较大，在穿行狭窄通道、贴近建筑立面作业时容易发生磕碰，而X翼的斜向机臂布局在相同旋翼轴距下，能有效压缩机身正投影的外廓尺寸，提升狭小空间内的通行适配性。从结构功能来看，该构型采用机臂与机身主体一体化的承力设计，四个机臂沿机身对角线方向延伸，每个机臂末端集成动力安装座，用于固定无刷电机与螺旋桨，机臂内部预留走线通道，可将动力线、

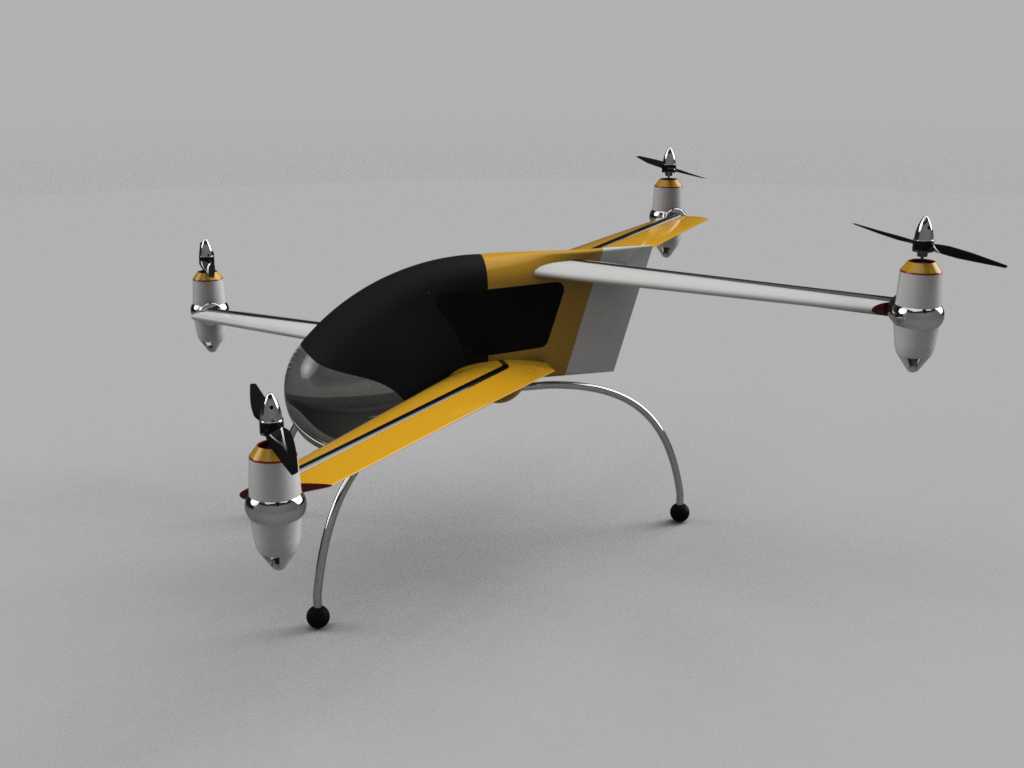

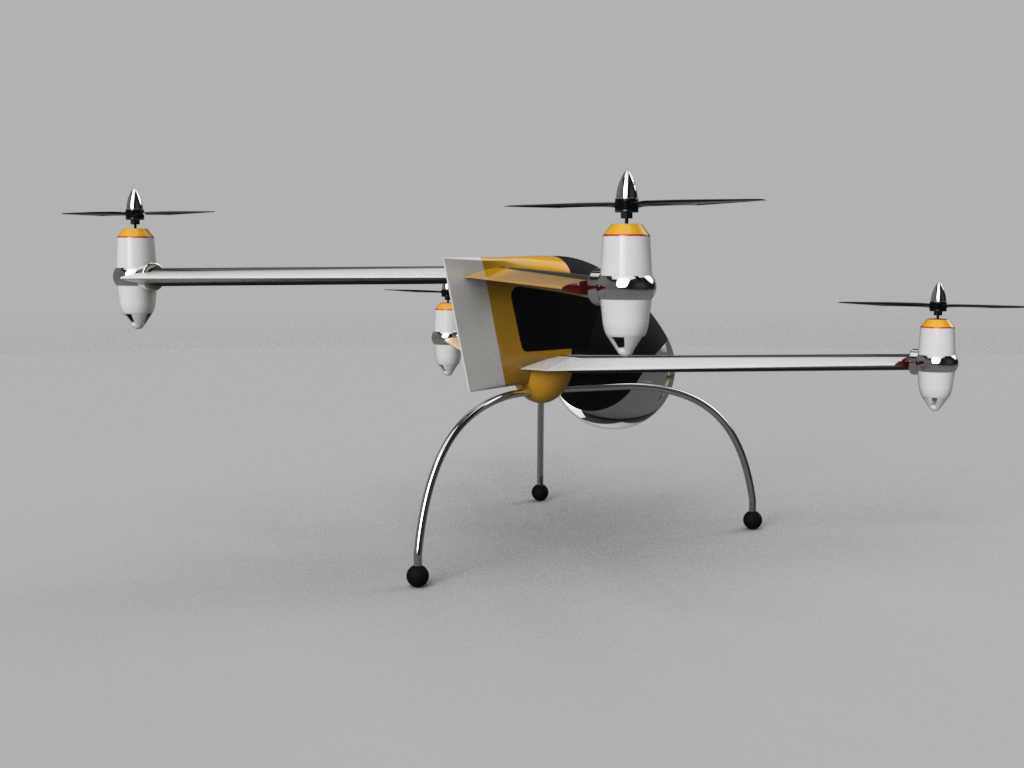

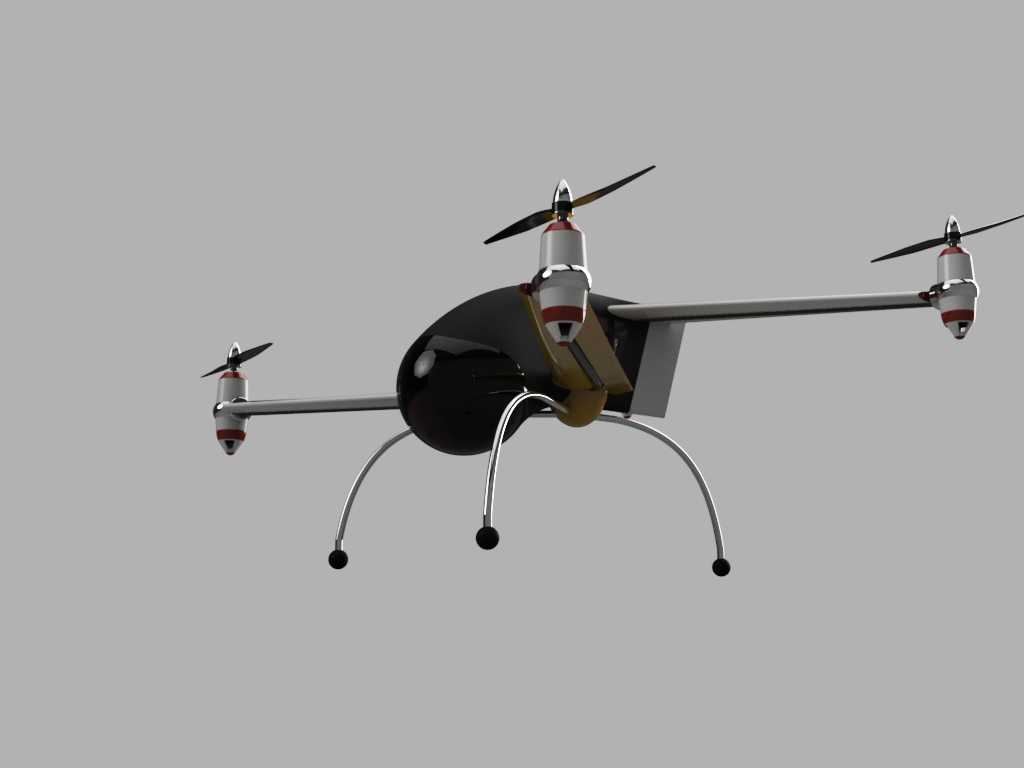

　　信号线从电机端直接引入机身内部的航电舱，避免线材外露带来的气动干扰与剐蹭风险。机身主体采用流线型包覆设计，上部的曲面舱罩主要用于容纳飞控板、电调、接收机等核心航电部件，曲面外形可降低前飞过程中的气动阻力，同时减少旋翼下洗气流在机身表面形成的紊流干扰。起落架采用弧形弯杆式结构，两个弧形支脚从机身下部两侧延伸而出，末端设置防滑脚垫，这种起落架结构没有额外的横向支撑连杆，一方面能降低整机结构重量，另一方面弧形支脚的弹性形变可吸收降落时的冲击载荷，同时支脚的外扩角度经过匹配设计，在飞行器带小角度倾斜降落时仍能提供稳定支撑，不会发生侧翻。设计过程中需要重点权衡的是紧凑布局带来的内部空间矛盾，当整机外廓尺寸压缩到一定程度后，

　　机身内部的可用容积会被机臂承力结构、走线通道大量占用，留给动力电池的安装空间十分有限，常规1Kg级大容量锂聚合物电池的外形尺寸较大，无法塞入该构型的机身舱内，若强行扩大电池舱尺寸，又会破坏整机的紧凑设计初衷，同时带来整机重量上升、重心偏移等问题。在尺寸边界的匹配上，该构型的旋翼间距需要满足相邻螺旋桨的气动间隙要求，避免不同旋翼的下洗气流发生过度干扰影响飞行稳定性，机臂的长度需要结合螺旋桨直径确定，保证螺旋桨旋转时的桨尖轨迹与机身侧面、相邻桨尖之间保留足够安全距离，防止高速旋转的桨叶剐蹭机身结构。机身下部的起落架高度需要匹配任务载荷的安装需求，若需要搭载小型摄像头、气体传感器等任务设备，

　　起落架的离地高度需要保证设备安装后不会在降落时触碰地面，同时不能过高导致整机重心上抬影响飞行稳定性。从实际应用的适配性来看，这类紧凑构型的飞行器更适合搭载轻量化的任务设备，执行短航时的近距作业任务，若要提升航时则需要在电池能量密度、机身结构轻量化上做进一步优化，比如采用更高比强度的碳纤维复合材料制作机臂与机身承力结构，在保证结构强度的前提下降低结构重量，腾出更多重量配额给动力电池，同时可以重新优化机身内部的舱室布局，将航电部件做集成化设计，压缩航电系统的占用空间，为电池预留更多安装位置。在气动设计层面，X型布局的四旋翼在姿态控制上有其固有特性，滚转与俯仰通道的控制力矩由对角线上的两个电机差速提供，相比十字布局，X型布局在相同电机拉力下能获得更大的控制力矩，姿态响应更灵敏，更适合需要频繁机动的狭小空间作业场景，但同时对飞控的控制参数调校要求更高，需要匹配对应的动力输出曲线，避免姿态调整时出现过冲。机身的曲面外形设计除了降低阻力，还能在一定程度上引导旋翼下洗气流向机身外侧流动，减少气流在机身底部形成的乱流，降低低空飞行时的地面效应对飞行稳定性的影响。起落架的弧形结构在发生轻微磕碰时，可通过自身形变吸收碰撞能量，避免冲击力直接传递到机身内部的航电部件，提升整机的抗摔性能，同时这种无横撑的起落架结构不会遮挡机身下部的任务设备视野，适合搭载下视摄像头执行拍摄、巡检任务。
