托卡列夫TT33手枪结构外观三维建模

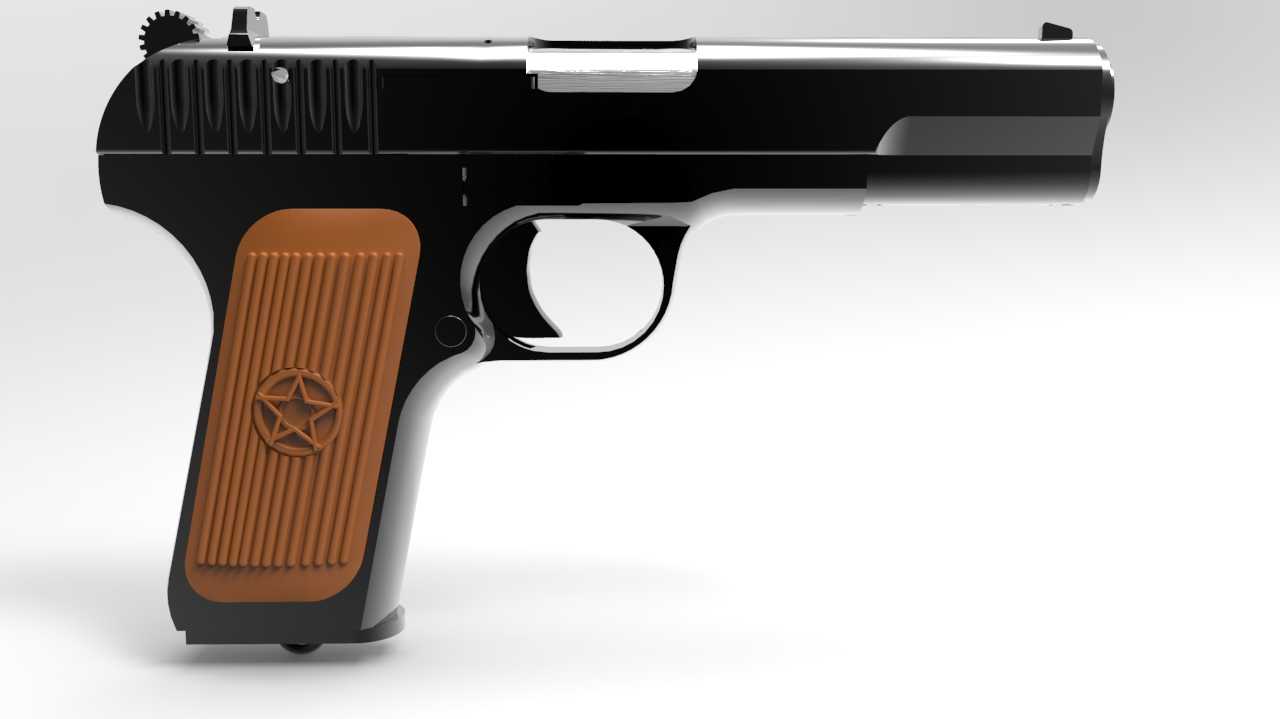

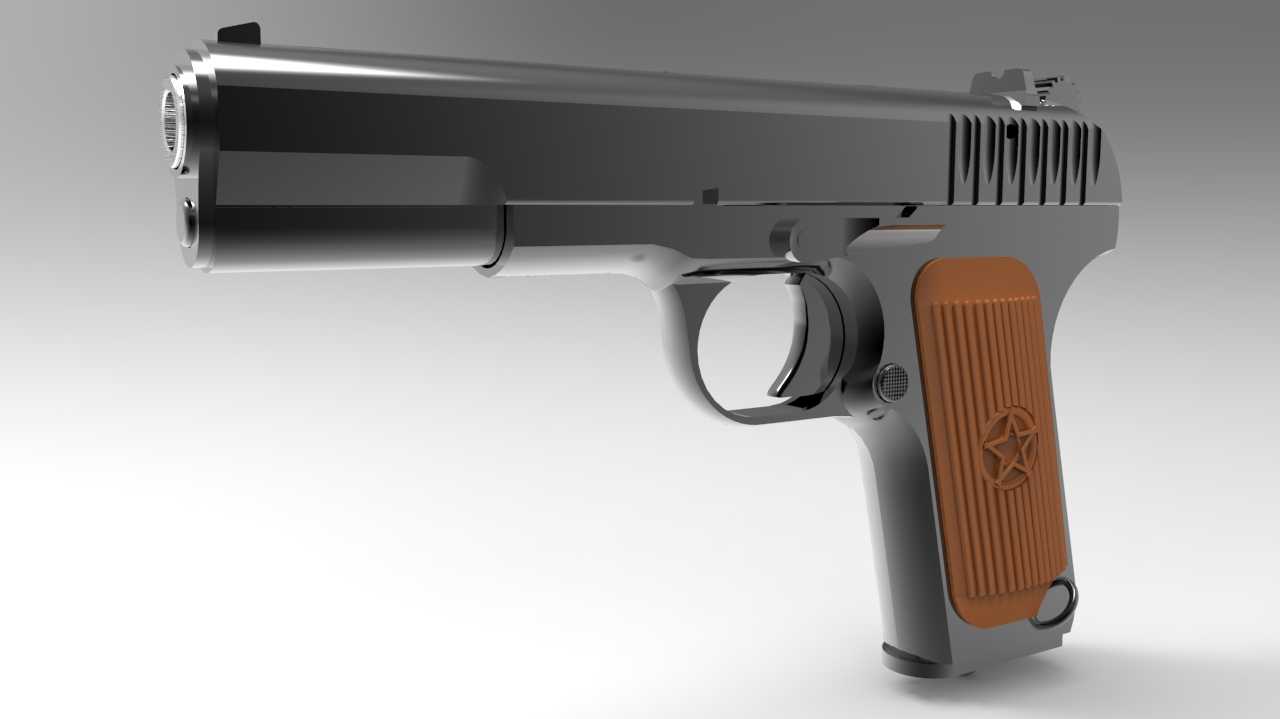

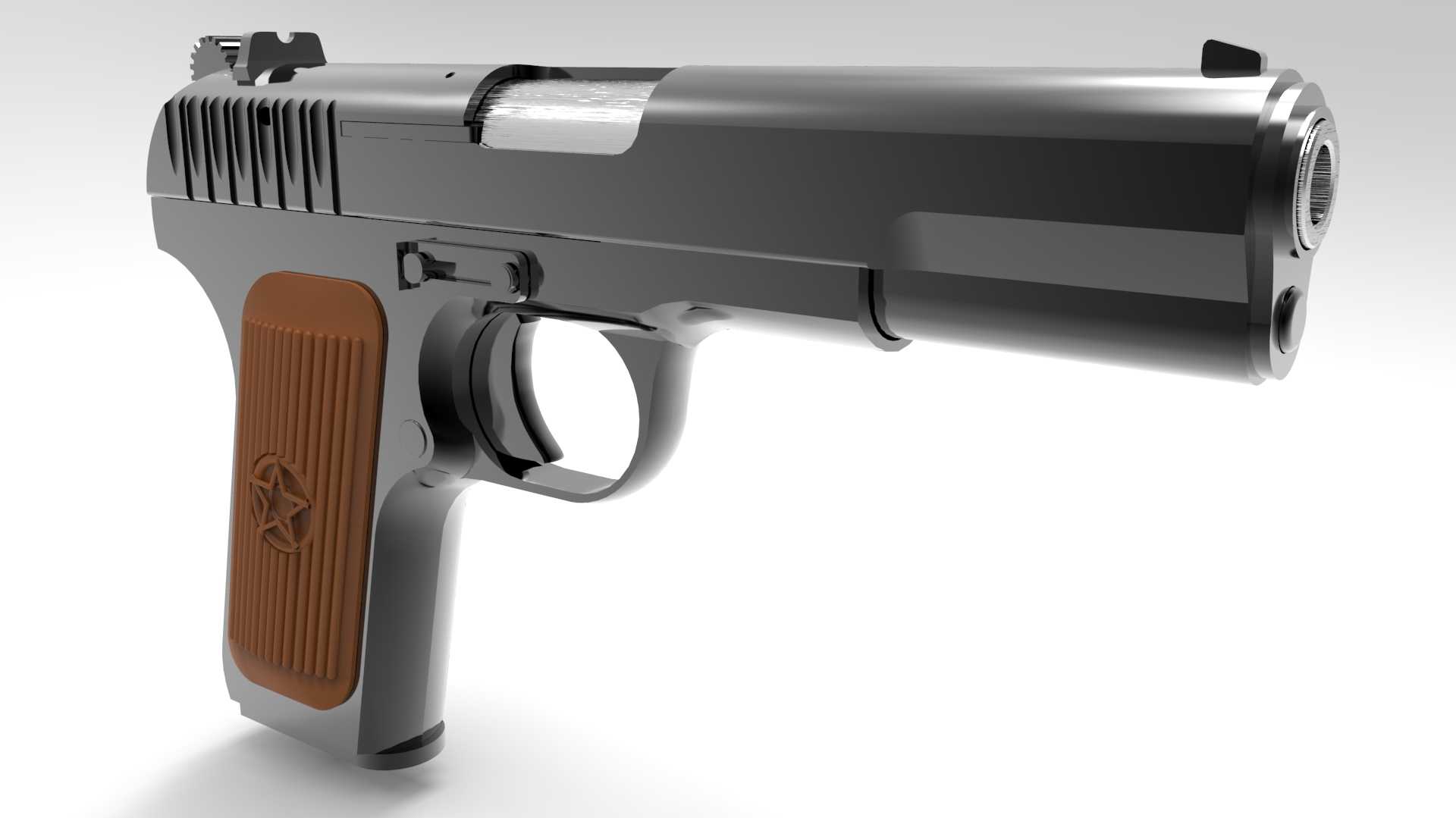

本次建模还原的TT33手枪，是轻武器领域极具代表性的半自动手枪结构，在军警装备、影视道具制作、军事科普教具、战术模拟训练器材开发等场景中都有广泛的应用需求。从实际使用场景来看，该型手枪作为近距离自卫武器，整体结构紧凑，适配单手握持操作，在建模过程中首先要还原的就是其握持手感对应的外形边界：全枪长度控制在195mm左右，枪管长度116mm，高度方向覆盖握把至准星的总高度为130mm，最大宽度出现在套筒与握把护板衔接位置，整体宽度不超过35mm，这个尺寸边界完全匹配真实枪械的握持人机工程，不管是用于3D打印制作教具模型，还是导入虚拟仿真场景做战术动作模拟，都不会出现尺寸偏差导致的穿模、握持比例失调问题。

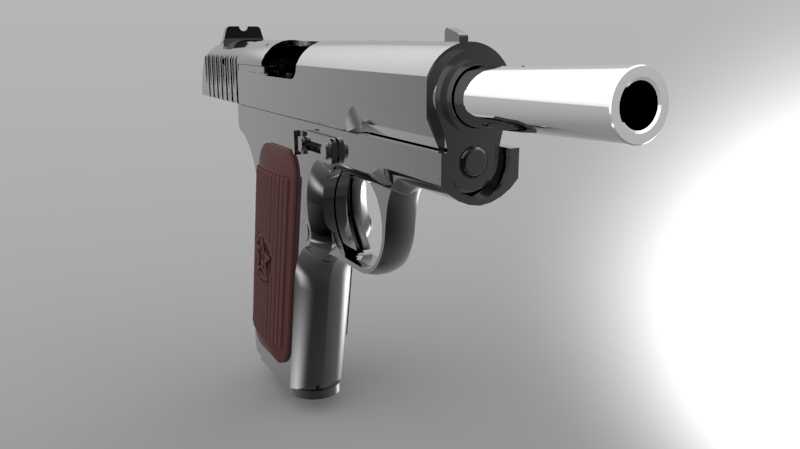

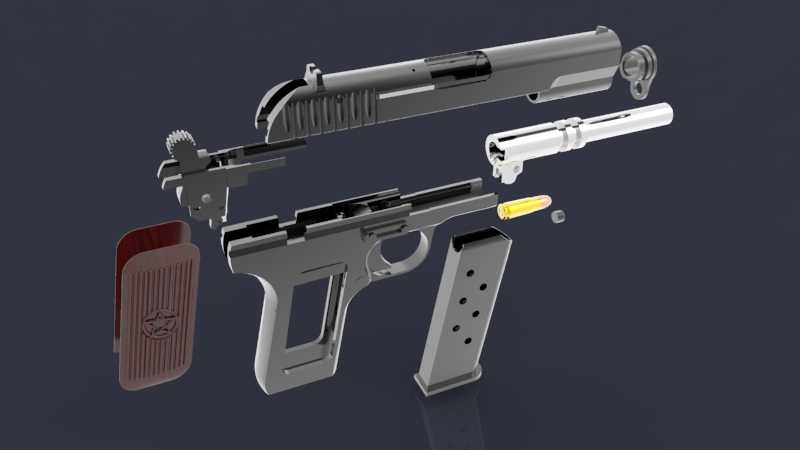

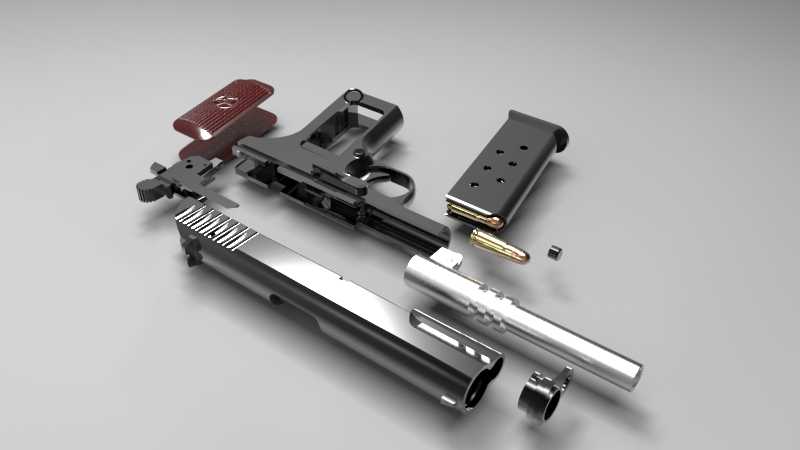

从功能特性还原角度，建模过程中完整拆分了套筒、枪管、复进簧组件、击发机构、握把护板、弹匣几个核心模块的装配关系。套筒部分采用前后分段式防滑纹路设计，前端防滑纹用于日常维护时推拉套筒检查膛内状态，后端防滑纹适配射击时上膛操作的施力位置，所有防滑纹的齿距、深度都按照实物比例还原，避免出现纹理过深硌手或者过浅打滑的设计偏差。枪管部分采用悬臂式装配结构，与套筒座的配合间隙控制在0.1mm以内，还原真实枪械的枪管短后坐自动方式的运动空间，在做结构动画演示时，可以完整呈现套筒后坐、枪管偏移开锁、抛壳、复进推弹上膛的完整动作流程，不需要额外调整装配约束。

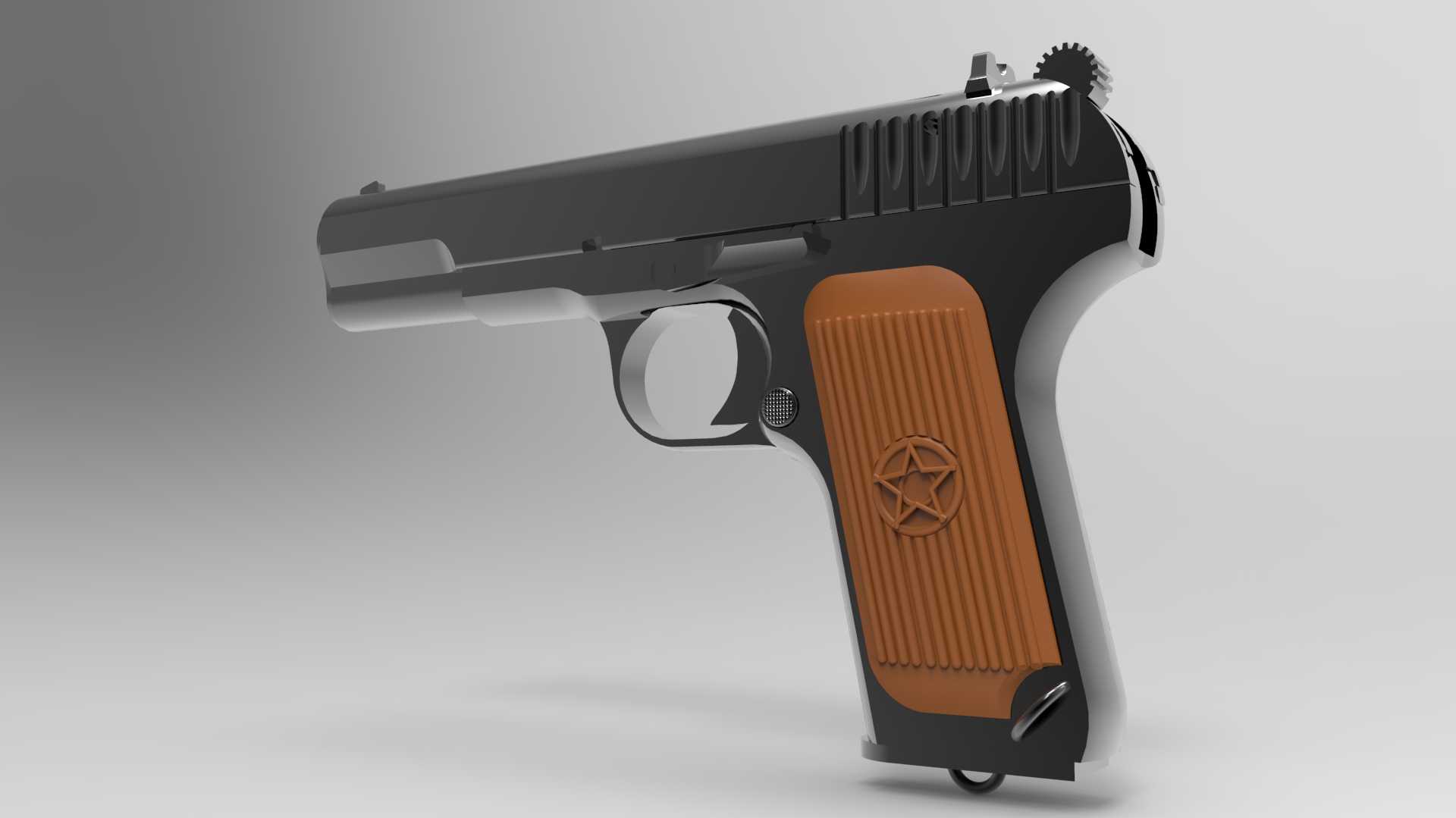

握把部分的设计是该型枪械的识别特征之一，建模时还原了红褐色护板的表面防滑纹理与中心位置的标识嵌槽，护板与握把金属框架的贴合面做了0.05mm的安装余量，适配实际生产中护板零件的公差配合，握把的倾斜角度按照102度的人机工程角度设计，这个角度是经过大量实弹射击验证的自然握持角度，手腕不需要额外弯折就能让枪管指向自然瞄准方向，在做虚拟人握持适配时，不需要调整手部骨骼绑定参数就能实现自然的持握姿态。

击发机构部分的建模没有做简化处理，完整还原了击锤、阻铁、扳机连杆的外形与装配位置，击锤的待击凸起位置尺寸精准，外露部分的轮廓符合实际操作时拇指按压待击的接触范围，扳机的弧度与行程空间都按照实物预留，扳机护圈的大小兼顾了冬季戴手套操作的空间需求，护圈前缘与套筒座的衔接处做了圆弧过渡，避免尖锐棱角在快速出枪时勾挂衣物。

从设计思路层面，整个建模过程遵循实物测绘的逆向建模逻辑，所有曲面都采用G1连续过渡，金属部件的分模线位置都按照真实枪械的加工工艺做了还原，套筒表面的金属质感对应发蓝处理的哑光金属效果，没有多余的装饰性倒角，所有棱角都保留了枪械加工时的工艺特征，不会出现过度美化导致的失真。弹匣部分的建模还原了双排单进的弹匣结构，弹匣底部的延伸底座做了加厚处理，对应实弹射击时更换弹匣的敲击受力位置，弹匣侧壁的观察槽位置与尺寸也精准还原，方便快速识别余弹量。

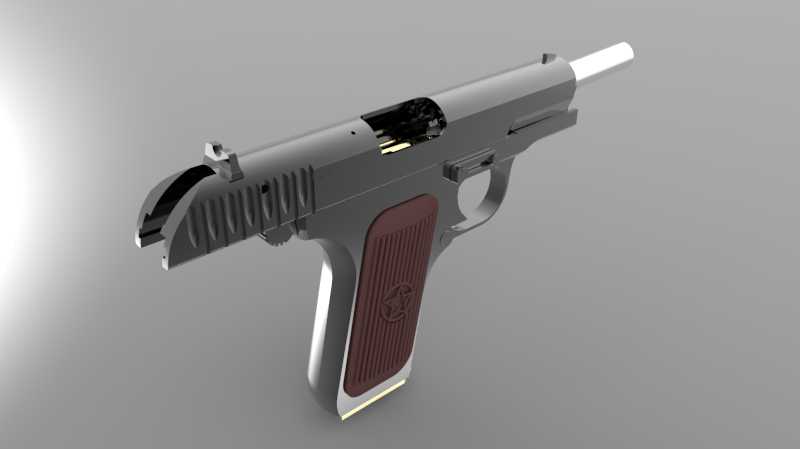

在安装边界的适配性上，整个模型的所有零件都做了独立的实体拆分，没有合并网格，不管是用于渲染效果图制作，还是导入工程软件做结构拆解演示，抑或是用于3D打印制作等比例模型，都可以直接拆分零件单独输出，不需要额外做网格修复。各零件之间的装配间隙都按照实际生产的公差要求设置，静态装配时没有干涉面，做运动仿真时各运动部件的行程范围内都没有碰撞问题，套筒前后运动的行程距离为18mm，刚好匹配抽壳、抛壳、推弹上膛的所需运动距离，复进簧的安装位置与导向杆的配合长度也完全符合实物结构，不会出现弹簧压缩到极限时的并圈干涉问题。

针对不同的应用场景，模型的细节做了分层处理：用于影视渲染时，表面的加工纹理、使用磨损痕迹都可以通过材质贴图叠加，不需要修改基础模型结构；用于结构教学时，可以隐藏套筒部分直接展示内部击发机构的装配关系，各零件的命名都按照枪械零部件的标准术语标注，方便教学过程中的部件识别；用于虚拟仿真训练时，模型的面数做了优化控制，在保留所有识别特征的前提下降低了三角面数量，保证实时渲染的流畅度，不会因为模型面数过高导致仿真场景卡顿。
