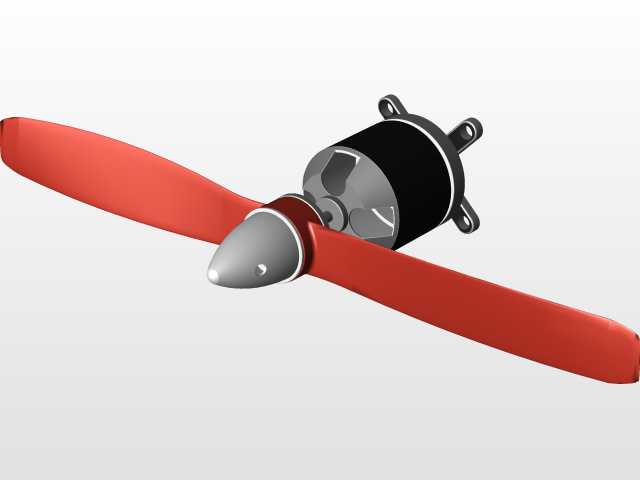

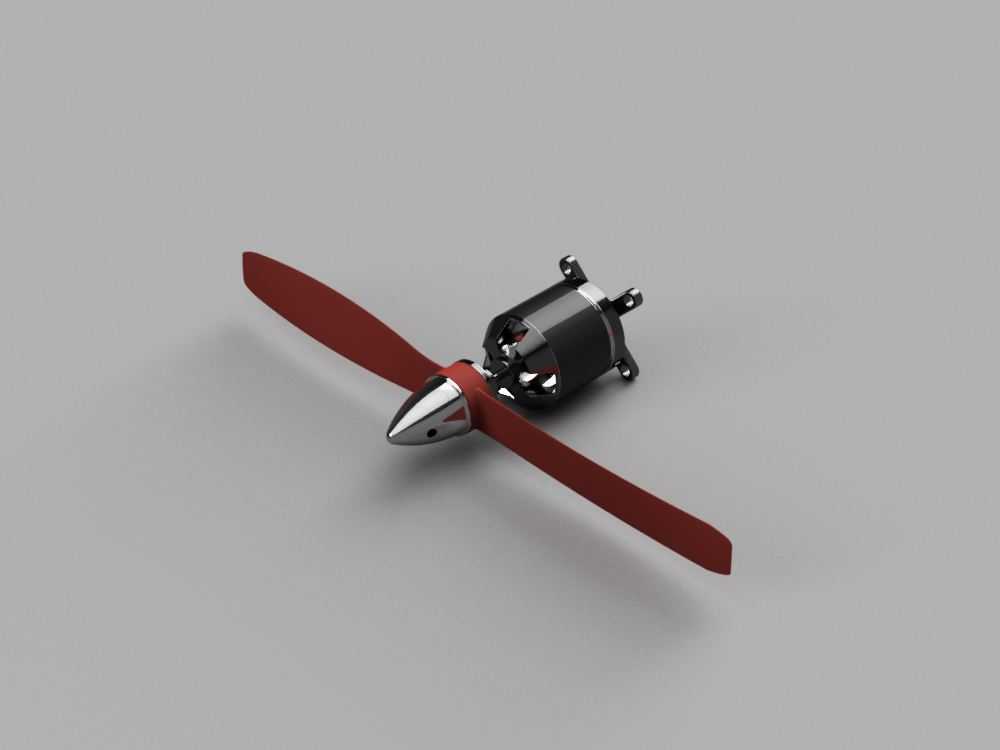

航模动力用带桨转子电机外壳结构

　　做航模动力配套的结构设计时，这类带集成桨叶转子的电机外壳，首先要适配小型固定翼、多旋翼航模的装机场景，尤其是轻量级电动航模的动力段，需要在有限的机头安装空间内，兼顾动力输出的同轴度、外壳的散热效率以及桨叶转动的动平衡余量。实际装机使用时，这个部件直接承担电机定子的固定、转子的旋转支撑，同时前端集成的整流头与配套桨叶，不需要额外加装桨夹转接件，能减少机头段的装配零件数量，降低整机前部的重量占比，对于翼展在1米以内的小型电动固定翼来说，前部重量的细微变化都会直接影响整机的重心配平，减少转接件的设计能省出不少配平调整的空间。

　　从功能特性来看，外壳本体采用薄壁筒式结构，侧壁预留的安装凸耳是直接对应航模机身防火板的安装孔位，安装时不需要额外制作转接支架，四个凸耳的孔位间距按照常规微型外转子无刷电机的安装规范设置，能兼容市面上多数轻量级航模的标准安装位，安装边界上，外壳筒身的外径控制在28mm区间，总长度不含桨叶的情况下为32mm，突出防火板的长度不会超过35mm，不会和航模的机头整流罩产生干涉，适配多数30级以下电动固定翼的机头罩内部空间。转子部分和外壳的配合间隙控制在0.2mm以内，既保证转子旋转时不会和定子、外壳产生擦碰，又能避免间隙过大导致的异物进入电机内部，日常户外飞行时，场地的浮尘、草屑很难通过配合间隙进入定子绕组区域，能减少飞行后的维护清理工作量。

　　设计思路上，最初做第一版结构的时候，转子部分的壁厚设置偏厚，不仅导致整体重量超标，旋转时的转动惯量过大，电机启动时的响应速度变慢，做3D特技动作时油门跟随性差，而且建模过程中实体融合时容易出现特征报错，反复调整壁厚后，将转子的支撑壁厚减薄到0.8mm，同时在转子与桨叶的连接位置做了加强筋过渡，既保证桨叶转动时的连接强度，不会因为急加油门导致桨根断裂，又把整体转动部件的重量降了下来，油门响应的延迟问题得到明显改善。外壳的表面没有做多余的装饰性特征，筒身的光滑外壁能减少飞行时的空气阻力，前端的整流头采用流线型锥面设计，锥角设置为28度，刚好匹配桨叶根部的气流走向，能减少桨根位置的紊流产生，提升动力系统的整体推进效率。

　　实际使用场景里，这类结构除了适配航模动力，也能用到小型桌面通风装置、微型风力发电演示装置的动力段，只要安装孔位匹配，不需要做过多的结构修改就能直接复用。安装时需要注意，外壳的安装凸耳要和防火板完全贴合，不能出现偏斜，否则转子旋转时的同轴度偏差会导致整机震动，长时间飞行不仅会影响飞行稳定性，还会导致轴承的异常磨损，缩短部件的使用寿命。桨叶和转子的连接采用过盈配合加定位卡槽的结构，不需要额外的螺丝固定，拆装桨叶时只需要顺着轴向拔出即可，更换不同规格的桨叶时，只要匹配对应尺寸的卡槽就能直接安装，不需要额外加工转接结构，日常调试更换配件的效率很高。外壳的后端预留了走线缺口，电机的三相电源线可以直接从缺口引出，顺着机身内部走线到电调位置，不会出现线材被转子旋转剐蹭的问题，走线的弯曲半径也能满足线材的耐折要求，长时间震动下不会出现线材外皮破损的情况。
