带安装固定脚的微型有刷直流驱动电机

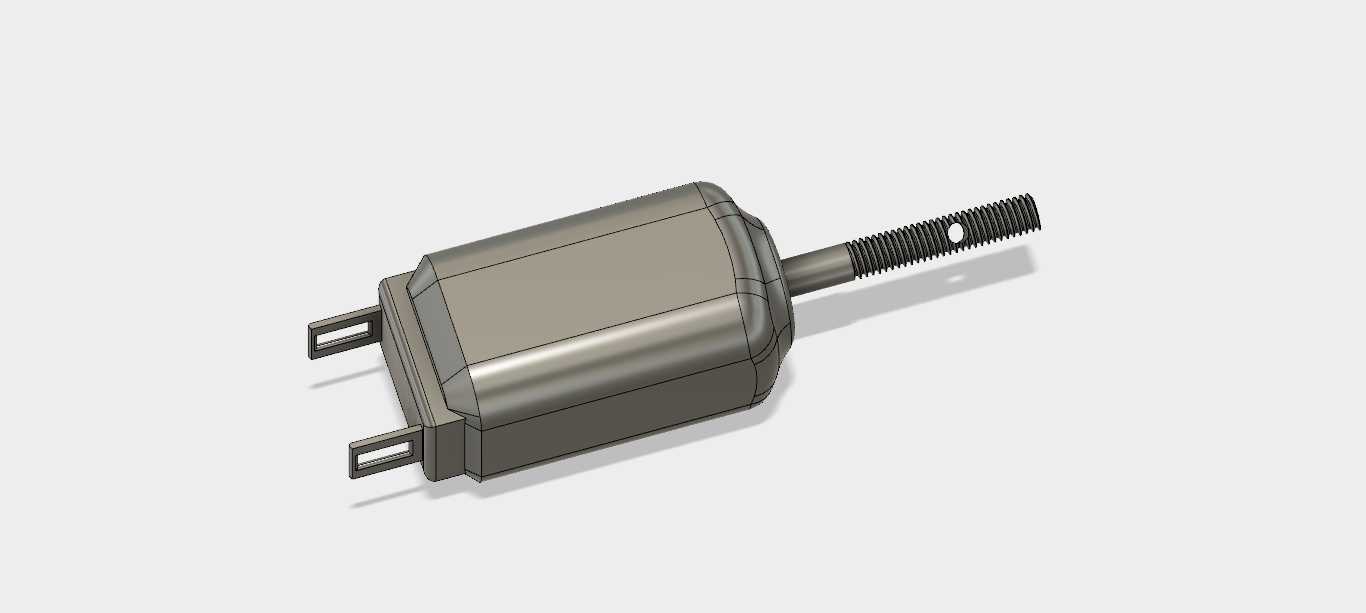

　　做小型自动化设备、消费类电子传动结构选型的时候，这类带侧装固定脚的微型直流电机是出镜率极高的动力元件，不像无刷电机需要搭配驱动电路，这类有刷结构的直流电机直接通匹配电压的直流电就能输出旋转扭矩，接线逻辑简单，对控制板的硬件要求极低，非常适合低成本、小负载的传动场景。从结构设计来看，机壳采用冷拉钢冲压成型的方壳带切角结构，不是常见的圆形机壳，这种方壳搭配两侧伸出的安装固定脚，在设备内部安装时不需要额外做圆形抱紧座，直接用螺丝穿过固定脚的腰型孔就能锁在安装基板上，安装定位的容错率比圆形机壳高很多，腰型孔的设计也允许安装时微调电机的轴向位置，方便调整输出轴和传动齿轮、同步轮的啮合间隙，避免装配时因为加工公差导致的齿轮卡滞、

　　传动噪音过大的问题。输出轴采用带外螺纹的长轴结构，轴端还加工了径向的销孔，这种设计不是光轴输出，装配的时候可以直接把传动轮拧在螺纹段，再穿入销钉做周向固定，不需要额外打顶丝，在小扭矩输出场景下，这种固定方式的可靠性比顶丝固定高很多，不会因为正反转切换的冲击导致传动轮松脱打滑。机壳尾部的端盖做了扣合压边结构，内部的碳刷架、永磁磁钢都通过端盖的压边固定在机壳内部，装配的时候不需要额外打螺丝固定端盖，量产装配效率很高，同时端盖和机壳的接缝处做了贴合处理，能阻挡日常使用环境里的浮尘进入电机内部，减少碳刷和换向器之间的磨粒磨损，延长碳刷的使用寿命。在实际应用场景里，这类电机常用来做小型电动玩具的驱动动力、智能小家电的执行元件、

　　办公设备里的纸路传动动力，还有小型自动化设备里的轻负载直线模组驱动源，因为本身的体积小巧，机壳的长宽尺寸都控制在很小的范围内，不会占用过多的设备内部安装空间，输出轴的长度足够伸出设备的安装面板，方便在轴端直接安装执行轮、摇臂这类外接零件。做三维建模的时候，这类电机的结构细节需要重点关注几个安装边界：首先是两侧固定脚的孔位中心距，这个尺寸直接决定了安装板上的螺丝孔定位尺寸，如果建模时孔位偏差超过0.2mm，实际装配时就会出现螺丝穿不进的问题；其次是输出轴的螺纹规格、轴伸长度，还有销孔的位置和直径，这些尺寸和外接传动零件的配合直接相关，要是轴伸长度做短了，传动轮装到位之后销孔就会露不出来，没法穿销固定；还有机壳的最大外轮廓尺寸，

　　尤其是切角位置的对角尺寸，要确保设备内部的安装腔体能容纳整个机壳，不会和周边的电路板、结构筋位发生干涉。另外建模的时候还要注意电机的出线位置，虽然这个模型里没有做出线结构，但实际选型应用时，尾部的出线方向要预留足够的走线空间，不能让线材被端盖或者安装板压住，避免线材绝缘层破损导致短路。这类电机的输出转速和供电电压直接相关，做结构设计的时候要根据实际需要的输出转速、负载扭矩匹配合适的电压规格，同时要考虑电机运转时的轻微振动，安装时可以在固定脚和安装基板之间加薄橡胶垫，减少振动传递到设备外壳上产生的共振噪音。从建模的细节还原来看，机壳表面的冲压合模线、固定脚的折弯圆角、输出轴上的螺纹牙型、轴端销孔的倒角这些细节都做了还原，能直接用来做设备的整体装配干涉检查，不需要再自己测绘电机的外形尺寸，能大幅缩短结构设计阶段的零件建模周期，在做方案阶段的装配验证时，直接导入这个模型就能确认电机和周边结构的位置关系，提前规避安装空间不足、孔位对不上这类常见的装配问题。
