集成行星减速结构的NEMA11步进驱动单元

　　在小型精密自动化设备的传动选型环节里，这类集成行星齿轮箱的NEMA11规格步进驱动单元，往往是小空间、低转速大扭矩输出场景的核心适配部件。日常做桌面级精密点胶工位、小型光学检测平台滑台驱动、微型医疗样本输送机构、3D打印挤出机构的结构设计时，经常会遇到安装空间局促、负载端需要低速平稳扭矩、直驱步进电机扭矩不足且转速过高的问题，这类集成式减速步进单元刚好能匹配这类需求，不用额外设计独立的减速箱安装位，也省去了电机与减速箱之间的联轴器选型、同轴度调校的工序，能有效压缩整体机构的轴向安装尺寸。

　　从结构设计逻辑来看，这类驱动单元把步进电机的定子转子组件和行星减速级做了一体化集成，电机输出轴直接作为行星减速的第一级太阳轮输入，省去了中间的连接传动环节，既减少了传动背隙的累积来源，也让整体结构的刚性更好。行星减速部分采用内齿圈固定、行星架输出的常规行星传动结构，多颗行星轮均匀分布在太阳轮周围，能把输入的高转速低扭矩转化为低转速大扭矩输出，同时多齿啮合的特性让传动过程更平稳，冲击载荷下的受力分布更均匀，相比普通的直齿减速结构，运行噪音更低，传动效率也更稳定。

　　做安装边界设计的时候要注意，这类NEMA11规格的驱动单元，安装法兰的基准尺寸符合NEMA11的安装标准，法兰端的安装孔位间距、输出轴的轴径与伸出长度、止口的配合尺寸都有统一的行业规范，设计安装座的时候可以直接参照标准尺寸做公差配合，不用额外测绘适配。轴向尺寸上因为集成了行星齿轮箱，整体长度比同规格的普通步进电机更长，设计机构布局的时候要预留足够的轴向空间，避免和周边的走线槽、传感器安装位产生干涉。输出端的轴伸一般采用D型切边结构，和负载端的同步轮、联轴器配合的时候能有效防止周向打滑，传递扭矩更可靠。

　　实际选型应用的时候，要结合负载端的实际运行转速、所需扭矩、安装空间的限制来匹配对应的减速比，不同减速比的单元，输出扭矩、额定转速、回程间隙的参数都有区别，小减速比的单元适合转速要求稍高、扭矩需求不大的场景，大减速比的单元适合低速重载、需要更大保持扭矩的工位。另外这类集成式结构的外壳做了一体化的拼接设计，电机段的外壳带散热筋结构，长时间运行的时候能更好地散出绕组产生的热量，减速段的外壳采用高精度加工的金属壳体，保证内齿圈的定位精度，也能提升整体结构的抗形变能力，在有一定振动的设备工况下也能保持传动精度稳定。

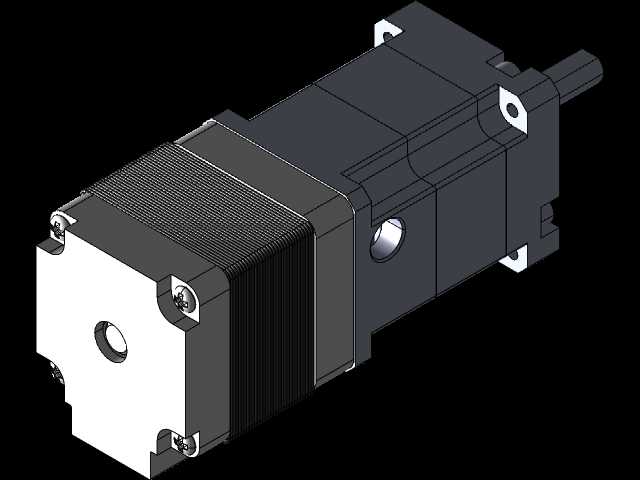

　　在三维建模做机构虚拟装配的时候，这类模型的细节还原度直接影响后续干涉检查的准确性，模型里完整还原了安装法兰的孔位、输出轴的切边结构、外壳的拼接缝、尾部的出线结构以及安装定位的止口尺寸，导入装配体之后可以直接用来做安装座的孔位适配、周边部件的间隙校验，不用再手动测绘建模，能大幅缩短结构设计的周期。做布线设计的时候，也能参照模型的尾部出线位置预留走线空间，避免实际装配的时候出现线缆弯折半径不足、和运动部件刮蹭的问题。

　　从实际使用的工况适配来看，这类驱动单元适合用在对安装空间、传动精度、输出扭矩都有要求的小型自动化场景，相比分开采购步进电机和独立行星减速箱自己组装的方案，一体化的单元在出厂时已经做了同轴度调校和传动间隙测试，装配精度更有保障，也省去了组装时的调试工时，整体的机构可靠性更高。设计的时候还要注意，安装法兰的配合面要做足够的平面度公差要求，避免安装时因为贴合面不平导致壳体受力变形，影响内部齿轮的啮合精度，加剧传动部件的磨损。输出轴和负载连接的时候，不要用硬物敲击轴端，避免冲击力传导到内部的减速齿轮和电机轴承上，造成部件损坏。
