单向超越离合器爆炸视图三维结构设计

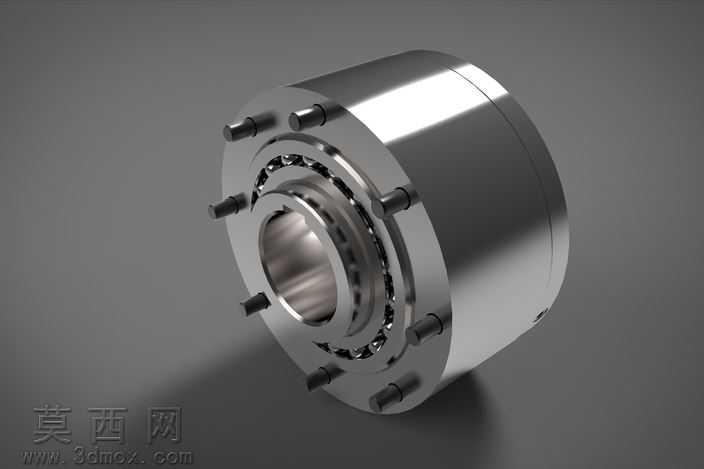

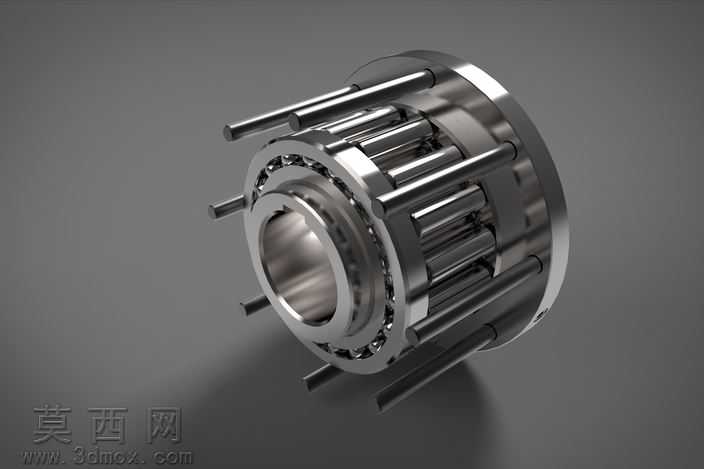

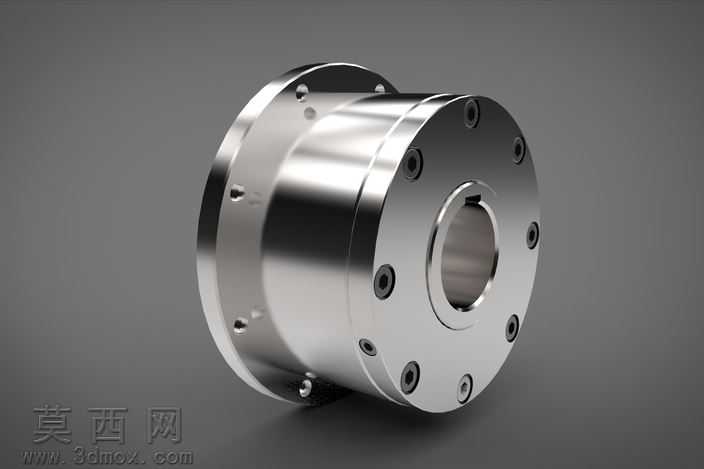

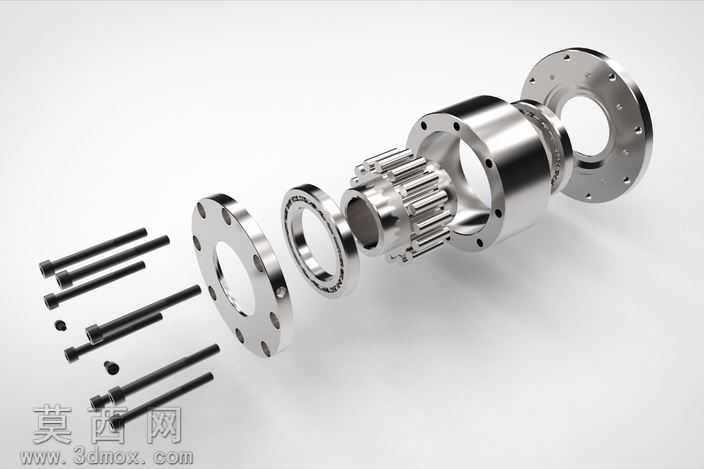

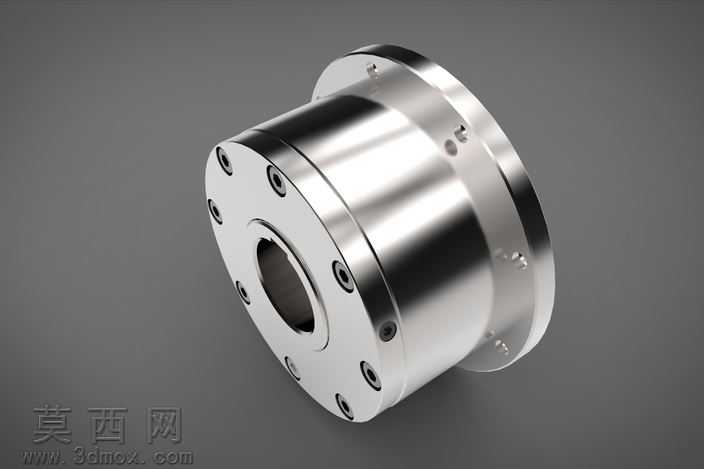

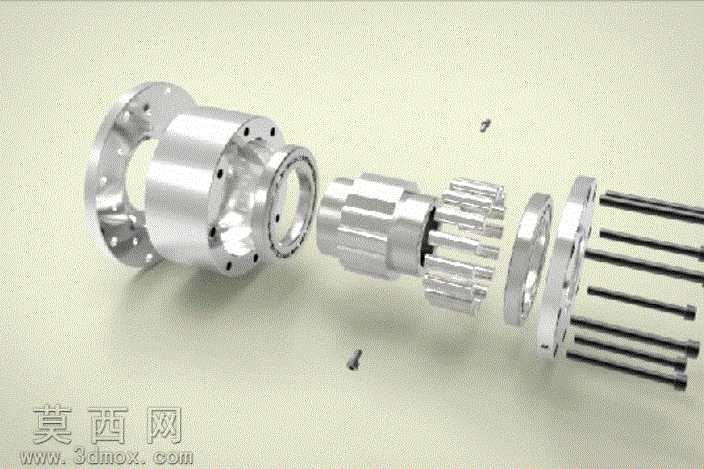

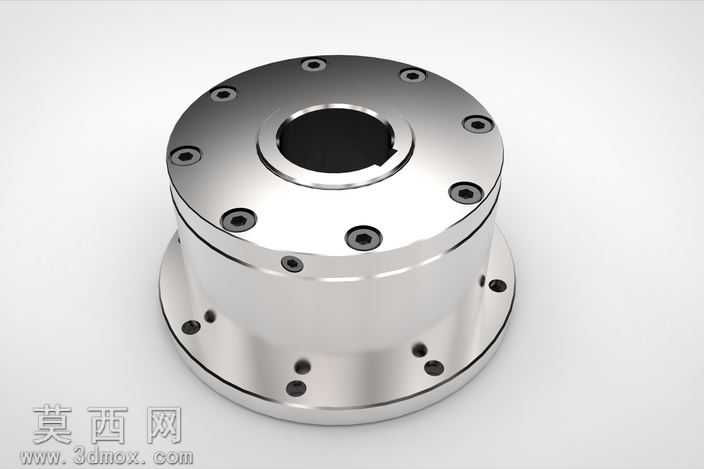

本作品为Stiber F2D2-50型单向超越离合器的三维结构设计，采用SolidWorks完成全参数化建模，通过爆炸视图的呈现形式完整展示该离合器的全部组成零件与装配逻辑。建模过程中严格遵循机械设计手册中超越离合器的尺寸规范，对每一个零件的特征进行精准还原：首先构建外圈法兰主体，通过拉伸、切除、阵列特征完成法兰安装孔、内圈滚道、定位卡槽的细节建模，保证法兰端面的平面度与安装孔的位置度符合实际装配要求；其次对内星轮进行参数化绘制，精准还原楔块啮合齿形、花键连接段、轴肩定位面的结构特征，确保楔块工作面的曲率与啮合角度满足单向锁止的传动要求。随后依次完成离合楔块、复位弹簧、端盖压片、紧固螺栓、密封挡圈等附属零件的独立建模，每个零件均添加对应的材质属性：金属结构件采用抛光合金钢材质，设置高反射度金属光泽与细微的机加工纹理，还原精密传动零件的金属质感；弹性零件采用弹簧钢材质，调整表面粗糙度参数体现弹簧的哑光金属特性；密封件采用橡胶材质，设置低反光度的深色漫反射属性，区分不同功能零件的视觉差异。装配阶段严格按照实际装配顺序添加配合约束，通过同轴心、重合、距离等配合关系保证各零件的装配位置准确，爆炸视图采用轴向分层拆解的排布方式，将外圈组件、星轮传动组件、楔块锁止组件、端盖紧固组件沿装配轴线依次排布，清晰展示各零件之间的装配关系与动力传递路径。渲染阶段采用工作室柔光照明方案，添加多组辅助光源消除金属零件的局部过曝阴影，调整环境贴图的反射强度，让金属表面的反射效果自然真实，既突出精密机械零件的加工质感，又能清晰呈现每一处细小结构的细节特征。该设计完整还原了单向超越离合器的单向锁止、超越脱开的结构原理，可用于机械传动教学演示、产品结构校核、非标设备选型参考等场景，所有零件特征均可编辑，能够根据实际使用需求调整尺寸参数完成衍生设计。
