工业温控用PID控制箱体结构设计

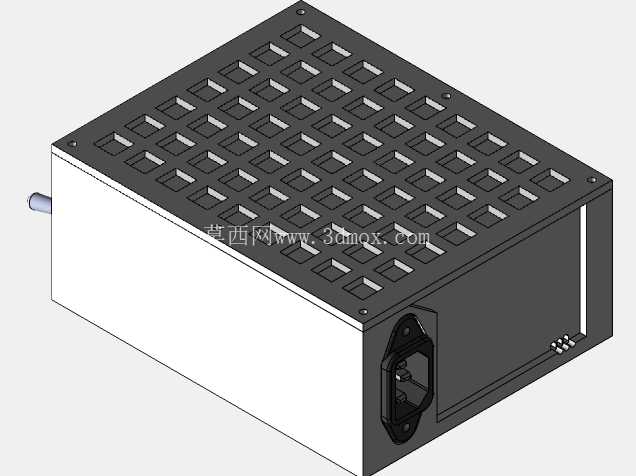

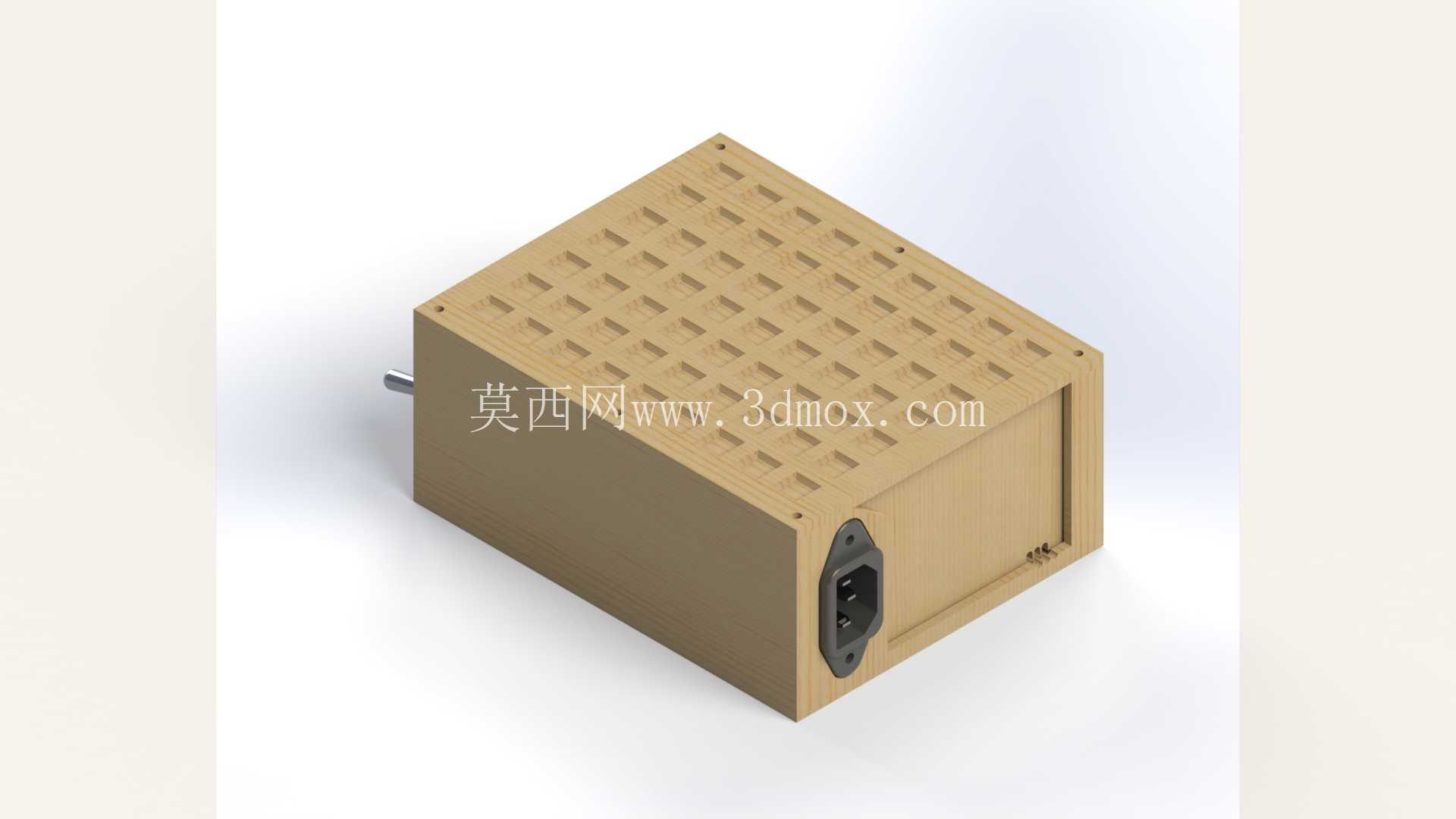

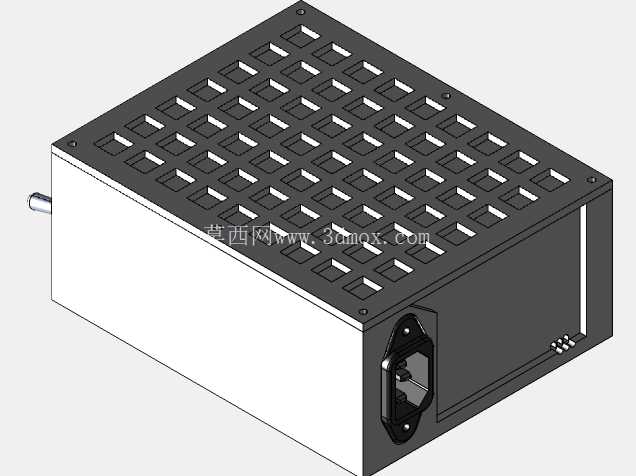

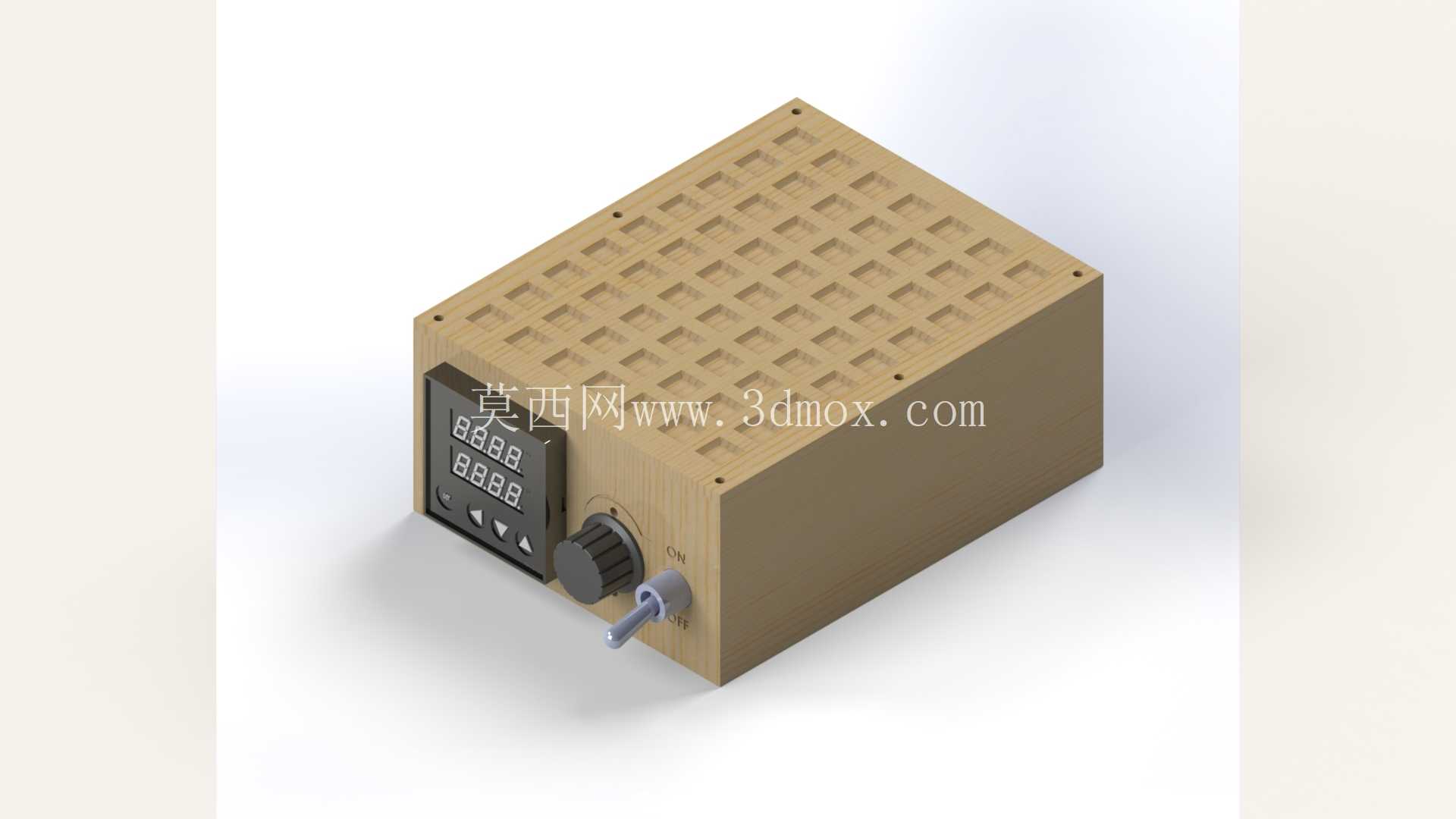

　　在工业温控、小型实验加热台、恒温反应装置这类需要精准参数调控的场景里，PID控制单元是整套系统的核心运算与输出载体，而控制箱体作为承载核心电路板、接线端子、人机交互部件的实体结构，其设计合理性直接影响现场安装效率、操作便捷性与长期运行可靠性。这款控制箱的整体外形采用方正的立方体结构，顶面排布密集的格栅式散热槽，这类结构并非装饰性设计，而是针对箱体内功率驱动模块长时间运行的散热需求做的定向优化——格栅的开槽深度、筋条宽度都经过匹配，既保证足够的通风换热面积，又能避免大尺寸异物落入箱体内部造成电路短路，同时顶面的格栅结构也能提升壳体的整体结构刚度，减少薄壳注塑或钣金加工时的翘曲变形量。

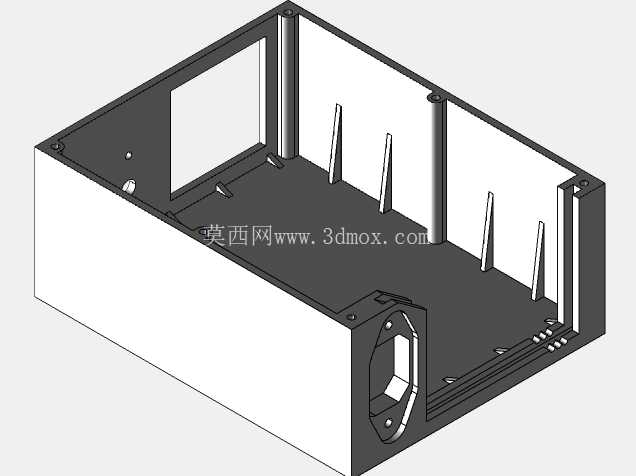

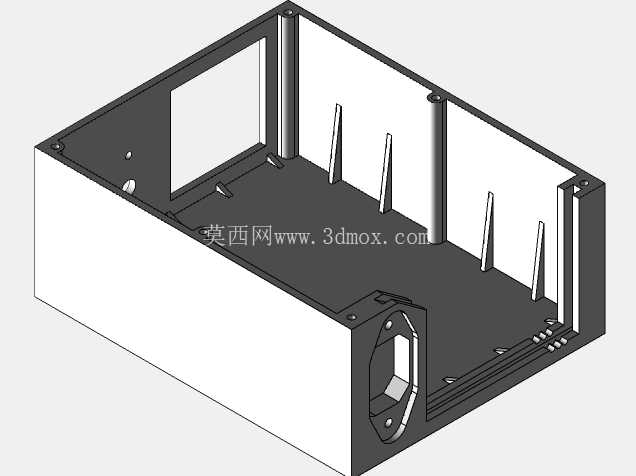

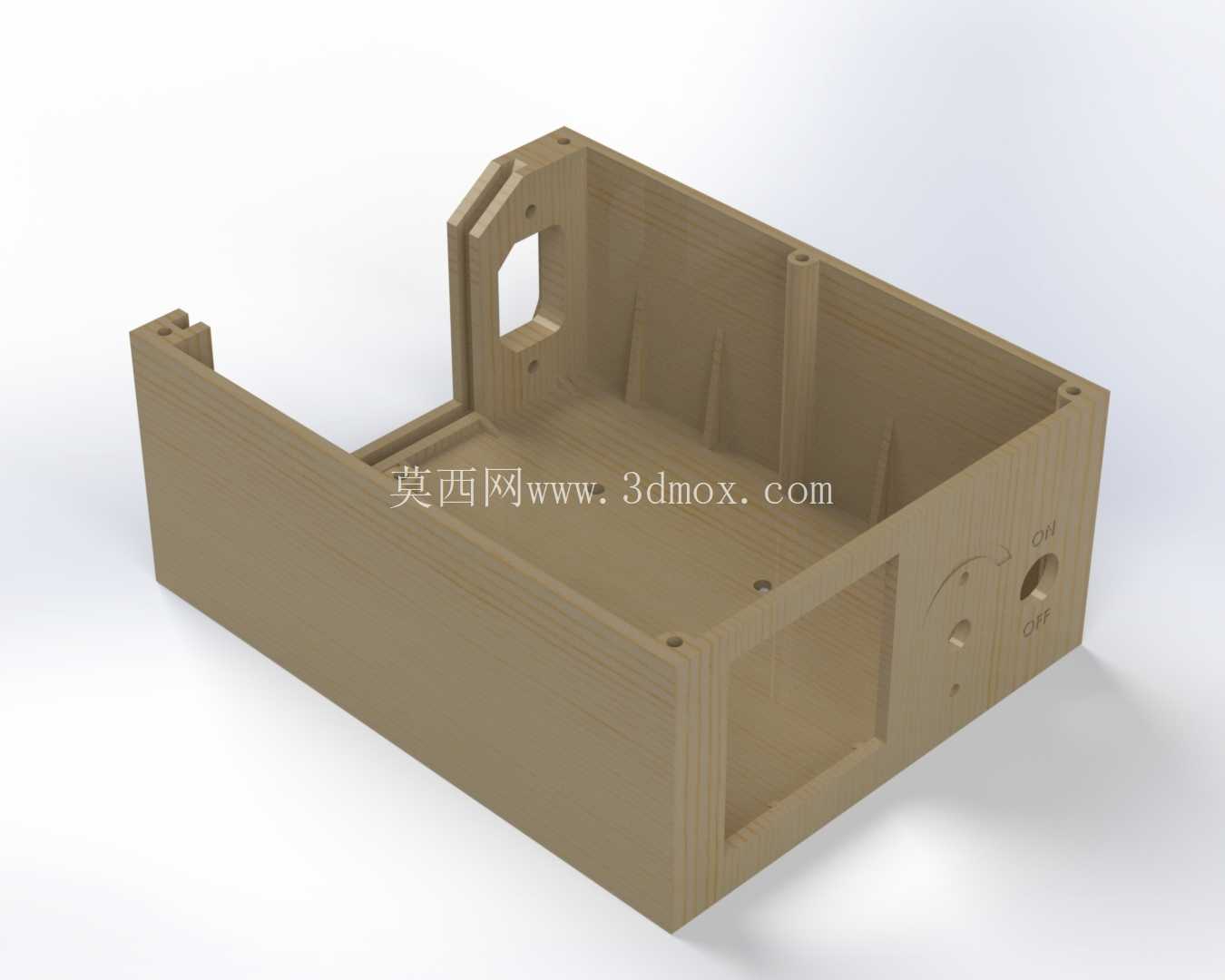

　　箱体正面的人机交互区域做了分区布局，上方嵌入数显面板，可实时显示当前测量值、设定值与输出百分比，面板下方排布功能操作按键，用于参数切换、数值调整与模式切换；面板侧下方设置大直径调节旋钮，旋钮的阻尼手感做了适配，现场操作人员无需借助工具，戴劳保手套也能完成快速参数微调，旋钮旁预留的小型拨杆接口，可作为手动/自动模式切换的硬开关，避免软件误触带来的工况异常。从安装边界来看，这款箱体的背部预留了标准的导轨安装卡扣位，也支持螺丝直接固定在安装面板上，可适配35mm标准工业导轨的安装场景，也能嵌入到小型设备的操作面板中，安装开孔的尺寸公差控制在合理范围，不会出现现场扩孔才能装配的问题；箱体侧面预留了接线过孔，过孔位置做了翻边处理，避免穿线时划伤线缆绝缘层，强电接线区与弱电信号区在箱体内部做了物理分隔，减少强电对温度传感信号的干扰，保证PID运算的采样精度。

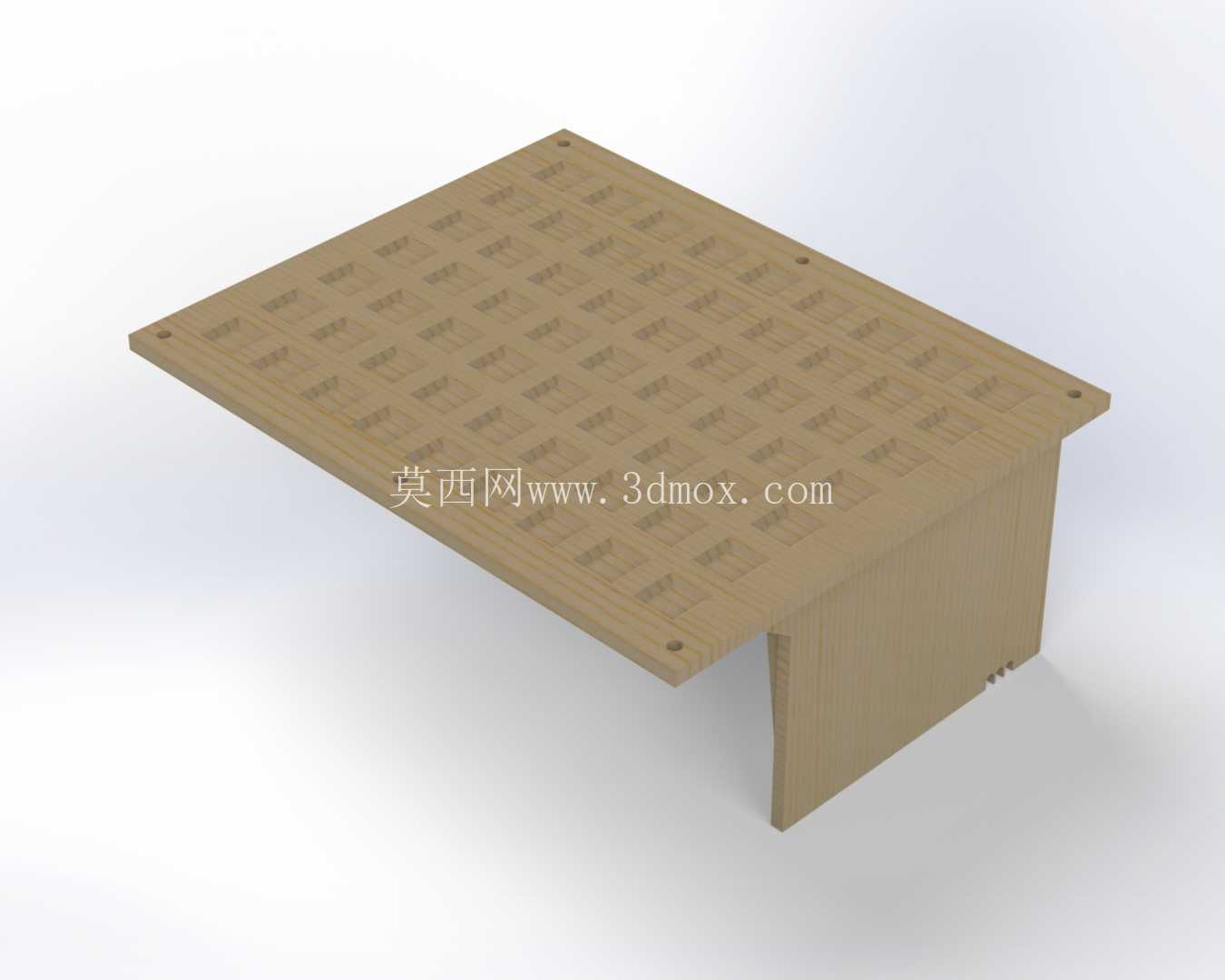

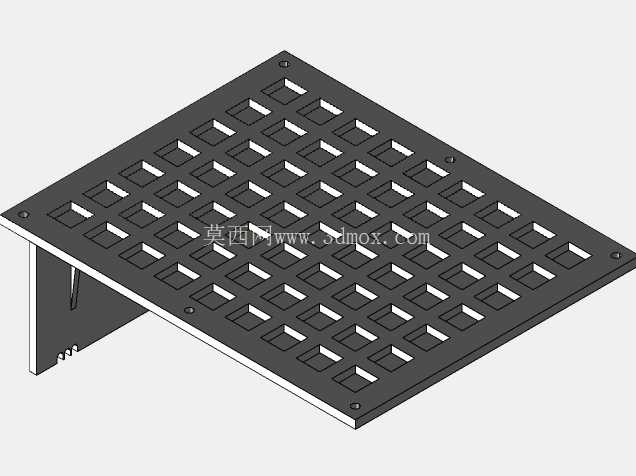

　　设计过程中针对原有箱体与箱盖配合的错位问题做了结构修正，箱盖与箱体的卡扣配合面调整了止口尺寸，装配后缝隙均匀，不会出现局部翘起、密封不严的问题，箱盖的固定螺丝孔位做了沉头处理，装配后螺丝端面不突出箱体表面，避免安装时与相邻部件产生干涉。箱体的边角做了小圆弧过渡，没有尖锐的直角棱边，现场安装调试时不会划伤操作人员，壳体的壁厚均匀，不管是采用钣金折弯焊接还是工程塑料注塑加工，都能保证成型后的尺寸一致性，不会出现局部缩痕、变形的问题。

　　在实际应用中，这类控制箱可直接配套温度传感器、固态继电器或功率调整模块使用，完成对加热负载的闭环温控，也可通过参数调整适配压力、流量等其他过程量的控制场景，箱体内部预留了足够的走线空间，接线端子的排布位置预留了操作空间，现场接线时无需额外拆除其他部件就能完成端子压接与固定，数显面板的安装位做了定位凸台，面板嵌入后不会出现松动、偏移的问题，长时间运行也不会因为设备振动导致面板接触不良。箱体的散热格栅方向顺着设备内部的空气流动方向设计，自然对流状态下就能带走功率元件产生的热量，无需额外加装散热风扇，既降低了整机成本，也减少了风扇故障带来的设备停机风险，格栅的筋条间距控制在安全范围内，符合电气设备的防触电防护要求，操作人员的手指无法直接穿过格栅接触到内部带电部件。
