交错环嵌套球体创意装饰结构件

项目分类:通用机械零部件 发布时间:2021-10-25 ID:337516
  • 交错环嵌套球体创意装饰结构件

  这类交错环嵌套球体的结构,最初接触是在高端文创产品的结构验证环节,当时做桌面装饰摆件的结构方案,需要兼顾视觉上的循环交错感与实际加工的装配可行性,这类环体嵌套的结构刚好能满足多曲面连续、无明显拼接缝隙的视觉需求。从实际应用场景来看,这类结构既可以作为高端文创摆件的核心造型载体,也能拆解为机械传动领域的异形连接环参考,甚至在珠宝首饰的结构设计中,这类交错环的配合逻辑也能直接复用,比如多环嵌套的吊坠结构,就需要参考这类环体之间的间隙控制逻辑,避免环体之间出现卡滞或者间隙过大晃动的问题。

  设计这类结构的时候,首先要确定中心球体的基准尺寸,中心球体作为所有环绕结构的定位基准,其球面曲率需要和三个弧形环的内弧曲率做匹配校验,我当时做同类型结构验证的时候,先把中心球体的球心设为全局坐标系原点,三个弧形环的回转中心分别偏移到三个正交轴的指定位置,每个环的截面直径要控制在中心球体直径的六分之一到五分之一之间,既保证环体自身的结构强度,也不会因为环体过粗遮挡中心球体的视觉展示面。环体之间的交错位置需要做间隙预留,静态展示的装饰件间隙控制在0.2mm到0.3mm即可,要是做可活动的把玩件,间隙要放大到0.5mm以上,同时要给环体表面做圆角过渡,避免活动时出现锐角剐蹭的问题。

  从安装边界来看,这类结构如果作为桌面摆件使用,底部需要预留直径不小于整体结构外接圆直径三分之一的平面支撑面,支撑面的中心要和全局坐标系的Z轴重合,避免放置时出现重心偏移倾倒的问题;如果是作为内嵌装饰件使用,外部安装腔体的内径要比结构的最大外接圆直径大1mm以上,给装配预留公差余量,同时腔体内部要设置三个对应环体位置的定位卡槽,避免结构在腔体内出现转动移位。

  实际建模过程中,这类交错环的曲面连续性要重点校验,每个环体的扫掠路径要做G2连续处理,避免渲染或者加工时出现曲面折痕,中心球体和环体接触的位置,要做轻微的凹陷避让,不要让环体和球面完全硬接触,一方面能减少3D打印时的支撑残留,另一方面也能让视觉上的嵌套感更自然,不会出现环体贴死球面的生硬感。做结构强度校验的时候,要是采用树脂材质做3D打印,环体的最小壁厚不能低于1.2mm,不然打印完成后清理支撑的时候很容易出现环体断裂的问题;如果是采用金属材质做CNC加工,环体的壁厚可以控制在0.8mm,同时要在环体的内侧做0.3mm的倒角,减少加工时的应力集中。

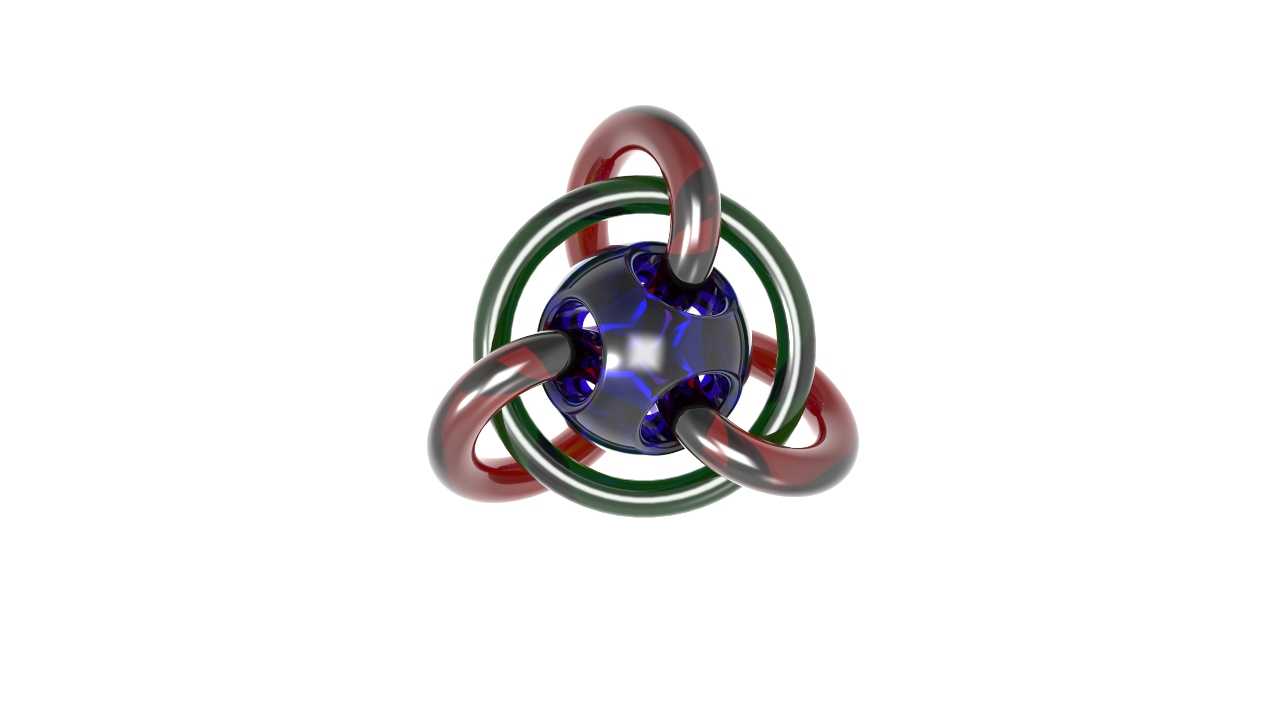

  这类结构的视觉呈现上,不同环体采用差异化的表面处理工艺能强化交错的层次感,比如其中两个环体做亮面镀铬处理,剩下的一个环体做哑光深色氧化处理,中心球体做半透明的深蓝色抛光处理,就能呈现出图中类似的视觉效果,光线照射的时候不同表面的反射差能让环体的交错关系更清晰,不会出现多个环体视觉上混为一体的问题。在做装配验证的时候,要逐个检查每个环体的转动自由度,要是做固定结构就用点胶的方式在环体和中心球体的接触位置做固定,点胶位置要选在环体内侧的隐蔽处,避免胶痕外露影响外观;要是做可活动结构,就要在环体和球体的接触位置做抛光处理,减少转动时的摩擦阻力,同时要控制三个环体的位置偏差,保证每个环体都能顺畅转动不会出现互相卡滞的情况。

  从工程应用的延伸角度来看,这类多环嵌套的结构逻辑还可以用到管道连接的柔性接头设计中,多个交错的环体可以实现多维度的角度补偿,相比传统的球形接头,这类交错环结构的补偿角度更大,同时能承受更高的径向载荷,不过在做工业级接头应用的时候,要把环体的截面从圆形改成矩形,提升环体的抗形变能力,同时在环体之间增加密封垫层,满足管路的密封需求。
