HER304直插式二极管精细三维结构

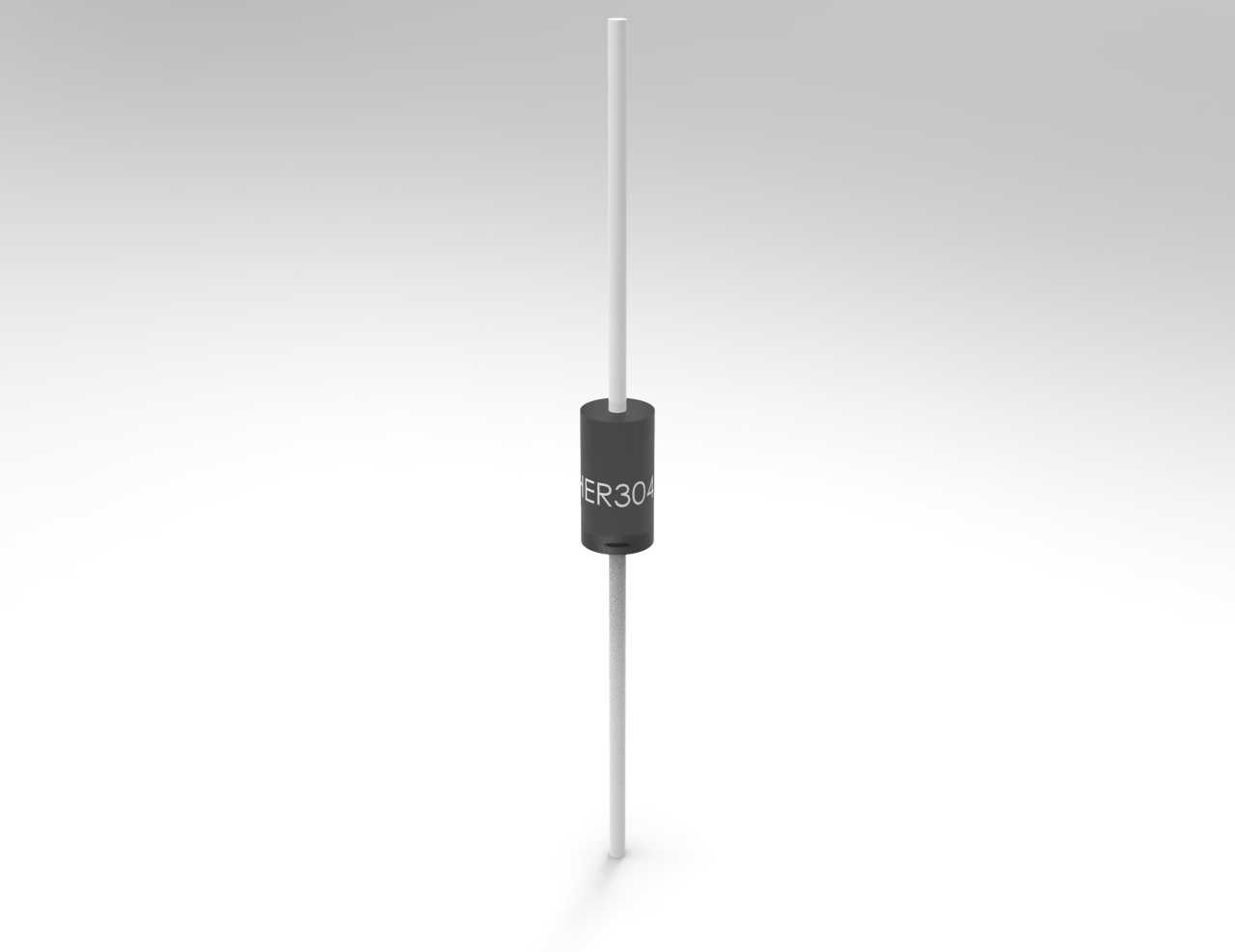

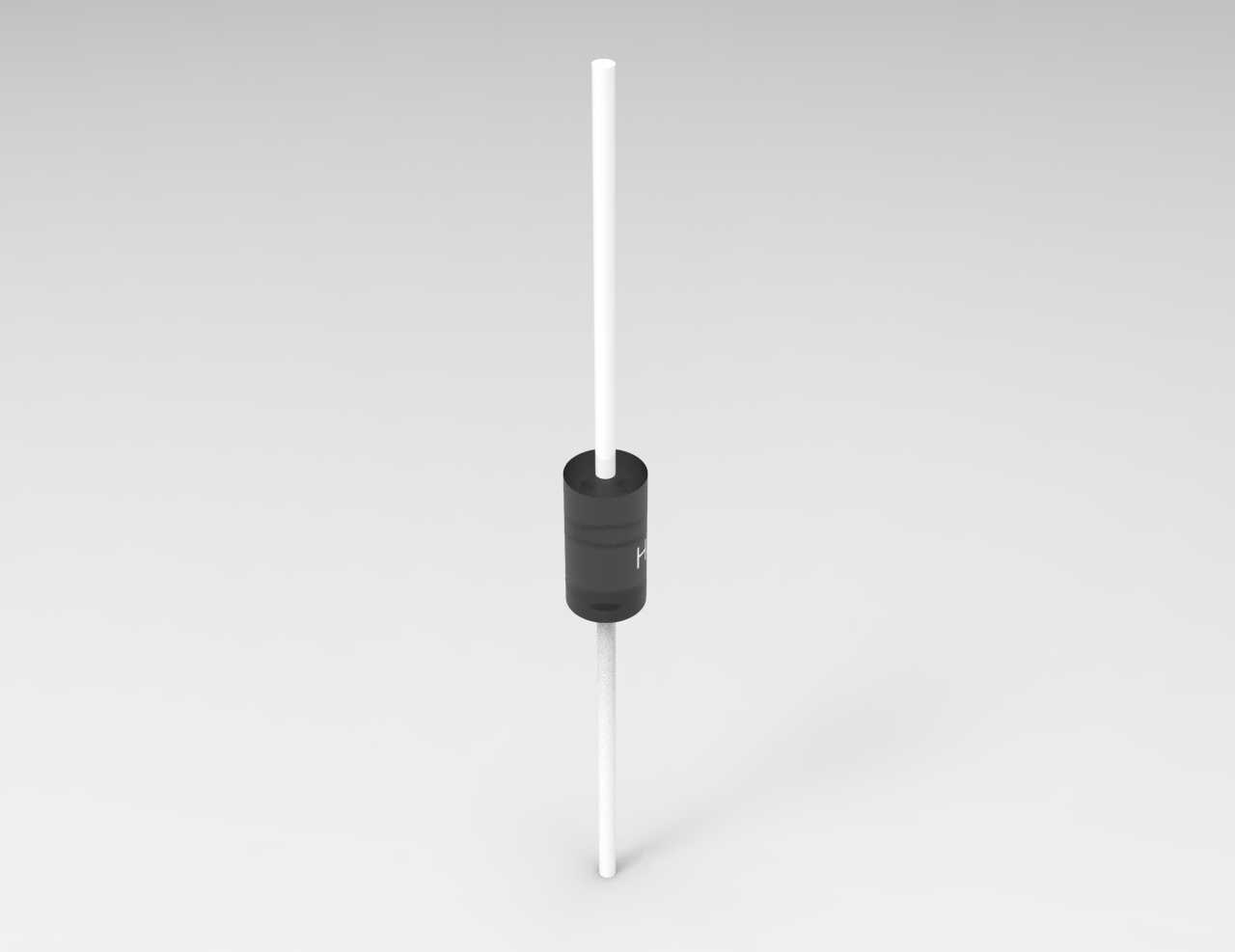

　　在日常做电路板结构布局、电源类产品三维布线的过程中，直插式快恢复二极管是经常会碰到的基础元器件，HER304这类器件，常被用在开关电源次级整流、高频逆变电路的续流回路、小功率适配器的输出整流环节，很多做消费类电源、工业控制板卡的结构工程师，在做PCB板级装配校验的时候，都需要精准的元件三维模型来核对安装间隙，避免元件和周边结构件、其他 taller 元件产生干涉。这个模型还原的是标准DO-27封装的直插二极管结构，主体的环氧塑封本体做了精准的柱形还原，本体表面的标识区域也做了对应结构刻画，两端的引脚采用标准镀锡铜引线的尺寸还原，引脚的直径、伸出长度都符合行业通用的量产元件尺寸规范，引脚的同轴度也和实际量产元件保持一致，

　　不会出现建模时引脚偏移导致的装配校验误差。做这类元件建模的时候，首先要考虑的是PCB封装的匹配性，两个引脚的中心间距严格对应DO-27封装的焊盘间距，确保在三维装配时，引脚能准确插入PCB对应的通孔焊盘，不会出现错位；其次是本体的外径和总长度，要匹配实际元件的安装高度，很多工程师在做电源产品的外壳设计时，容易忽略二极管本体的高度，导致外壳合盖时压到元件本体，造成元件损伤或者装配应力，这个模型的本体高度、引脚伸出本体的长度都按照量产实物的公差中值做了建模，能准确反映元件安装后的实际占用空间。从实际应用场景来说，这类二极管在波峰焊装配的时候，引脚的成型角度也会影响最终的安装高度，模型里的引脚是按照出厂直脚状态做的，

　　工程师在做装配仿真的时候，可以根据自己产品的引脚成型要求，对引脚部分做折弯编辑，核对不同成型角度下的元件占用空间，比如卧式安装时的本体贴板高度、立式安装时的总高度，都能通过这个基础模型快速调整校验。另外，模型的本体和引脚做了独立的结构区分，在做渲染或者BOM物料统计的时候，可以快速给不同部分赋予对应的材质，本体的黑色环氧材质、引脚的金属镀锡材质都能快速匹配，不需要额外拆分结构。很多新手工程师在做电路板三维建模的时候，容易忽略这类分立元件的尺寸准确性，随便找个近似尺寸的圆柱体代替，结果在做热仿真或者结构干涉检查的时候出现偏差，比如二极管本体和旁边的电解电容距离过近，影响散热，或者引脚长度过长，

　　和底层的布线或者金属外壳产生安全距离不足的问题，这个精准的模型就能避免这类问题，在设计阶段就把安装边界核对清楚。从设计思路上，建模的时候没有做多余的结构简化，既保证了尺寸的准确性，又控制了模型的面数，不会因为模型过于复杂导致整个装配体文件卡顿，适合在大型的电路板装配、整机结构设计中直接调用，不需要再做额外的简化处理。实际选型使用的时候，HER304作为3A电流等级的快恢复二极管，反向耐压400V，反向恢复时间在几十纳秒级别，适合高频整流场景，对应的三维模型尺寸匹配，能帮助结构工程师在设计阶段就确认元件的安装空间，不需要等实物样品回来再核对尺寸，缩短产品开发的周期，尤其是在做高密度布局的开关电源产品时，板上元件排布紧凑，每一个元件的准确尺寸都关系到最终产品的可装配性，这类精准的分立元件模型，是结构设计过程中必不可少的基础资源。在做安规距离校验的时候，也能通过这个模型准确测量二极管引脚之间、引脚和周边导体之间的电气间隙，确保产品符合对应的安规标准要求，不会因为模型尺寸偏差导致安规距离计算错误，后续整改带来不必要的成本增加。
