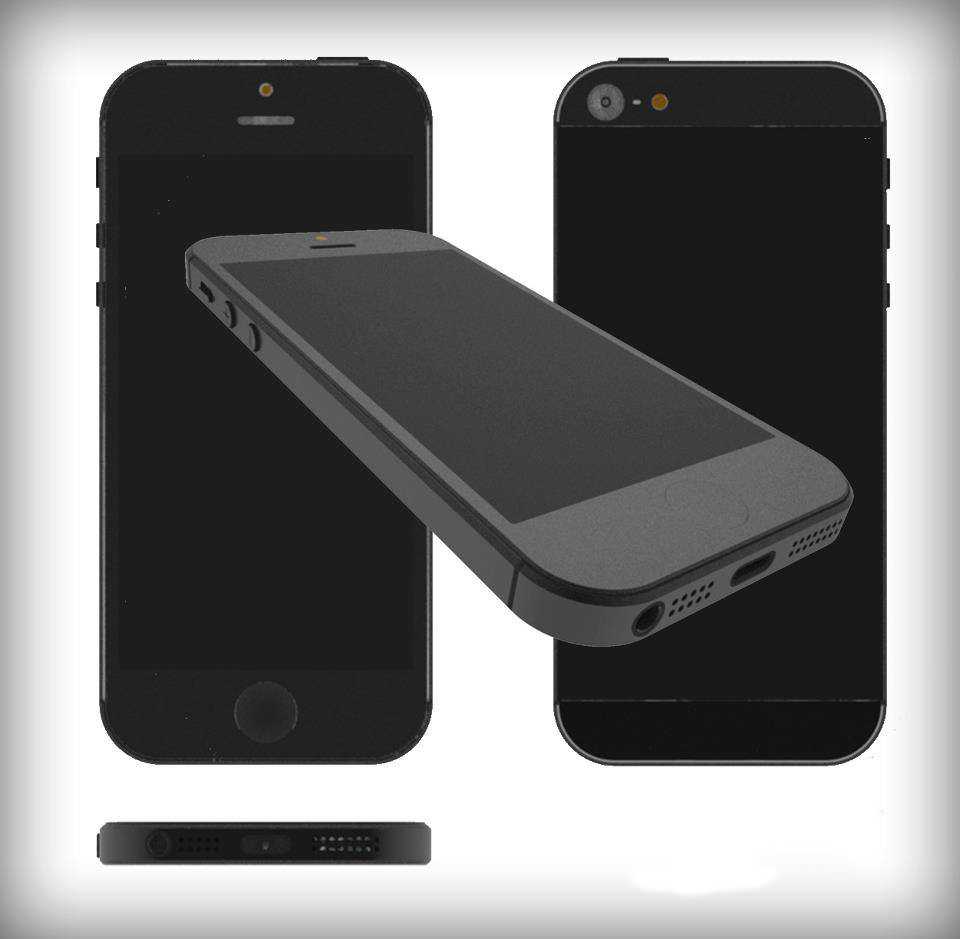

苹果iPhone5智能手机外观结构三维数模

这款三维数模完整还原了iPhone5的整机外观结构与装配关系，建模过程中严格参照量产机型的实际装配公差要求，对机身各部件的衔接间隙做了精准还原，可直接用于数码产品外观设计参考、保护套开模验证、展示场景搭建等实际工程场景。从结构设计逻辑来看，整机采用一体化铝合金中框搭配上下两段玻璃嵌件的设计思路，中框作为整机的结构承力核心，集成了SIM卡槽开孔、侧边按键安装位、天线隔断条布局，建模时特意保留了中框内侧的加强筋结构与卡扣位特征，方便后续做结构衍生设计时参考内部元器件的避让空间。机身正面的2.5D玻璃面板与中框的衔接处做了0.1mm的倒角过渡处理，对应实际生产中玻璃与金属中框的装配公差带，避免出现结构干涉问题；正面听筒开槽、前置摄像头开孔、正面指纹识别模组的位置都严格对齐机身纵向中轴线，开孔边缘的圆角参数完全匹配量产机型的CNC加工工艺要求，没有出现建模时常见的直角锐边问题。机身背部的主摄像头模组、双色温闪光灯开孔位于背部左上角的凸起区域，建模时还原了摄像头保护镜片与金属保护圈的层叠装配关系，凸起高度控制在0.7mm，匹配实际机型的镜头突出量，做配套保护壳设计时可以直接参考这个数值预留镜头避让空间。底部的扬声器开孔、Lightning接口开孔、3.5mm耳机接口开孔的孔位间距、孔径大小都完全参照实物测绘数据，每个扬声器出声孔的内侧都做了0.05mm的倒角，对应实际生产中的钻孔去毛刺工艺，避免建模特征与实际加工要求脱节。侧边的音量键、静音拨片、电源键的装配间隙都控制在0.08mm，按键的弧度贴合手指按压的人体工学曲面，按键内侧的触发凸点结构也做了完整还原，可用于按键手感模拟、按键模具设计的参考。整机的外形尺寸严格控制在123.8mm的机身长度、58.6mm的机身宽度、7.6mm的机身厚度，这个尺寸参数是做配套周边产品设计时的核心安装边界，不管是做钢化膜贴合定位、保护壳内腔尺寸设计、桌面展示支架的适配结构，都可以直接调用这个数模的外形轮廓做干涉检查，不需要重复测绘实物。在实际行业应用中，这款数模可以用于消费电子设计教学中的结构拆解演示，帮助初学者理解一体化金属中框手机的结构布局逻辑；也可以用于数码周边产品的快速开发，设计师不需要从零开始绘制机身轮廓，直接在数模基础上做配套结构的设计，能大幅缩短前期测绘建模的周期；还可以用于产品渲染展示场景，搭建数码产品评测、新品发布类的三维展示场景时，直接调用该数模做材质赋予即可，不需要额外调整外形比例。建模过程中对所有可见外观面都做了G2连续的曲面处理，没有出现曲面褶皱、接痕等问题，金属中框的喷砂质感、玻璃面板的高光质感、按键的金属切边质感都可以通过材质参数快速调整实现，不需要重新修复曲面。对于结构设计从业者来说，这款数模的参考价值在于它完整呈现了早期一体化金属机身手机的结构布局思路，包括天线隔断条的位置选择、开孔与结构强度的平衡、按键与中框的装配方式，这些设计逻辑至今仍在很多直板智能手机的结构设计中沿用，通过拆解这款数模的特征布局，可以快速理解消费电子结构设计中外观与结构平衡的核心思路，避免在自主设计时出现结构强度不足、装配干涉、信号屏蔽等常见问题。在做安装边界验证时，只需要将配套产品的数模与该手机数模做装配约束，就能快速检查是否存在干涉、贴合度是否达标，比如做车载手机支架的夹臂设计时，可以直接参考机身侧边的弧度与厚度，调整夹臂的夹持行程与内侧软垫的压缩量，确保夹持稳固且不会刮伤机身表面；做防水配件设计时，可以参考机身各个开孔的位置与尺寸，设计对应的密封塞结构，验证密封配合的压缩量是否满足防水等级要求。
