SMD贴片式LTE/WCDMA无线通信模块

　　做工业物联网终端结构设计这几年，碰到过不少因为无线模块选型没卡准安装边界，导致后期整机PCB改版、结构外壳重新开模的糟心事，这款SIM7100A贴片式多模无线模块的三维数模，刚好能解决前期选型和结构干涉检查的核心痛点。先从实际落地的场景说，这类模块现在用得太广了：工业网关里要靠它做设备数据的远程回传，共享类终端比如自助售货机、共享充电桩靠它完成支付指令和状态数据的上下行，车载定位终端里它除了基础通信还要兼顾网络制式的兼容，甚至不少户外安防的摄像头、智慧农业的采集节点，都会选这类贴片式模块来做无线链路，相比插件式的模块，它的SMD安装方式更适合SMT流水线批量贴片，能省掉后期手工插件的工序，提升量产一致性。

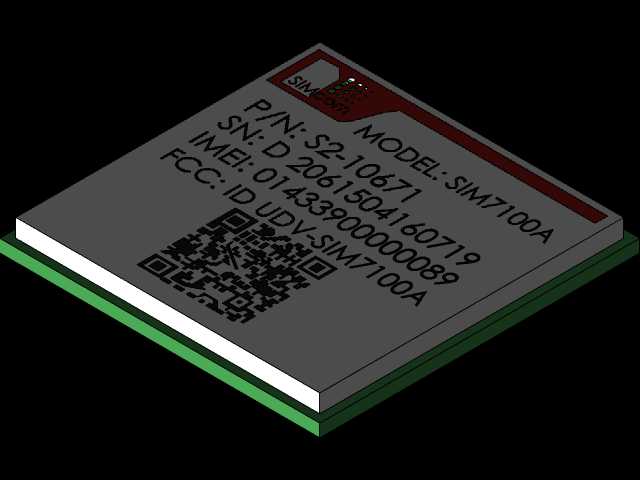

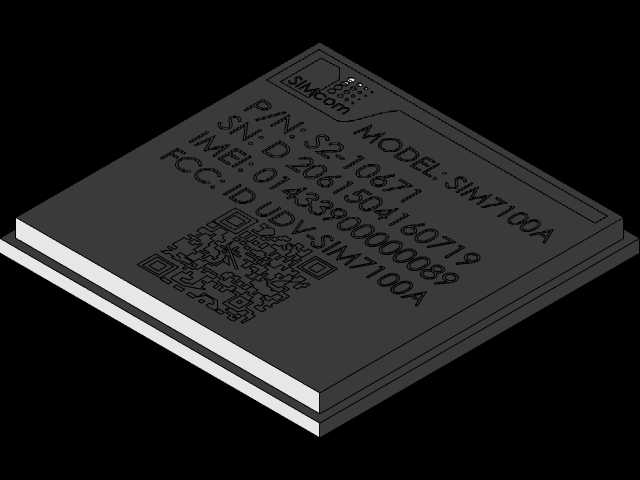

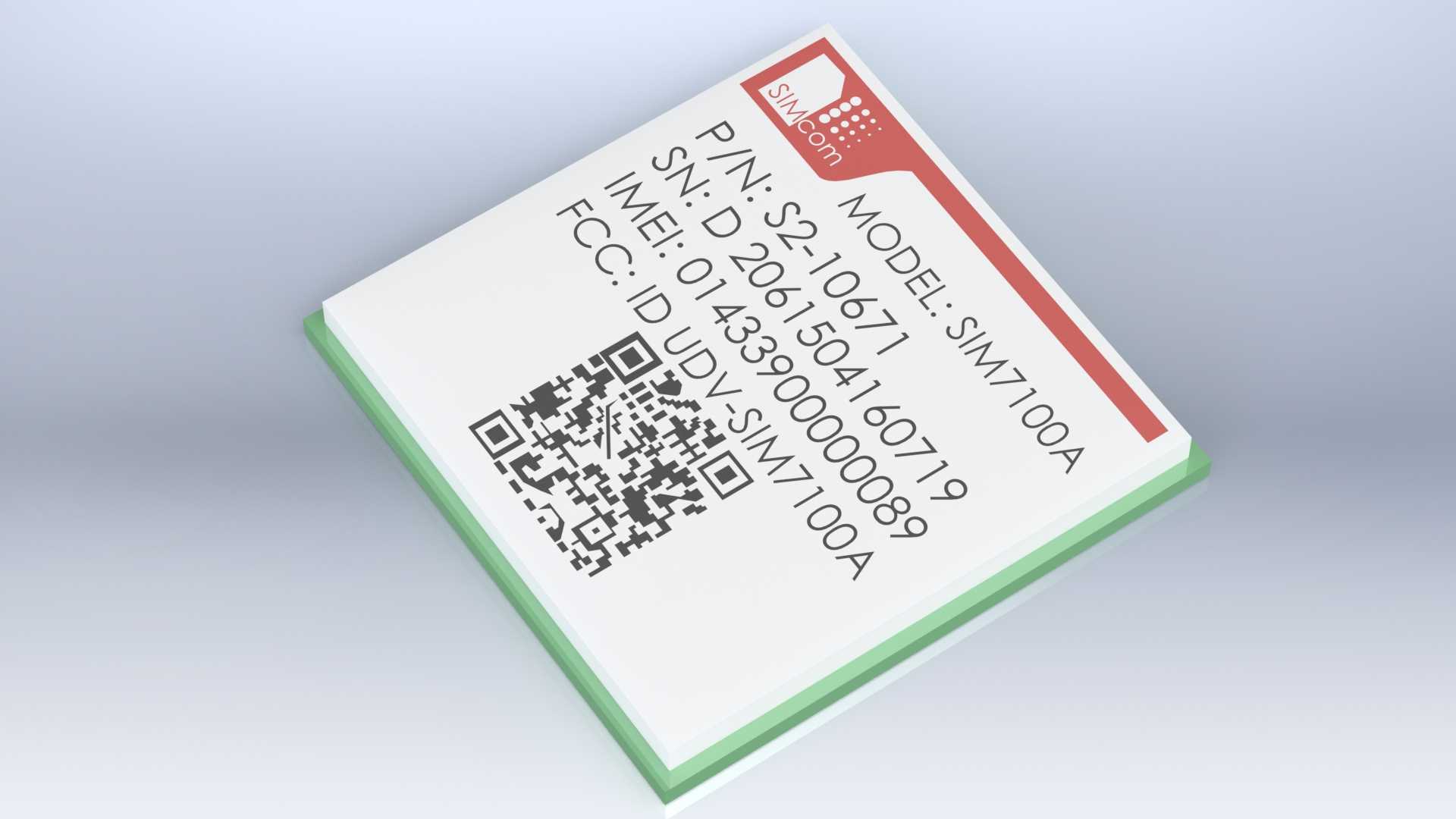

　　从功能特性上看，这款模块支持LTE和WCDMA制式，能覆盖国内三大运营商的主流蜂窝网络频段，不用额外做外置的基带电路，模块本身已经集成了射频前端、基带处理单元，硬件设计的时候只需要预留好SIM卡座、天线馈点、电源滤波电路就行，能大幅缩短终端产品的研发周期。做结构设计的时候最在意的就是安装边界，这款模块采用标准的LCC贴片封装，整体是规整的长方体结构，边缘做了微小的倒角处理，底部的焊盘排布完全符合SMD回流焊的工艺要求，建模的时候已经把模块顶部的丝印标识、侧边的封装厚度、底部焊盘的凸台高度都做了1:1还原，导入PCB结构协同检查的时候，能精准核对模块和周边元件的安全间距——比如模块和屏蔽罩的间隙要留够0.3mm以上，避免焊接的时候屏蔽罩压到模块本体，天线馈点的位置要和主板上的馈线焊盘对齐，减少射频走线的长度带来的信号损耗。

　　说下设计思路层面的参考价值，这类通信模块的三维数模，最核心的作用不是做外观渲染，而是给结构工程师做装配干涉检查、给硬件工程师做PCB布局参考、给热设计工程师做散热路径评估。模块本身工作的时候会有一定的温升，尤其是在高速数据传输的工况下，所以建模的时候还原了模块的真实材质分层：顶部的丝印层是耐高温的油墨，中间的基材是高导热的FR-4等级板材，底部的焊盘是镀锡处理，做热仿真的时候可以直接赋予对应的材料参数，评估模块在密闭外壳里的温升情况，提前预留散热铜皮或者导热垫的位置。另外模块顶部的二维码和丝印字符的位置也做了精准还原，后期做整机外壳的开窗设计的时候，可以准确避开丝印区域，或者预留出扫码的窗口，方便产线做模块的信息追溯。

　　实际选型的时候还要注意安装的工艺要求，这类SMD模块对焊盘的平整度、钢网的开孔厚度有明确要求，三维数模里还原了模块底部焊盘的实际尺寸和位置，硬件工程师可以直接参考数模里的焊盘坐标来做PCB封装，不用再对着规格书反复核对尺寸，避免出现封装画错导致的焊接虚焊、模块偏移的问题。另外模块的侧边没有突出的接插件，整体高度控制得很低，适合用在对厚度有要求的薄型终端里，比如手持数据采集器、便携式检测设备这类对内部空间要求苛刻的产品，不用额外预留接插件的插拔空间，能进一步压缩整机的厚度尺寸。

　　不少工程师做设计的时候容易忽略模块的安装应力问题，这类贴片模块如果在布局的时候靠近PCB的螺丝孔、板边易变形的位置，后期整机装配的时候PCB受力变形，很容易导致模块的焊盘开裂，出现通信中断的问题，用这个三维数模做布局的时候，可以提前把模块布置在PCB中间应力最小的区域，和螺丝孔、板边预留足够的距离，从设计源头规避可靠性风险。另外数模里还原了模块的真实外轮廓，做外壳设计的时候，可以精准计算模块和外壳内壁的间隙，既不会因为间隙太小压到模块，也不会因为间隙太大浪费内部空间，对于追求紧凑设计的物联网终端来说，每0.1mm的空间节省都能给其他元件留出更多设计余量。
