汽车用弧形连接支撑结构件

项目分类:汽车类 发布时间:2021-10-25 ID:337941

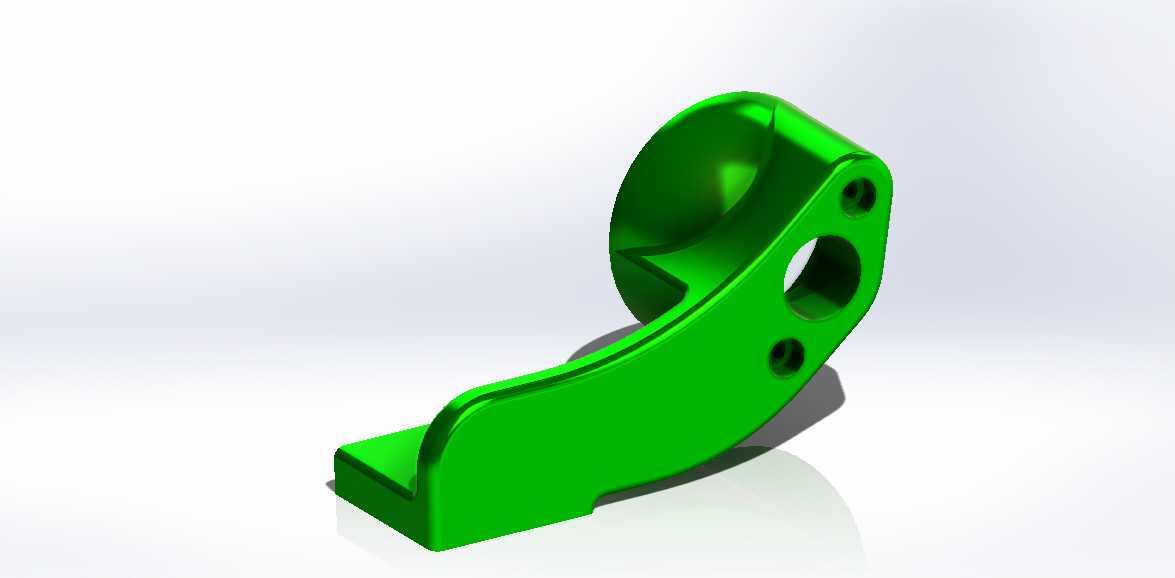

  • 汽车用弧形连接支撑结构件

  该弧形支撑连接件主要应用于乘用车辆底盘附属机构与车身覆盖件的连接点位,也可适配小型专用作业车辆的操纵机构联动部位,在实际装车场景中,这类零件承担着分散局部载荷、维持部件相对位置精度的作用,避免相邻部件在车辆行驶过程中因振动产生相对位移,同时抵消部分路面传递的冲击载荷,减少应力集中对周边薄壁结构的损伤。从功能特性来看,零件主体采用一体化弧形过渡结构,没有多余的拼接焊缝或装配接缝,整体刚性表现更均匀,大端的半开放弧形槽用于卡接对应直径的圆形杆件,槽体内壁做了贴合圆弧面设计,装配后可与杆件外圆形成面接触,相比点接触的卡扣结构,接触应力更低,长期使用不易出现压痕或松旷。零件臂身沿受力方向做了等强度变截面设计,靠近安装端的位置厚度更大,

  向弧形连接端逐步过渡收窄,在保证整体抗弯强度的前提下尽可能降低零件自重,符合汽车零部件轻量化的设计要求。臂身上分布的三个通孔分别承担不同的装配作用,靠近大端的大直径通孔用于穿装铰接销轴,实现零件与相邻活动部件的转动连接,孔位边缘做了倒角处理,既方便销轴装配时的导入,也能消除孔口的锐边应力集中,避免长期交变载荷下孔位边缘萌生裂纹;另外两个小直径通孔为螺栓安装孔,用于将零件的固定端锁紧在车身或底盘的安装基座上,孔位的位置度公差控制在0.1mm以内,保证装配后铰接点的运动轨迹符合设计预期,不会出现卡滞或运动干涉。设计过程中,首先根据安装点位的空间边界确定零件的整体轮廓,先锁定两个安装基准的相对坐标:固定端的安装平面与铰接端的圆弧中心距,

  再根据周边部件的运动包络线修正臂身的弧形轮廓,确保零件在全行程运动中与周边的线束、管路、钣金件保持至少3mm的安全间隙,避免行驶过程中出现摩擦异响或部件磨损。安装边界方面,零件固定端的底面为平整安装面,装配时需贴合基座的对应平面,两个螺栓孔的中心距为固定值,适配对应规格的标准螺栓,拧紧力矩需符合整车装配的扭矩规范,避免力矩过大导致零件臂身变形,或力矩不足出现连接松旷;铰接端的弧形槽开口方向有明确的装配朝向要求,需保证卡接的杆件在运动过程中不会从槽口脱出,槽口的宽度尺寸略小于杆件直径,装配时借助零件材料的微量弹性变形卡入,装配后可形成一定的预紧力,减少杆件在槽内的晃动。这类零件在建模过程中需要重点关注圆弧过渡处的曲率连续性,

  避免出现折线或曲率突变,否则在后续做有限元强度分析时,会在突变位置出现虚假的应力集中结果,影响结构优化的判断;同时所有安装孔的轴线需保证与对应安装面垂直,垂直度公差控制在0.05mm以内,避免装配时螺栓出现别劲现象,导致装配应力残留。在实际维修替换场景中,这类零件的磨损通常出现在铰接孔内壁和弧形槽的接触面上,当磨损量超过0.2mm时就需要及时更换,否则会导致连接部位间隙过大,行驶过程中产生异响,甚至影响操纵机构的动作精度。零件的外形轮廓没有尖锐外凸结构,所有外边缘都做了R1以上的圆角处理,既避免装配过程中划伤操作人员,也减少了应力集中点,提升零件的疲劳寿命。
