轻型卡车底盘防护承载结构设计

城配轻型卡车日常运营场景复杂，常需驶入施工便道、非铺装路面、乡村机耕道，甚至部分临时堆放建材的工地内部道路，路面凸起的石块、裸露的钢筋头、废弃建材边角料，以及坑洼路面托底时的硬冲击，都会直接威胁底盘下方布置的油底壳、变速箱壳体、制动管路、燃油管路等核心部件，这类部件一旦受撞击破损，轻则导致车辆抛锚延误配送时效，重则引发油液泄漏、制动失效等安全事故，底盘防护结构的可靠性直接关系到车辆的出勤率与运营安全。

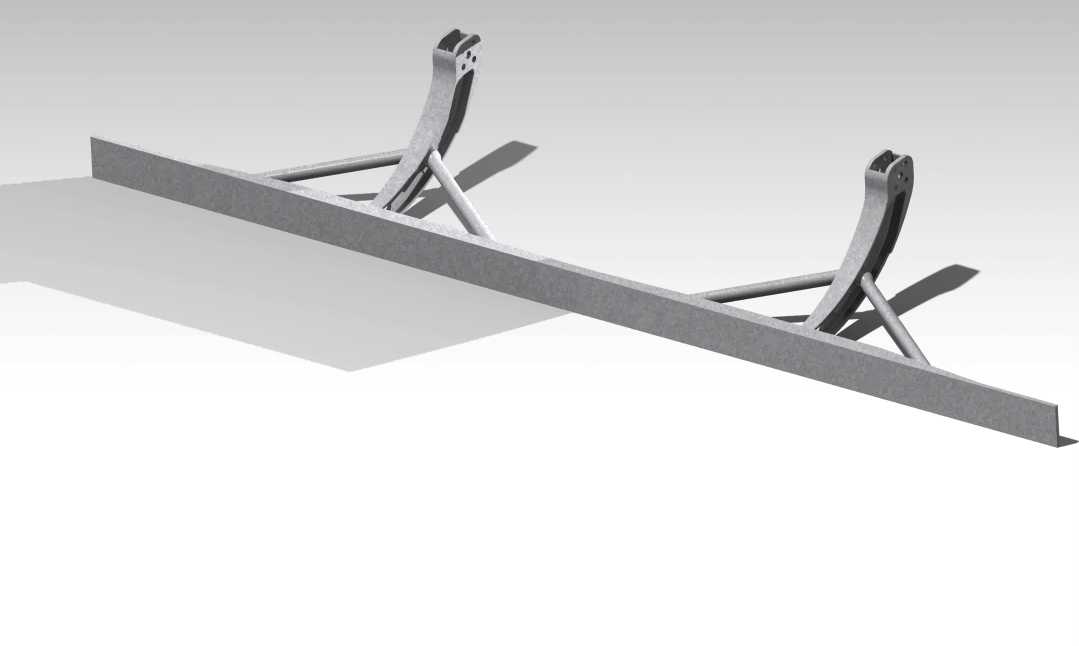

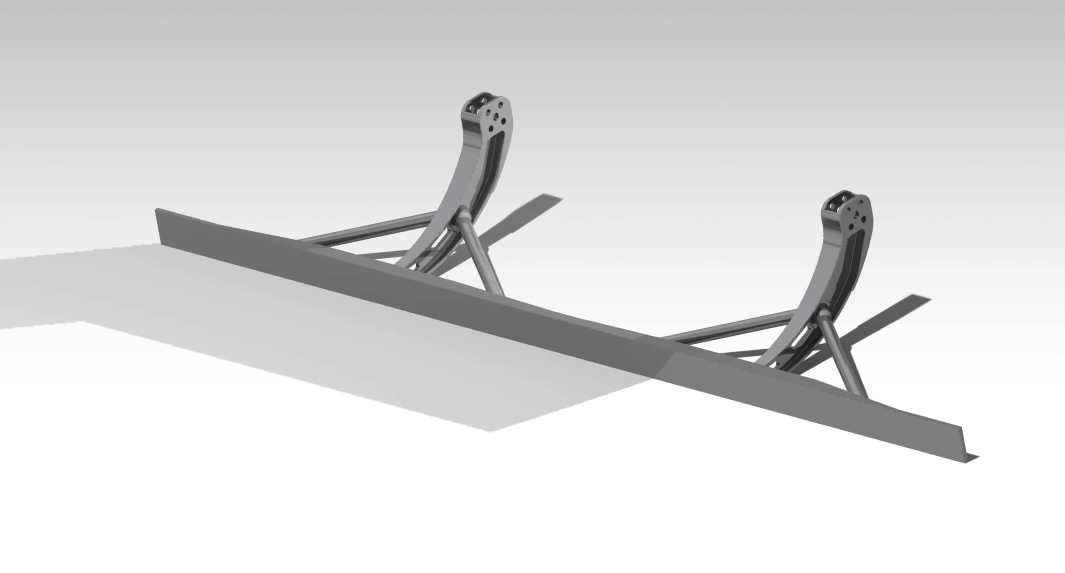

这套防护结构采用横向通长防护梁作为核心受力载体，梁体截面做了变厚度优化，在对应支架安装的高应力区域保留足够的截面高度，向两端延伸的非直接受力区域逐步收窄截面，在不降低整体抗冲击能力的前提下尽可能减少冗余材料。两侧的安装支架采用分叉式斜撑布局，并非简单的垂直悬臂结构，每侧支架都通过多根斜向支撑臂与主防护梁连接，形成稳定的三角受力体系，能将正面受到的冲击载荷快速分散传递到车架纵梁的安装点上，避免局部应力集中导致支架断裂。支架上端的安装面设计了多组螺栓孔位，可适配不同批次轻卡车架的安装孔距偏差，降低现场改装的适配难度，安装面与车架贴合处预留了缓冲垫片的安装空间，避免刚性连接带来的长期振动疲劳问题。

设计过程中针对不同工况的受力做了多轮迭代，正面中部受石块撞击的工况下，主防护梁的最大变形量控制在不侵入底盘部件安全间隙的范围内，支架与梁体连接位置的应力值均控制在材料许用应力区间内，避免出现瞬时冲击断裂的问题。针对车辆斜向冲上陡坡的托底工况，斜撑结构能将侧向分力有效传递到车架，不会出现支架侧向弯折失效的情况。考虑到轻卡用户对整车自重的敏感性，整套结构在保证强度的前提下做了充分的轻量化优化，在高刚度需求的连接区域保留足够的材料厚度，在低应力区域通过减小壁厚、优化截面形状的方式降低整体重量，不会给车辆带来过多的额外载荷，避免影响合规装载质量。

安装边界上，整套结构完全贴合轻卡底盘前部的下方空间，主防护梁的离地高度比前桥最低点略高，既保证车辆通过常规减速带、起伏路面时不会提前剐蹭防护梁，又能在遇到更高的路面凸起时率先接触障碍物，避免障碍物直接撞击底盘核心部件。防护梁的横向宽度覆盖了底盘核心部件的全部布置范围，两侧不会超出车身宽度，避免车辆在狭窄路段会车时剐蹭防护结构。支架的安装位置完全避开底盘上的现有管路、线束走向，不需要对原车部件做额外切割、改动，可直接通过螺栓固定在车架纵梁的预留安装位上，适配多数主流吨位的城配轻卡车型，也可根据具体车型的底盘布局微调支架角度与梁体长度，满足不同车型的改装需求。

实际使用中，这套防护结构不仅能抵御硬冲击，日常行驶中车轮带起的碎石、路面飞溅的杂物也会被防护梁遮挡，避免长期击打导致的底盘部件涂层破损、管路老化加速问题，同时结构本身采用开放式的支撑布局，不会阻挡底盘的通风散热，不会影响发动机、变速箱的正常散热效率，也不会给日常保养检修带来过多遮挡，保养时不需要完全拆卸防护结构即可完成油液更换、部件检查等常规操作。
