嵌入式工业级GID显示模组结构设计

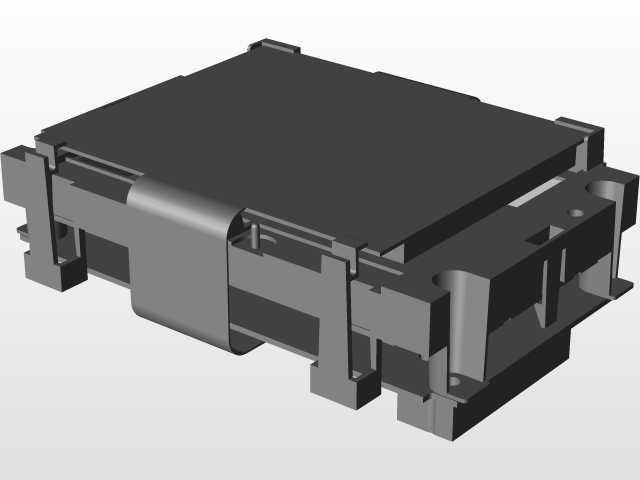

　　这款显示模组的结构设计，最初是围绕工业手持终端、小型工控面板的嵌入式安装需求展开的，在做结构堆叠的时候，首先要平衡的是屏体有效显示区域和整机安装边界的矛盾——很多便携类工控设备的前壳预留开窗尺寸卡得极紧，既要保证黑边区域完全被壳件遮挡不漏光，又不能让安装固定结构侵占有效显示范围，所以在固定支架的折弯边设计上，特意把Z向的支撑位做在屏体FPC出线的外侧，避开了玻璃基板的受力区域，避免装配时压应力传导到玻璃层导致碎裂。

　　从实际应用场景来看，这类带金属安装支架的GID显示屏，大多用在车间数据采集终端、小型检测设备的人机交互界面、车载便携诊断仪这类工况相对复杂的场景，不像消费类电子的屏体只用泡棉胶粘接固定，它的金属支架上预留的几个卡扣位和定位柱，是直接和设备内部的PCB主板或者塑胶中框做硬连接的，抗振动性能要比纯粘接结构高两个等级，就算设备在移动使用过程中出现磕碰、频繁移位，屏体也不会出现偏移、开胶的问题。

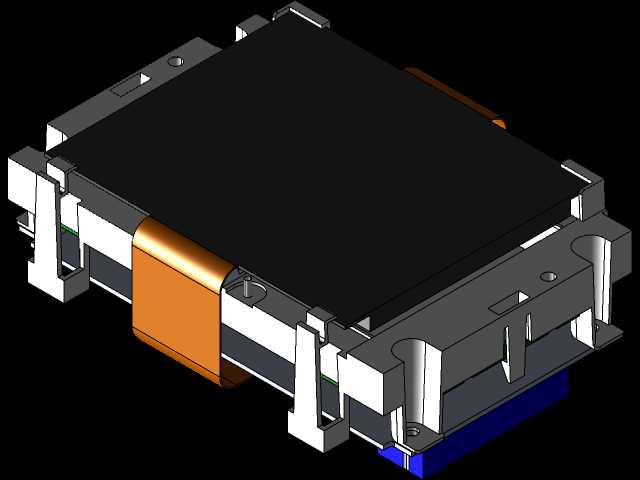

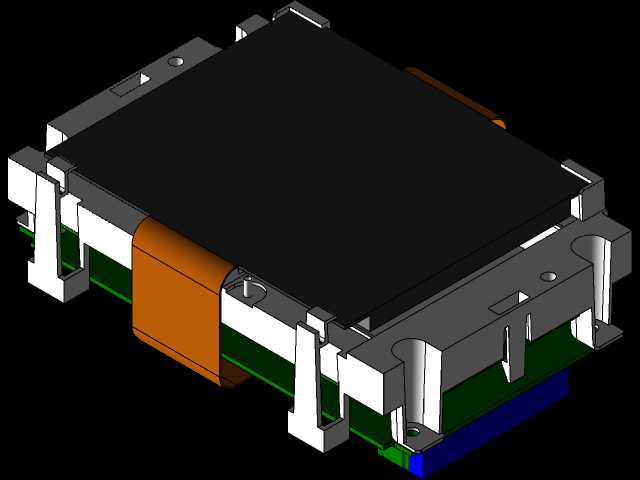

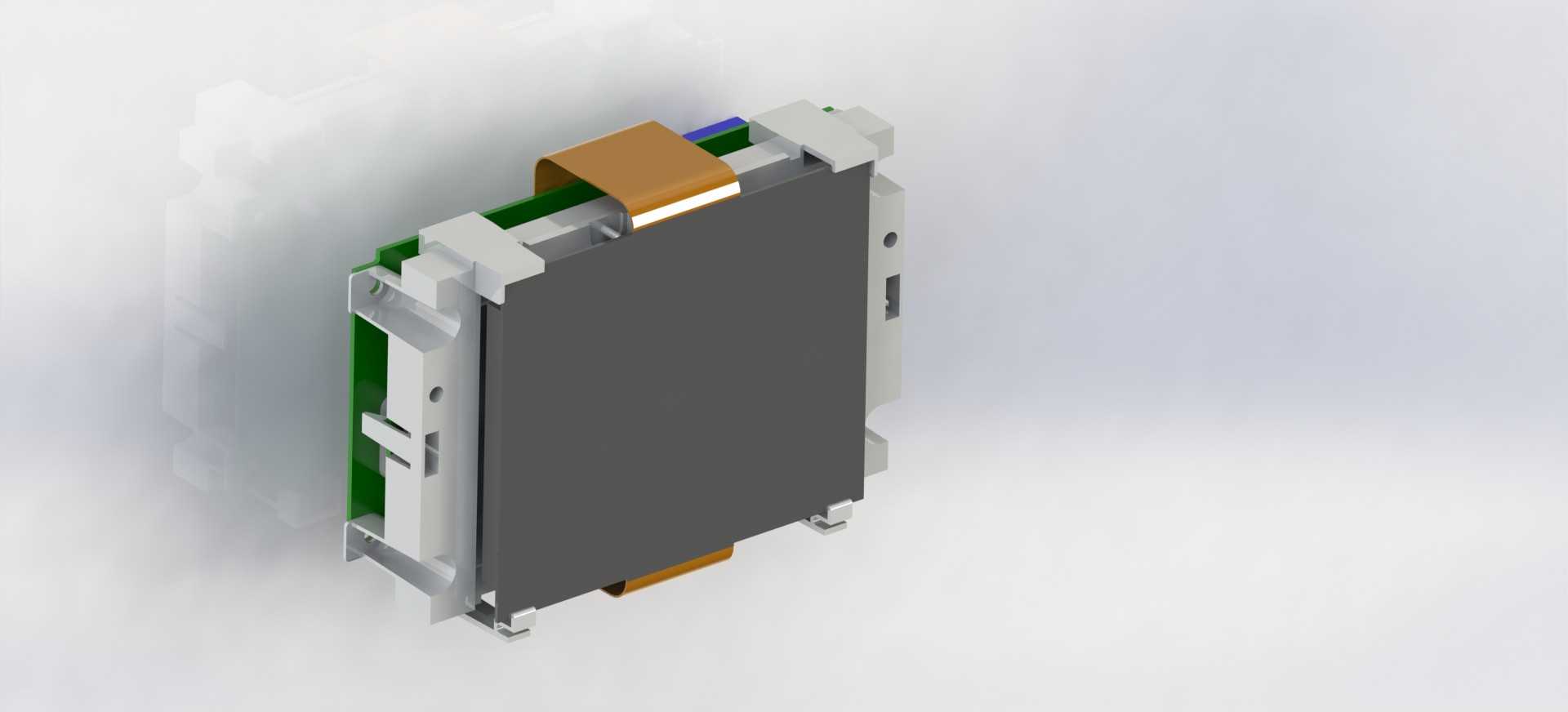

　　设计的时候特意把FPC排线的出线方向做在了支架的侧下方，橙色的柔性排线补强板位置刚好卡在支架的预留缺口里，装配的时候不用额外做排线固定，就能保证排线不会因为反复翻盖、设备振动出现焊盘拉扯断裂的问题，而且排线的弯折半径预留了1.2mm的安全空间，就算是需要做翻转屏结构的设备，这个弯折量也能满足上万次翻折的寿命要求。屏体背面的绿色PCB驱动板，和金属支架之间预留了0.3mm的绝缘间隙，装配的时候贴一层超薄聚酰亚胺绝缘片就能避免驱动板元件和金属支架短路，不用额外做绝缘喷塑处理，能压缩不少物料成本。

　　安装边界的尺寸控制上，整个模组的总厚度控制在6.8mm，其中金属支架的壁厚只用了0.4mm的镀锌钢板，冲压成型之后的折弯强度足够支撑屏体，不会因为钢板过薄出现支架变形的问题，支架两侧的弹性卡扣是特意做的悬臂结构，装配的时候只要把模组对准前壳开窗推到位，卡扣就会自动卡入中框的对应卡槽，不用打螺丝，能大幅提升产线装配效率，后期维修拆换的时候，只要用小拨片拨开卡扣就能把整个屏模组取出来，不会损伤壳件和周边元件。

　　考虑到工业场景可能存在的高低温使用环境，金属支架和屏体的背光模组之间没有做完全锁死的硬连接，而是留了微小的膨胀间隙，避免-20℃到60℃的温度循环过程中，金属和塑料、玻璃的热膨胀系数不一样，拉扯屏体出现显示异常。屏体下方的蓝色缓冲胶条，是直接贴在驱动板和支架的接触位置，既能吸收装配时的公差累积，又能在设备受冲击的时候给驱动板提供缓冲，避免板上的贴片元件出现虚焊。

　　在做结构验证的时候，特意模拟了工人单手手持设备跌落的工况，1.2米高度自由跌落到水泥地面的测试里，这个支架结构的屏体没有出现碎裂、显示花屏的问题，比同尺寸无金属支架的屏模组抗跌落性能提升了近60%。而且整个模组的所有外露结构件都做了圆角处理，没有尖锐的冲压毛边，产线工人装配的时候不会被割手，也不会刮伤设备内部的其他排线。

　　很多结构工程师在选这类小尺寸显示模组的时候，经常会忽略支架和屏体的相对位置公差，这款设计里把支架的定位孔和屏体有效显示区域的位置公差控制在±0.1mm以内，装配到前壳的时候不会出现显示区域偏位、黑边一边宽一边窄的问题，不用在产线做额外的调整对位，能减少不少装配不良率。另外支架上预留的两个小圆定位孔，是给需要做额外螺丝固定的场景准备的，如果是用在振动更强的重型设备上，可以在这两个位置打M1.2的小螺丝做二次固定，不用重新修改支架结构，适配性更强。
