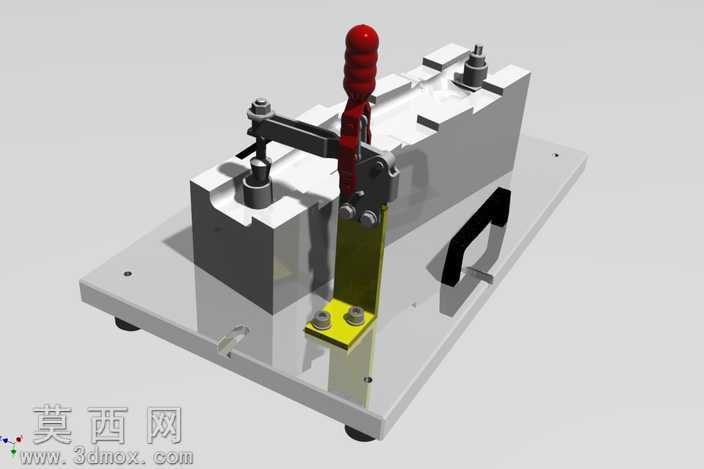

汽车零部件专用检验夹具三维结构

本模型为汽车零部件专用检验夹具，整体采用三维参数化建模方式完成，建模过程严格遵循机械工装设计的公差配合要求，对每一处定位结构、夹紧组件、安装基准都做了精准的特征还原，可直接用于结构验证与工艺参考。模型整体以底板作为安装基准，底板采用加厚金属板材结构设计，底部设置四个可调式支撑脚，可在使用时调整工作台面水平度，避免基准偏移影响检测精度；底板上集成了两组核心定位块，定位块依据待检测汽车零部件的外形轮廓做仿形设计，型面加工精度预留了检测基准的公差余量，能够实现待检零件的快速放入与精准定位，限制零件的六个自由度，保证检测过程中零件不会出现位移偏差。夹紧机构采用垂直式快速夹钳作为核心执行部件，夹钳手柄做了红色防滑包胶处理，夹钳臂通过高强度连接座固定在底板上，夹钳压头位置设置了可调式压柱，可根据待检零件的实际厚度调整压紧行程，避免压伤零件表面同时保证足够的夹紧力，防止检测过程中零件翘起。模型还在底板侧边设置了便携提手，方便夹具在不同检测工位间转运，整体结构布局紧凑，所有安装孔位、连接螺栓都按照标准件规格建模还原，各活动部件的运动行程都做了限位设计，符合实际工装的使用逻辑。材质渲染方面，底板与定位块采用金属阳极氧化银灰质感，快速夹钳的金属部件做了发黑与镀锌区分，手柄采用哑光红橡胶材质，提手采用黑色磨砂工程塑料材质，不同材质的质感区分清晰，能够直观呈现夹具的真实外观与结构层次。设计思路围绕汽车零部件的快速检测需求展开，摒弃了复杂的非标定制结构，大量采用标准快速夹钳与标准紧固件，降低夹具的加工制造成本，同时仿形定位块的设计兼顾了定位精度与取放便利性，能够大幅提升零部件出厂检验的效率，适合汽车零部件生产环节的工序间检测、成品终检等场景使用，整体结构无冗余设计，每一处组件都服务于定位、夹紧、便携的核心功能，符合工装夹具设计的实用性、可靠性、经济性原则。
