摩托车发动机部件专用检验夹具结构设计

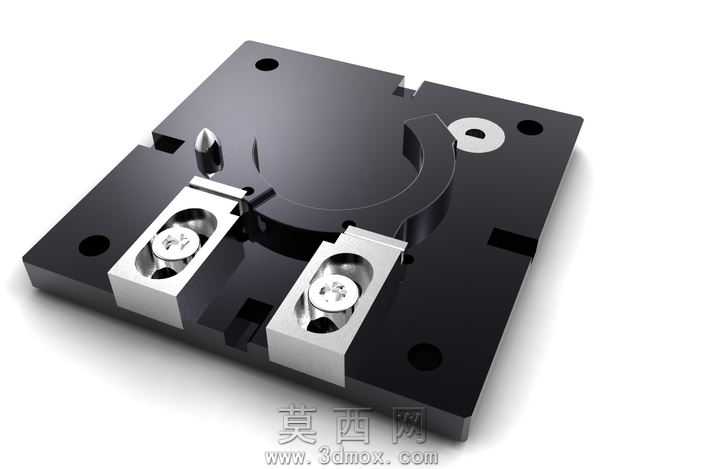

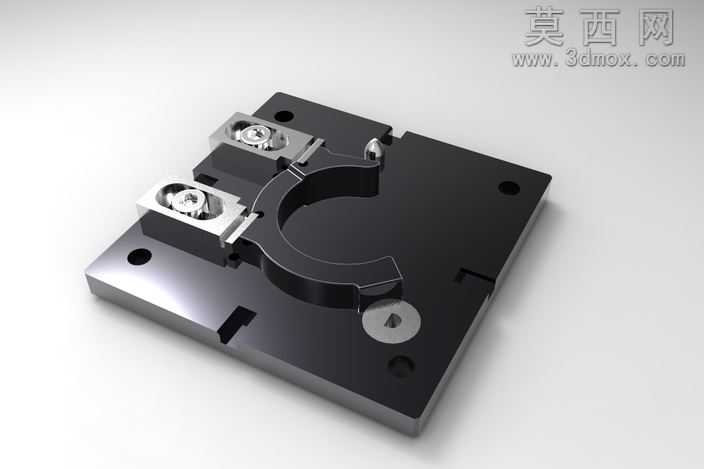

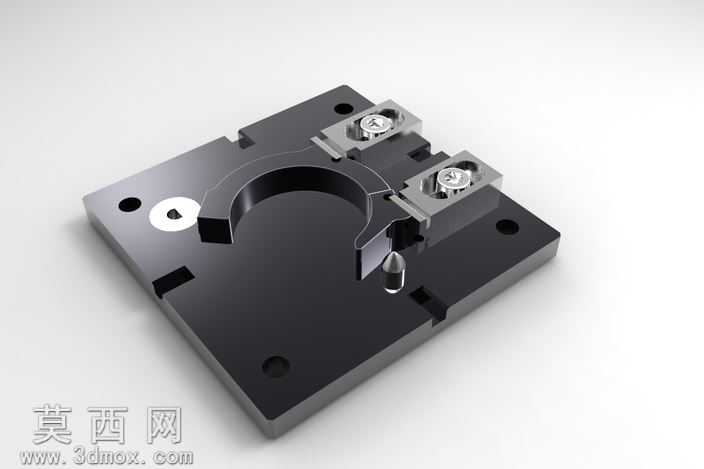

本检验夹具采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械加工工装的设计规范，针对摩托车发动机特定部件的检测需求进行专属结构适配。整体基座采用方形板式结构设计，选用高刚性合金结构钢作为基材，建模时对基座上的定位孔、安装槽、避让缺口均做了精准的尺寸约束，保证基座平面度、孔位同轴度等形位公差符合工装使用要求。夹紧模块采用双侧对称式快速夹钳结构，搭配弧形仿形压块，压块的曲面造型完全贴合待检测发动机部件的外轮廓，建模时通过曲面拟合功能完成压块工作面的造型设计，保证夹紧时受力均匀，不会对工件表面造成压伤，同时避免检测过程中工件出现位移偏差。定位结构采用圆柱销与菱形销组合的一面两销定位方案，建模时对定位销的安装位置、配合公差做了精细化设置，确保工件装夹后重复定位精度满足检测要求。渲染阶段对不同部件赋予了差异化材质：基座部分赋予发黑处理的金属材质，还原工装表面哑光耐磨的质感；夹钳与定位销赋予镀镍光亮金属材质，突出活动部件与定位部件的视觉区分；压块部分赋予调质处理的合金钢材质，体现其高强度的结构属性。设计过程中充分考虑了工装的操作便捷性，夹钳的开合行程、操作手柄的位置均经过人机工程学校验，操作人员可快速完成工件的装夹与拆卸，有效提升检测工序的作业效率。同时建模时对所有活动部件做了干涉检查，确保夹钳开合过程中不会与基座、定位结构、待检测工件发生运动干涉，整体结构紧凑，占用工作台面积小，可直接安装在检测工位的工作台面上使用，适配生产线旁的快速检测场景。
