IDSA纽约警长五星纪念徽章结构设计

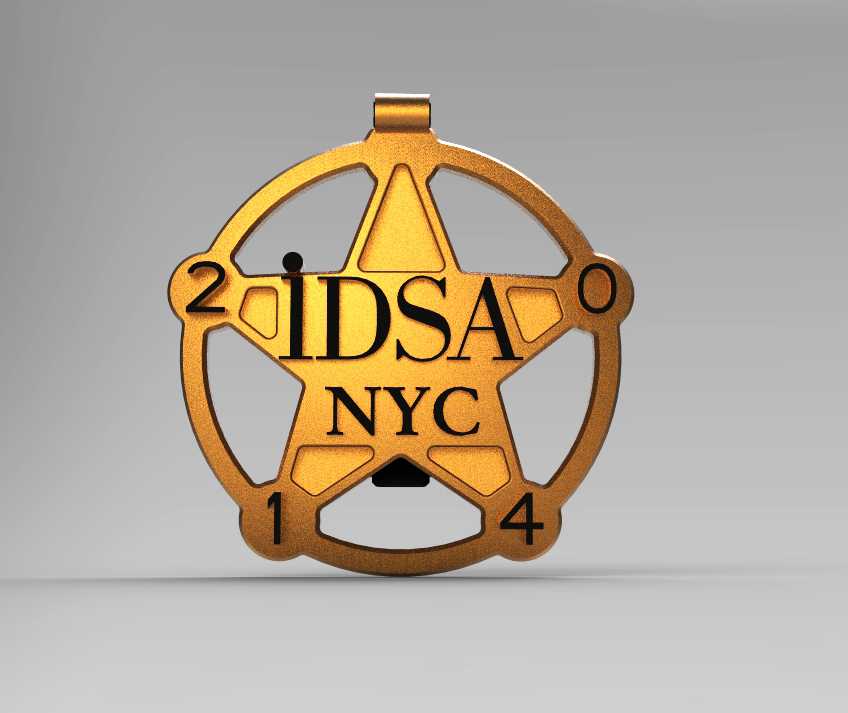

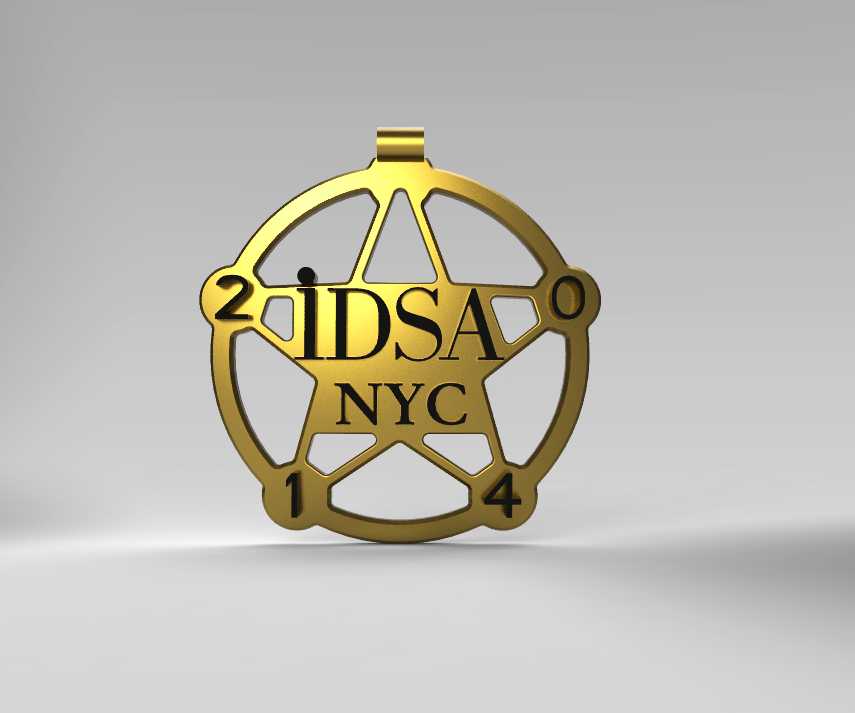

　　这款徽章的结构设计首先考虑了活动参会场景的佩戴需求，整体采用环形五星外框的承载结构，外框边缘做了等宽的圆弧过渡处理，避免尖锐边角剐蹭衣物面料，顶部预留的挂扣结构厚度控制在2mm以内，既可以适配常规挂绳的穿入尺寸，也能兼容别针底座的安装位，不会因为挂扣过厚导致佩戴时出现凸起硌压的不适感。徽章主体的文字区域采用下沉式嵌装结构，IDSA与NYC的字符凸起高度控制在0.8mm，既保证了字符的识别清晰度，也不会因为凸起过高在收纳时出现磕碰掉漆的问题，外框四个点位的数字标识采用与外框一体成型的结构，省去了后续粘接或铆接的装配工序，能有效降低批量生产时的组装误差。

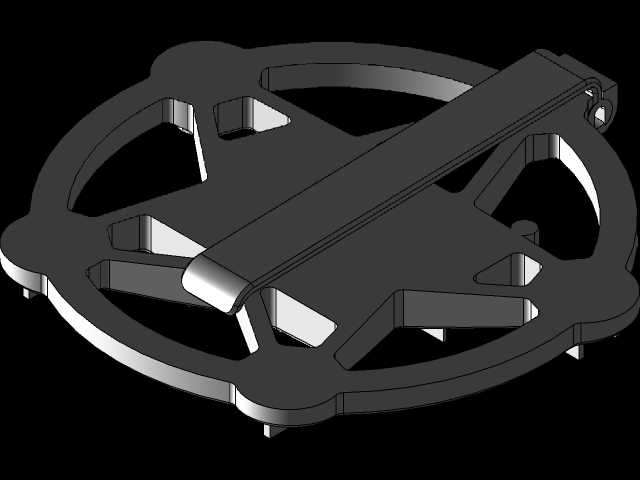

　　背部的推压式卡夹结构是这款设计的核心功能点，卡夹的活动行程设置为6mm，按压端做了防滑纹理处理，用户单指即可完成按压解锁动作，卡夹的咬合面做了细密的齿状结构，咬合深度控制在1.2mm，既能保证夹持在不同厚度的衣物面料上时不会轻易滑落，也不会因为咬合过深在轻薄面料上留下明显的压痕。卡夹与徽章主体的连接采用嵌入式卡扣结构，不需要额外的螺丝或粘接剂固定，装配时直接将卡夹对准背部的卡槽推入即可完成固定，后期如果卡夹出现弹性衰减，也可以直接拆卸更换，不需要整体报废徽章主体。

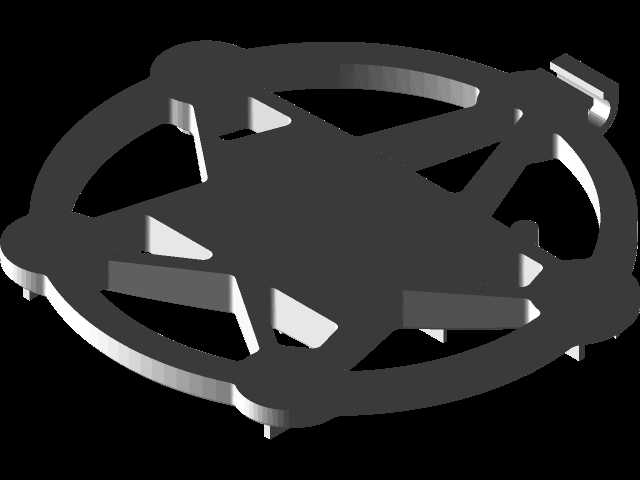

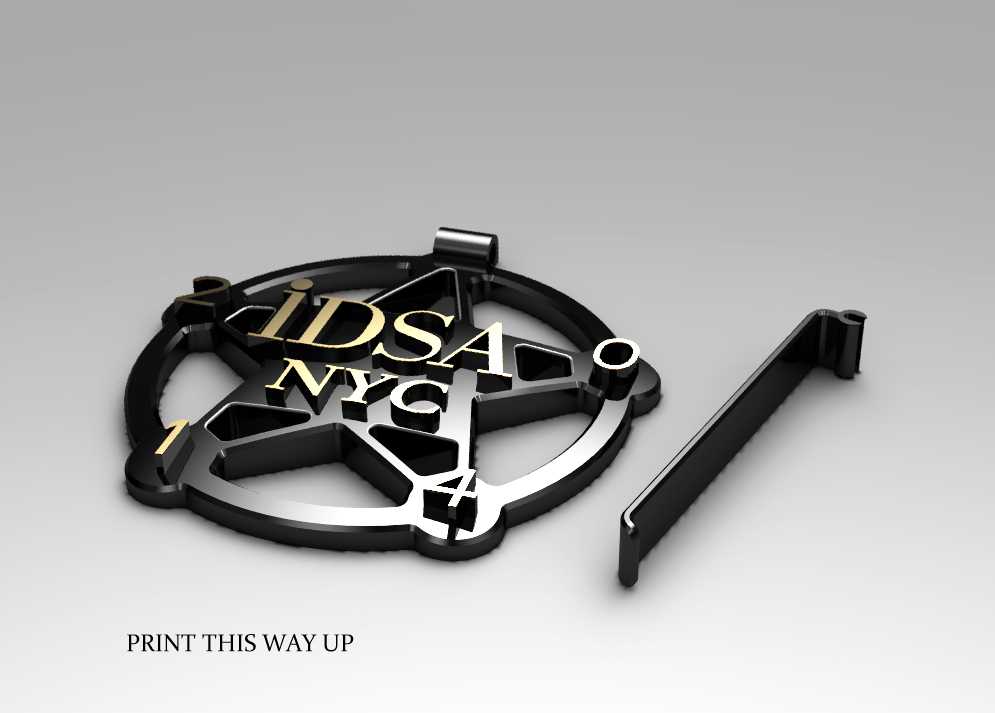

　　从生产适配的角度来看，整体结构拆分为外框主体与背部卡夹两个独立部件，没有多余的细碎零件，两个部件的拔模角度都设置为1.5度，完全适配FDM类型3D打印设备的生产要求，打印时不需要添加过多的支撑结构，仅在挂扣的下方位置添加少量易拆除的支撑即可，打印完成后只需要简单的打磨去除支撑痕迹就能进行后续的表面处理。外框的五星镂空区域做了R1的圆角过渡，避免打印时出现应力集中导致的边框断裂问题，整体壁厚均匀控制在1.5mm，既保证了徽章整体的结构强度，不会因为轻微挤压出现变形，也能最大限度控制材料用量，降低单件的生产成本。

　　在安装边界的适配性上，徽章整体外轮廓直径控制在50mm，整体厚度（含背部卡夹收起状态）为5mm，属于常规配饰的尺寸范围，既不会因为尺寸过大显得突兀，也不会因为尺寸过小导致标识识别度不足。卡夹展开后的最大夹持厚度为10mm，可以适配从薄款衬衫到厚款夹克外套的不同面料厚度，挂扣的内孔尺寸为3mm*10mm，可以兼容市面上绝大多数的常规挂绳、钥匙圈配件，不需要用户额外购买适配的连接配件。表面处理的预留空间上，字符与数字的凸起高度刚好适合做填色或电镀处理，凸起的边缘没有细小的死角，后期做喷漆、电镀或者抛光处理时不会出现积液或者打磨不到位的问题，能有效提升批量生产时的成品合格率。

　　从实际使用场景的验证来看，这款徽章的结构重心刚好落在背部卡夹的中心位置，佩戴在衣物上时不会出现歪斜或者下坠的情况，外框的环形结构在受到意外挤压时，能通过自身的轻微形变分散外力，不会像实心结构那样容易出现凹陷变形。镂空的五星结构除了提升外观辨识度之外，也能有效降低徽章整体的重量，长时间佩戴不会对衣物造成拉扯变形，也不会让佩戴者产生明显的坠重感。卡夹的弹簧部件采用标准的0.5mm线径不锈钢弹簧，属于通用标准件，采购成本低且替换方便，不需要开模定制专用弹性件，进一步压缩了整体的生产制造成本，完全满足小批量定制或者大批量生产的不同需求。
