工作站用铸铝一体式被动散热装置结构

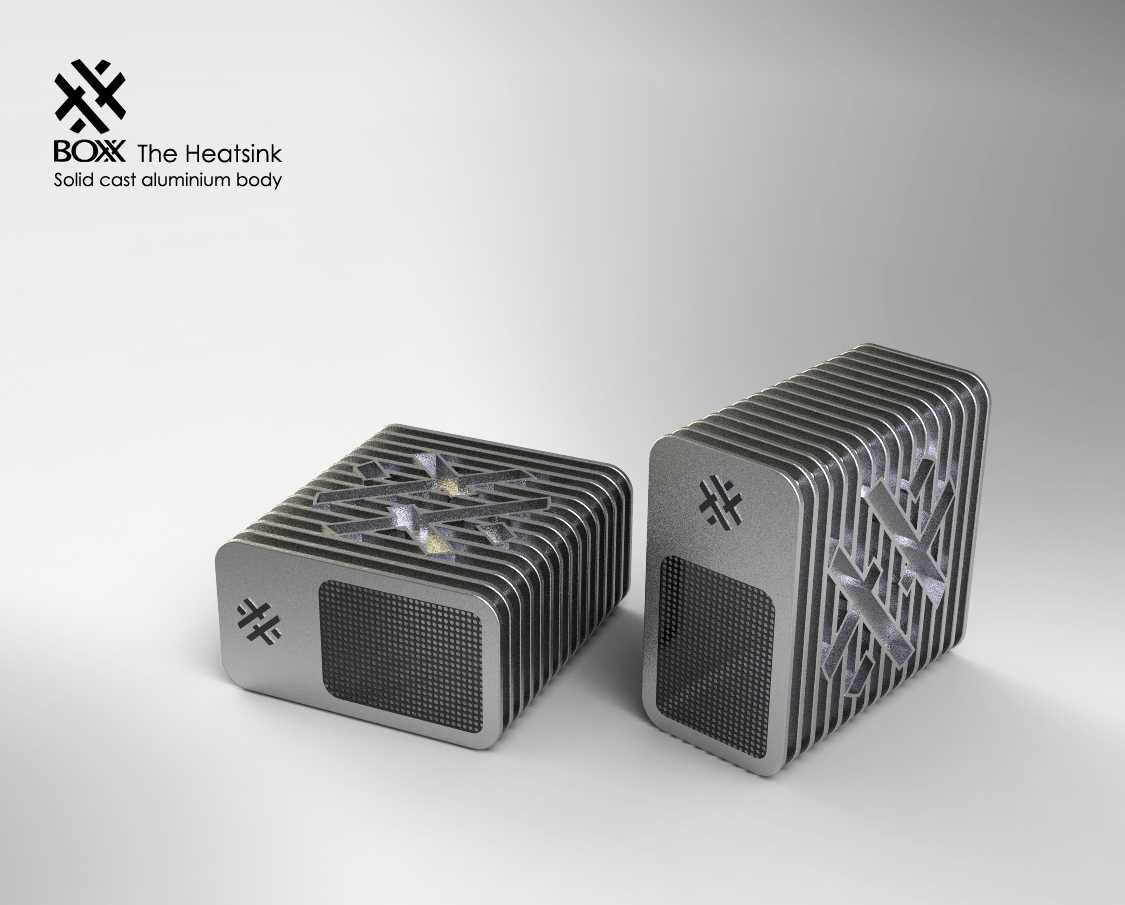

　　这款散热装置采用实心铸铝本体打造，整体为方正的块式结构，外壳与散热鳍片采用一体化铸造成型工艺，没有额外的拼接焊缝与装配间隙，从结构根源上降低了接触热阻，提升热量从热源到鳍片的传导效率。在实际工作站硬件散热场景中，这类被动式散热结构主要适配高功耗计算硬件的无风扇散热需求，相比带风扇的主动散热方案，完全消除了风扇运转带来的振动与噪音，适合对运行静音性、长期工作稳定性有高要求的专业计算场景，比如长时间运行渲染任务的图形工作站、低噪音需求的工业控制计算单元等场景。

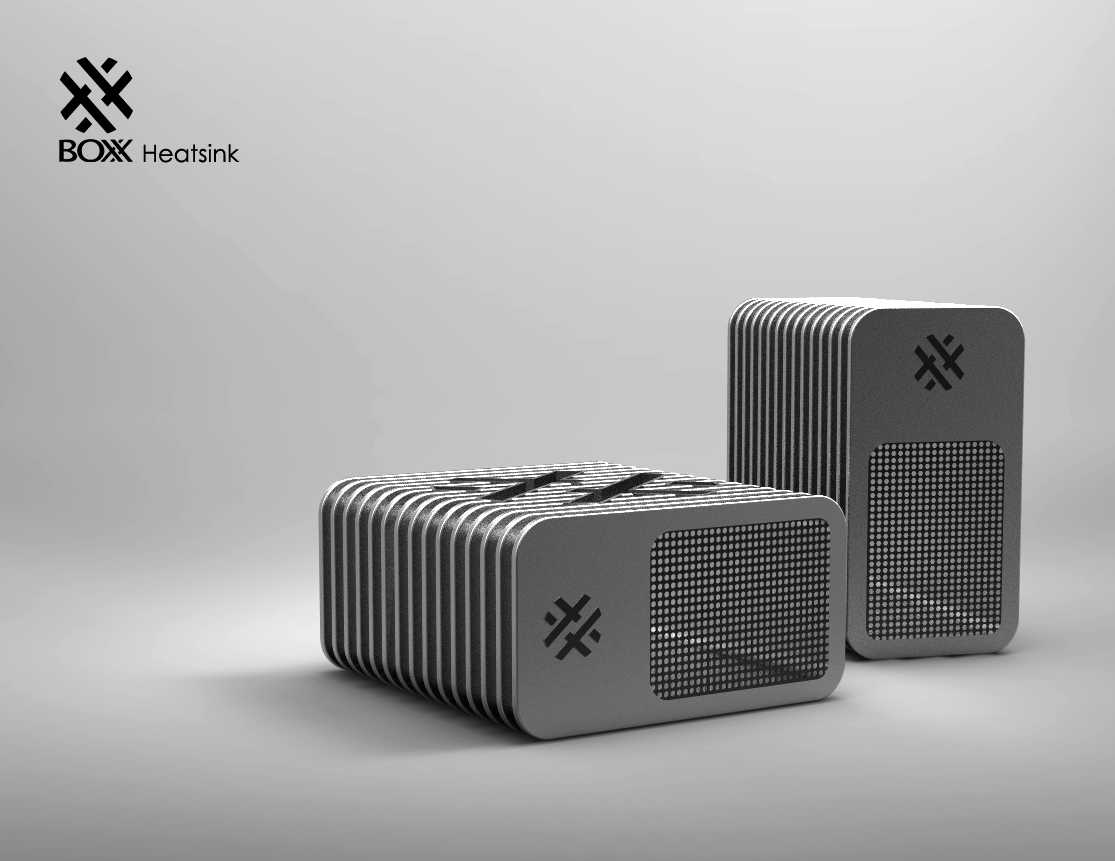

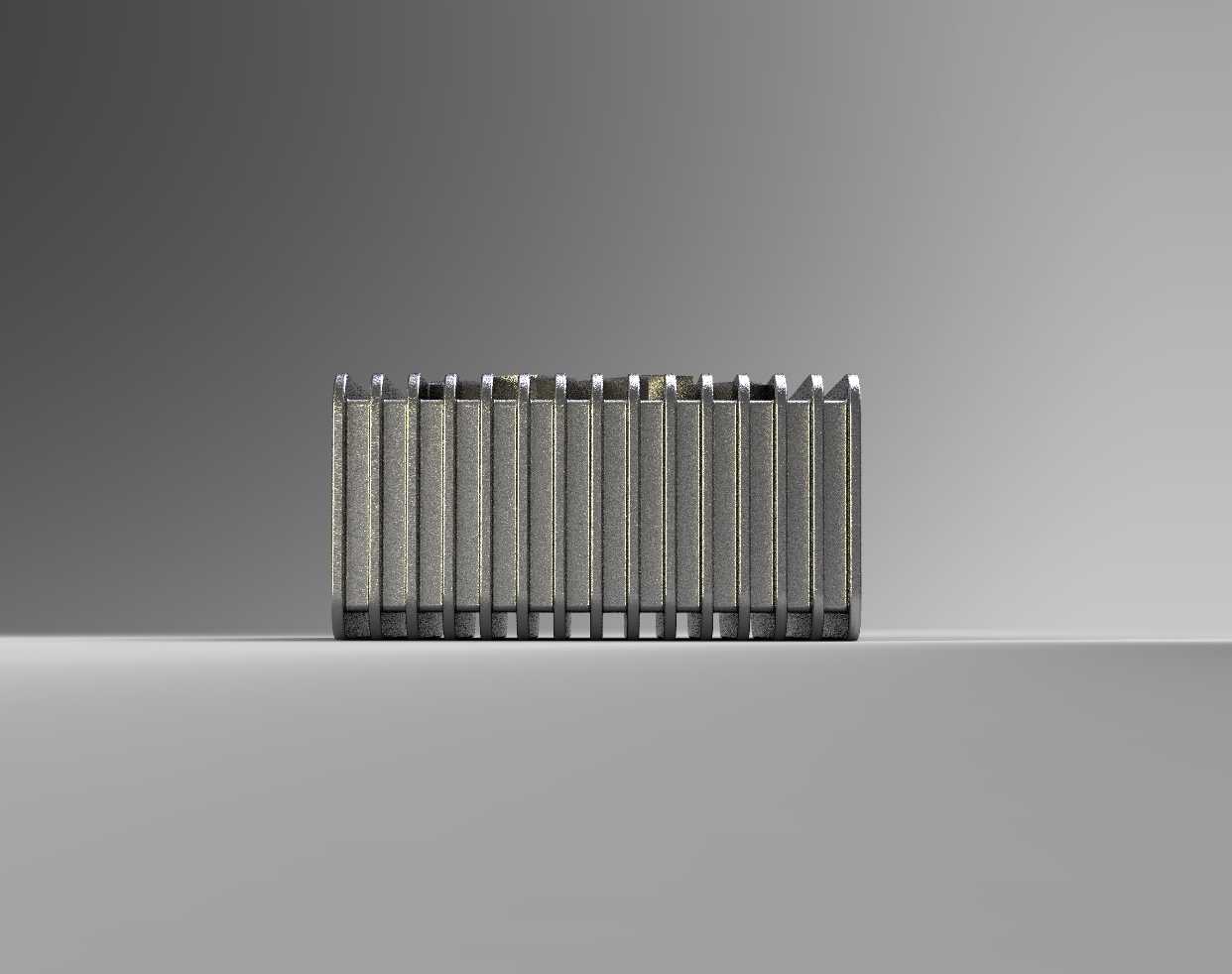

　　从结构设计逻辑来看，装置的两个核心功能面做了明确的功能分区：其中一个端面预留了规整的网格状通风开孔区域，这个区域正对内部热源的安装位，开孔的网格密度经过匹配计算，既可以保证冷热空气在装置内部形成自然对流通道，又能阻挡大尺寸异物进入散热腔体内部，避免积尘或者异物触碰内部硬件造成故障。装置的其余外侧面全部设计为平行排布的竖向散热鳍片，鳍片的厚度与间距经过优化，在保证铸铝工艺可实现性的前提下，尽可能扩大了散热结构与空气的接触面积，鳍片的竖向排布方向也契合热空气自然上升的流动规律，能够在无外力驱动的情况下形成稳定的烟囱效应，持续将鳍片上携带的热量带走。

　　在安装边界与尺寸适配方面，这款散热装置的本体为规整的长方体构型，底部为平整的安装基准面，没有突出的异形结构，安装时可以直接通过底部的预留孔位与硬件安装基板固定，不需要额外设计复杂的转接支架，能够适配标准ITX版型计算主板的安装尺寸，整体外轮廓尺寸控制在小型桌面级设备的可容纳范围内，既可以作为独立的外置散热单元使用，也可以嵌入到定制化的小型工作站机箱内部作为核心散热模块。装置的壳体表面做了细腻的喷砂氧化处理，除了提升外观质感之外，氧化层也能提升铝制表面的热辐射效率，在被动散热过程中通过热辐射形式散出的热量占比可以得到有效提升，进一步强化整体散热能力。

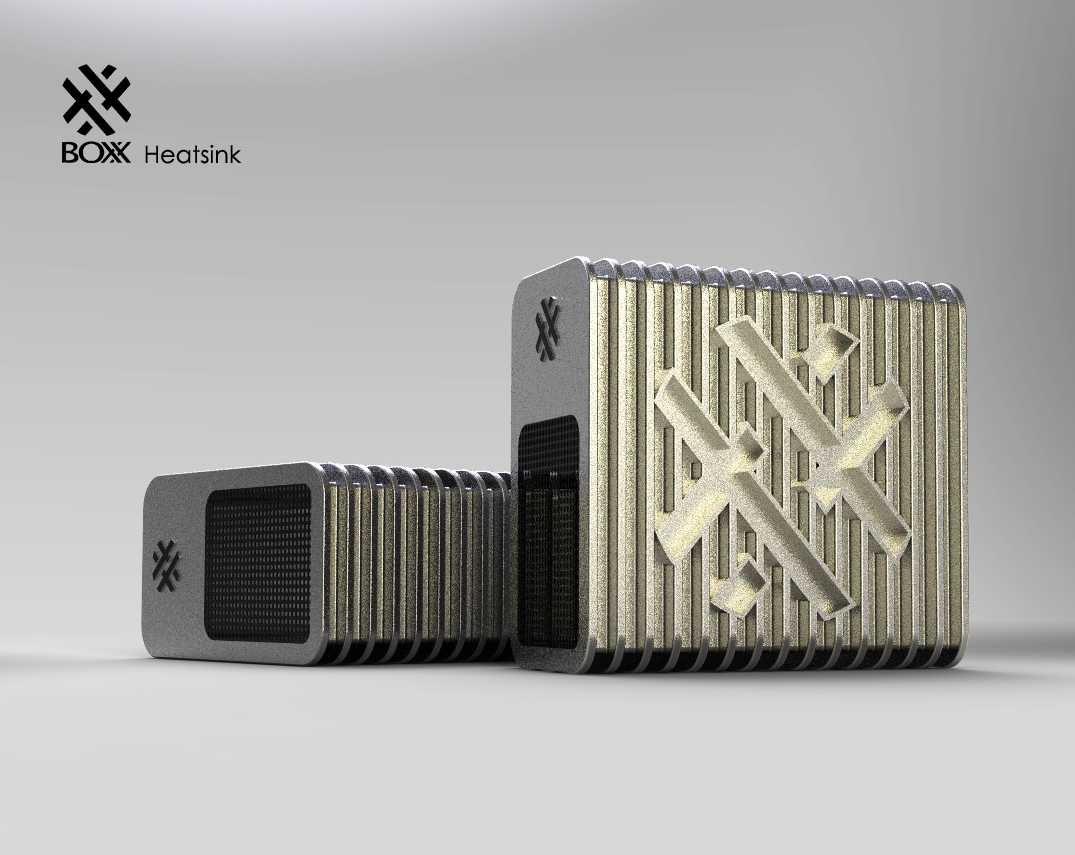

　　在实际结构建模过程中需要注意，铸铝本体的拔模角度需要控制在合理范围内，鳍片之间的槽位深度与宽度比例不能超过铸铝工艺的成型极限，避免铸造过程中出现充型不足、冷隔等工艺缺陷；散热鳍片的根部需要设计合理的圆角过渡，既可以降低铸造时的应力集中，也能提升热量从本体向鳍片传导的效率，减少热传导路径上的热阻。装置端面的品牌标识区域采用下沉式浮雕设计，不需要额外粘贴标识牌，避免了额外附件因为长期受热出现脱胶、脱落的问题，同时浮雕结构也不会破坏壳体的整体密封性，能够在一定程度上阻挡泼溅液体直接进入内部腔体。

　　从实际使用的工况适配来看，这种全铸铝被动散热结构没有运动部件，不存在机械磨损的问题，长期运行的免维护周期远长于带风扇的主动散热方案，适合在无人值守的长期运行计算场景中使用，不需要定期清理风扇积灰、更换风扇轴承等维护操作。结构设计上没有采用复杂的热管、焊接鳍片等多层级结构，整体为单一铸铝件，装配环节只需要将热源通过导热介质贴合到装置内部的热源安装平面即可，装配工序简单，批量生产时的一致性更容易控制，也避免了多层装配带来的接触热阻累积问题。在自然对流的工况下，该结构可以满足中等功耗计算硬件的持续散热需求，当硬件处于高负载运行状态时，整体鳍片的温度分布均匀性较好，不会出现局部热量堆积的问题，能够保证硬件长期运行在合理的温度区间内，避免因为过热导致的计算性能降频或者硬件寿命折损。
