IDSA标识Makerbot风格翻领别针结构设计

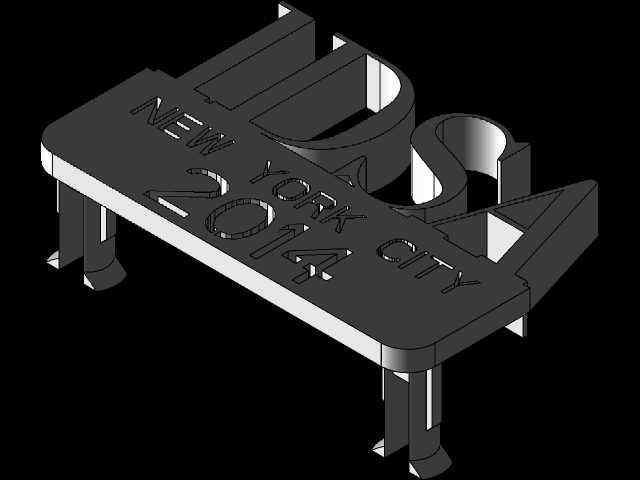

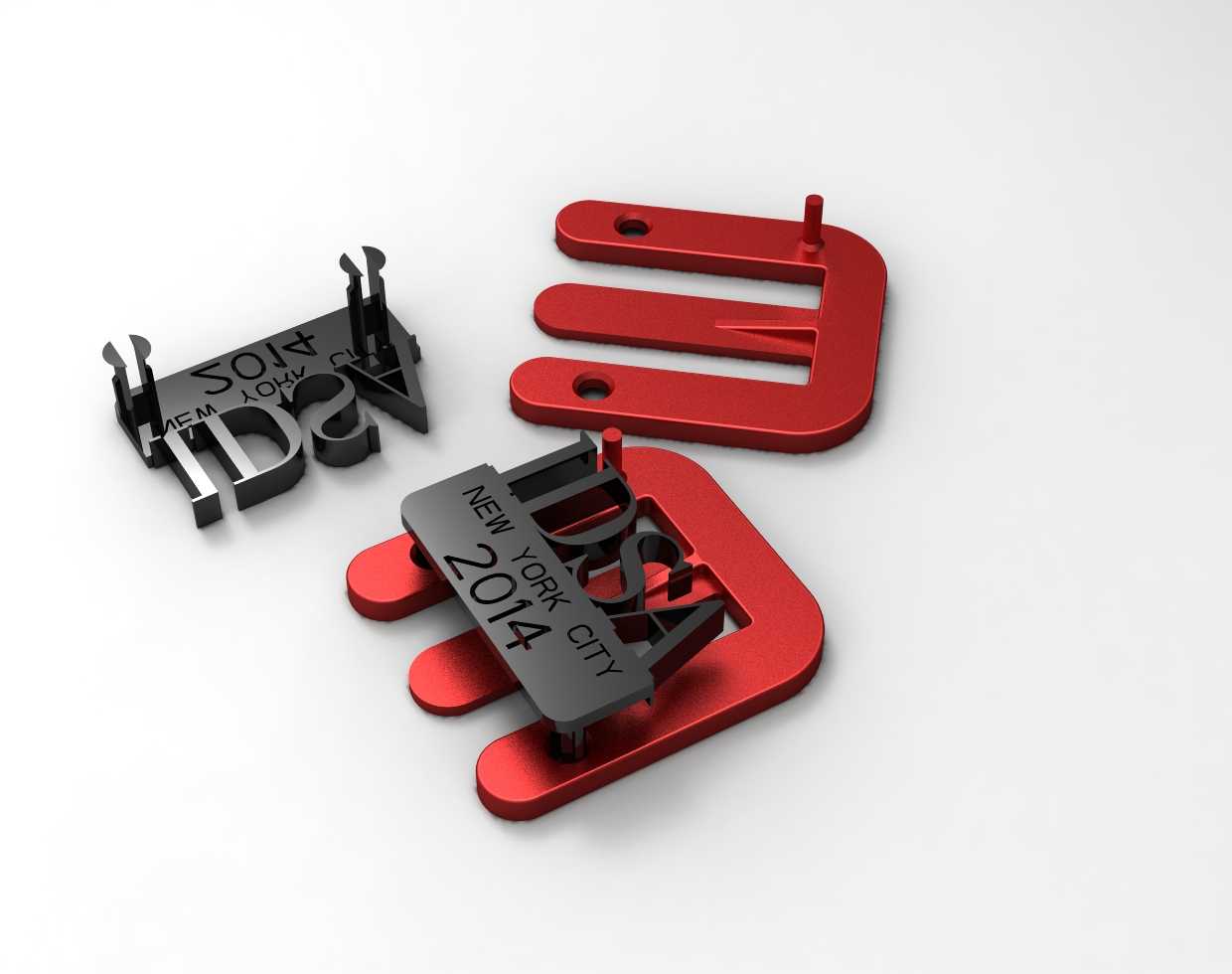

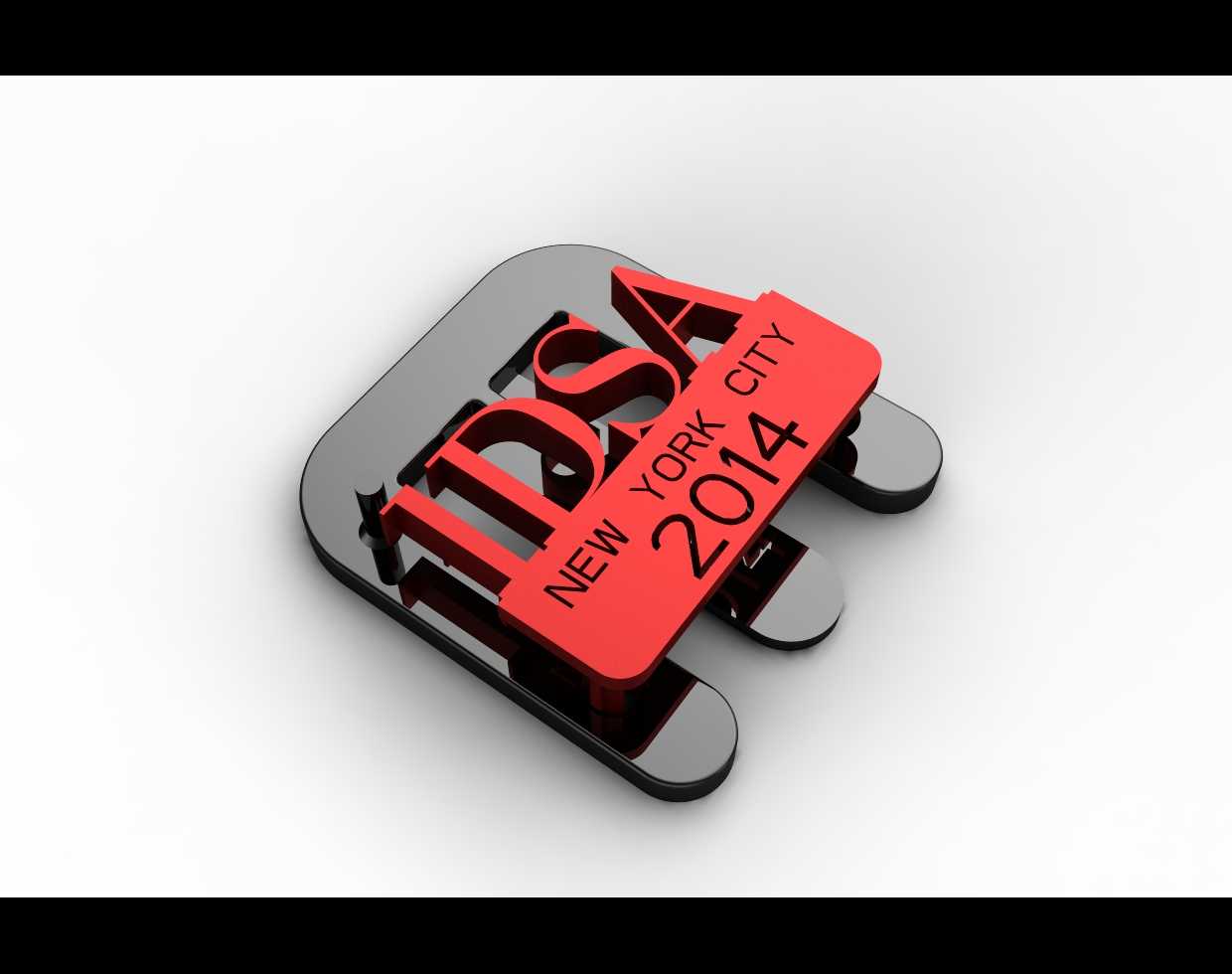

　　这款翻领别针采用两件式分体结构设计，核心适配桌面级FDM 3D打印设备的成型特性，无需额外支撑结构即可完成整品打印，在创客社群活动、行业展会、品牌周边定制场景中，可作为身份标识、活动纪念配饰快速小批量制作，省去传统金属徽章开模的高成本与长周期问题。别针整体分为标识主体与固定卡扣两个独立部件，二者采用柱孔过盈配合的卡扣式连接，无需额外粘接、焊接工序，打印完成后仅需对准定位柱按压即可完成装配，操作门槛极低，即使是刚接触3D打印的爱好者也能快速完成成品组装。设计阶段特意匹配Makerbot经典红黑配色体系，将品牌徽标特征融入别针细节，标识主体上的文字凸起高度控制在0.5mm以上，既保证FDM打印过程中细小特征不会出现断料、缺层问题，

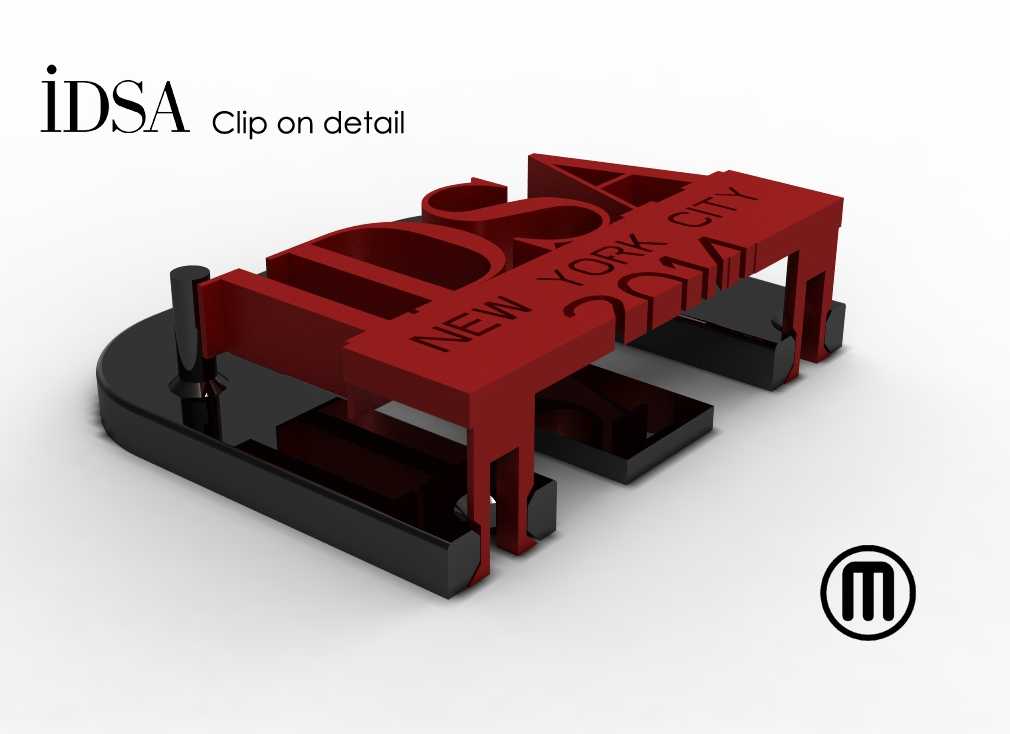

　　也能让文字标识具备足够的触感辨识度，不会因日常佩戴摩擦快速磨损。固定卡扣部分采用三齿式弹性结构，中心支撑腿做了预弯曲弧度处理，穿过翻领织物后依靠自身弹性抵靠在织物背面，配合卡扣上的定位柱插入主体对应的定位孔，可牢牢固定在厚度0.2mm到1.2mm的各类织物翻领上，不会出现传统别针容易勾丝、刺伤皮肤、意外脱落的问题。设计时特意将IDSA标识中的圆点特征整合到卡扣配合区域，既作为装配对位的视觉标记，让用户无需反复调整即可快速对准安装位置，也能在装配后隐藏配合缝隙，提升整体外观的完整性。整体外形轮廓控制在40mm×25mm范围内，厚度不超过6mm，既不会因为尺寸过大显得突兀，也不会因为尺寸过小导致打印难度提升、佩戴后辨识度不足。

　　安装边界上，别针主体的边缘全部做了R0.3mm的圆角处理，没有尖锐棱角，日常佩戴接触皮肤时不会产生剐蹭不适感，卡扣的齿端也做了圆弧过渡，穿过织物时不会勾扯纤维，适配棉质、化纤、混纺等各类常见正装衬衫、POLO衫的翻领材质。从结构强度角度看，两个部件均采用等壁厚设计，壁厚统一设置为1.5mm，既满足PLA、ABS等常见3D打印耗材的最小壁厚要求，避免打印时出现填充不足、结构脆弱的问题，也能让成品具备足够的抗弯折能力，日常佩戴过程中受到轻微挤压不会出现断裂、变形问题。细节处理上，标识表面的文字采用阴刻与阳刻结合的方式，年份与城市名称的笔画宽度不小于0.8mm，保证0.4mm孔径的普通3D打印机喷嘴也能清晰还原文字轮廓，

　　无需更换小口径喷嘴即可完成打印，降低了制作的设备门槛。卡扣的定位柱直径设置为2mm，插入深度3mm，过盈量控制在0.1mm，既保证装配后连接牢固，不会因为日常活动的晃动出现松脱，也不会因为过盈量过大导致装配时需要过大按压力量、甚至出现部件开裂的问题。在实际使用场景中，这类3D打印别针除了作为活动配饰，也可用于创客空间的成员标识、工作坊的纪念周边，甚至可以通过更换标识面的文字图案，快速定制不同主题的个性配饰，相比传统工艺的徽章，修改设计仅需调整三维模型的对应特征，无需重新开模制版，单批次制作从设计到成品的周期可压缩到数小时内，非常适合小批量、个性化的定制需求。设计过程中还特意规避了需要支撑的悬空结构，所有倾斜面的角度均大于45度，打印时无需添加任何支撑材料，既节省打印耗材，也省去了后期去除支撑、打磨表面的工序，打印完成后仅需去除底部的打印 raft 即可直接装配使用，表面质量可满足日常佩戴的外观要求，无需额外的后处理工序。
