做消费类电子、工控板卡PCB布局的工程师对SC70封装不会陌生，这类超小型贴片封装的半导体器件，是当前高密度板卡设计里绕不开的基础元件，从手持测温设备的信号放大链路，到工业传感器前端的信号调理电路，再到便携消费电子的电源管理支路，都能见到这类三引脚贴片器件的身影。这次建模的核心出发点，是解决常规PCB Layout过程中，通用封装库与实际器件公差匹配度不足的问题——很多工程师在做样板焊接时会遇到，按照标准封装库绘制的焊盘，实际贴装时要么引脚对位偏移，要么器件本体和周边丝印、相邻元件产生干涉，本质就是封装模型没有还原真实器件的外形边界与引脚成型角度。

从实际应用场景来看，SC70封装的器件大多承担小信号处理、低压开关、ESD防护这类功能，通常会布置在板卡的信号输入端口、主芯片周边的近邻位置，这类区域本身板件空间就极度紧凑，0.1mm的尺寸偏差就可能导致后续SMT贴装时的飞件、虚焊问题，甚至在做三防漆涂覆、壳体装配时出现剐蹭。建模过程中没有直接套用通用封装的标准尺寸，而是参考了主流厂商量产器件的实际成型公差：首先是本体部分的安装边界，黑色塑封本体的侧边做了微小的脱模斜度还原，不是完全垂直的直角结构，本体顶部的定位标记凹坑也做了等比例还原，这个凹坑是SMT贴装时视觉定位的关键识别点，很多简化模型会忽略这个特征，导致贴装程序的视觉匹配出现偏差。

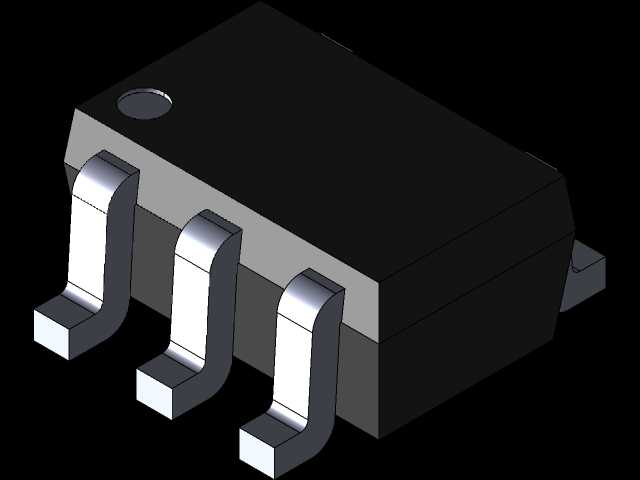

引脚部分的建模是整个结构的核心，三个引脚采用了鸥翼型成型设计，建模时特意还原了引脚根部的弯折圆角、引脚末端的平面度公差——实际量产的器件引脚不是直角弯折，根部有固定的冲压圆角，这个圆角的大小直接决定了引脚共面度，如果建模时直接做直角弯折，生成的焊盘钢网开口就会和实际引脚的吃锡位置不匹配，容易造成虚焊。引脚的伸出长度、相邻引脚的中心距，都按照实际量产的公差带做了中位值还原，既没有取公差上限也没有取下限，适配绝大多数厂商的同封装器件，避免不同供应商来料时出现适配问题。

安装边界的处理上，特意将器件本体下方的悬空区域做了明确的结构还原，SC70封装的器件本体和PCB表面之间存在固定的间隙，这个间隙是焊锡挥发气体排出的通道，也是后期做清洗、涂覆时的流道，很多简化模型会把本体直接贴在PCB基准面上，导致做热仿真、装配干涉检查时出现误判。另外本体背部的塑封毛边特征也做了适度还原，这是注塑封装过程中 unavoidable 的工艺特征，在做高密度布局时，这个毛边的尺寸会影响相邻元件的最小安全间距，不能完全忽略。

从设计思路上来说，这个模型不是为了做外观展示，而是服务于实际的工程设计环节：在做PCB布局时，可以直接导入这个模型做3D干涉检查，确认器件和周边的电容、电阻、屏蔽罩之间的安全距离；在做SMT钢网设计时，可以参考引脚的实际接触面积调整钢网开口的尺寸和形状；在做整机组装的跌落仿真时，也可以通过这个模型的引脚结构，模拟不同冲击角度下引脚的受力变形情况，提前预判焊盘脱落的风险。

实际选型使用时需要注意，虽然同属SC70封装，不同厂商的器件在本体厚度、引脚弯折角度上会有微小差异，这个模型取的是行业通用的中位尺寸，在做极限高密度布局时，建议预留0.05mm的安全余量，避免极端公差下的装配干涉。另外引脚的表面镀层没有在模型中做单独区分，因为不同厂商会采用镀锡、镀镍金等不同镀层，这部分不会影响结构装配，只和焊接工艺参数相关，结构建模时不需要额外体现。

很多刚入行的工程师在做封装库时，只会按照 datasheet 上的二维标注尺寸绘制焊盘，忽略三维结构的还原，等到样板贴装时才发现干涉、虚焊等问题，反而要花费更多的时间改板返工。这类小尺寸封装的三维建模，核心不是外观的逼真度，而是对实际工艺特征、公差边界的准确还原，让模型能真正服务于设计、生产的全流程，而不是仅仅作为一个视觉占位符存在。
