SC70五引脚贴片半导体封装结构

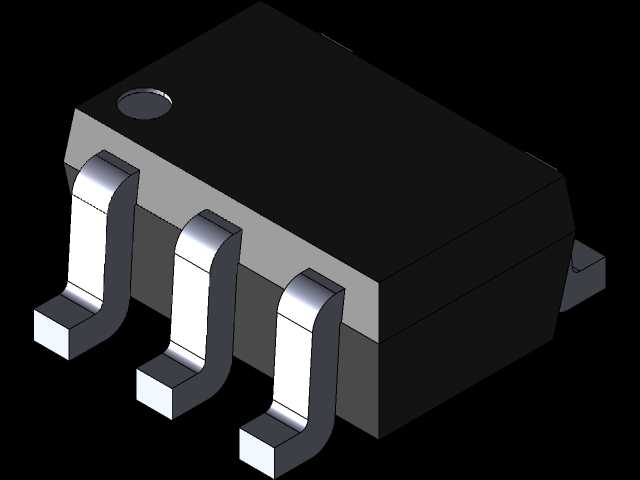

在消费电子、工业控制板卡的高密度PCB布局场景中，SC70封装的半导体器件是板级空间压缩方案里的常用选型，这类五引脚的贴片封装，常用来承载小信号逻辑芯片、低压检测芯片、通用模拟开关这类引脚数少、功耗低的半导体裸片，相比传统的SOT23封装，它的占位面积更小，能在同一块PCB上排布更多功能器件，适配便携设备、可穿戴硬件这类对板上空间要求严苛的产品设计需求。从实际板级装配的角度看，这款五引脚SC70封装的引脚采用了鸥翼式成型设计，引脚向外弯折后形成平整的焊接面，这种结构在回流焊过程中能让焊锡更好地浸润引脚与PCB焊盘的结合面，减少虚焊、立碑这类SMT装配缺陷，同时引脚的弯折弧度预留了一定的形变余量，能抵消PCB与封装本体之间因热膨胀系数差异产生的应力，避免温度循环测试中出现引脚断裂、焊点开裂的可靠性问题。封装本体采用黑色环氧塑封料压制成型，本体顶部的圆形标记点是引脚1的定位标识，在SMT上料、人工返修焊接时，能快速识别引脚排布方向，避免器件贴装反向导致的电路功能失效，塑封本体的边缘做了微小的倒角处理，在塑封脱模、料带编带包装的过程中，能减少本体边缘的崩缺、毛边问题，提升编带包装的良品率，也能避免贴装吸嘴拾取器件时因本体边缘不平整出现的吸嘴漏气、拾取偏移问题。做这款封装的三维建模时，首先要匹配行业通用的安装边界尺寸，本体的长宽尺寸控制在极小的公差范围内，引脚的共面度是建模时需要重点把控的参数，所有引脚的焊接底面需要处于同一平面，平面度偏差不能超过SMT工艺允许的阈值，否则会导致部分引脚无法接触焊盘形成有效焊接。引脚的厚度、弯折角度、伸出长度都严格对应JEDEC标准里的SC70-5封装规范，建模时特意还原了引脚金属部分的折弯圆角，避免直角折弯带来的应力集中问题，同时引脚与塑封本体结合的位置做了嵌入式的衔接结构，还原实际封装生产中引脚框架与塑封料的结合形态，保证模型在做PCB装配干涉检查时，能准确模拟器件与周边丝印、相邻元件、结构件外壳的间隙，不会出现模型尺寸失真导致的设计误判。在实际的电路设计选型阶段，这类封装的三维模型可以直接导入PCB设计软件，与板上其他元件、结构外壳做3D装配校验，提前排查器件高度过高顶到外壳、引脚与相邻走线安全距离不足、器件与周边接插件干涉这类后期试产才会暴露的问题，减少打样返工的次数。对于做半导体封装测试工装的设计人员来说，这个模型还能用来设计测试座的定位型腔、探针的排布位置，根据引脚的实际位置调整探针的接触点，保证测试时每个引脚都能与探针可靠接触，不会出现探针偏移压到塑封本体、接触不良导致的测试误判。不同于大尺寸的功率器件封装，SC70这类小尺寸贴片封装的建模对尺寸精度的要求更高，哪怕0.1mm的尺寸偏差，都可能导致SMT贴装时的吸嘴拾取失败、焊盘对位偏移，所以建模过程中每一个尺寸都对应实际量产的封装规格，引脚的表面处理、塑封本体的哑光质感也做了还原，方便在做产品渲染、装配演示时呈现更真实的效果。在便携医疗电子、小型传感器模块的设计中，这类五引脚SC70封装的器件经常被布置在PCB的边缘位置，靠近信号输入输出的接口，缩短信号走线的长度，减少信号传输过程中的干扰，这时候准确的三维模型能帮助结构设计人员确认器件与接口外壳、屏蔽罩之间的间隙，保证装配时不会出现挤压器件的问题，同时在做灌封工艺设计时，也能根据封装的外形计算灌封胶的用量，评估灌封后器件的散热情况。
