8x8点阵红色发光二极管显示模组结构

　　日常做小型工控面板、教学实验装置的显示单元选型时，8x8规格的LED点阵是绕不开的基础组件，这次建模的这款红光点阵，完全贴合市面常规直插式点阵的实际安装与使用逻辑，没有做夸张的异形改动，所有结构边界都能直接对接PCB布局、外壳开孔的设计需求。先从实际应用场景说，这类点阵最常出现在小型设备的状态显示区，比如小型温控器的参数代码显示、教学实验箱的字符演示模块、简易电梯的楼层提示单元、老旧款工控操作台的故障代码指示区，不需要高分辨率彩显的场景下，它的亮度足够、驱动逻辑简单、抗干扰能力远胜于小尺寸液晶屏，在车间多尘、存在轻度电磁干扰的环境里，可靠性比同尺寸的段码屏之外的显示组件高不少。

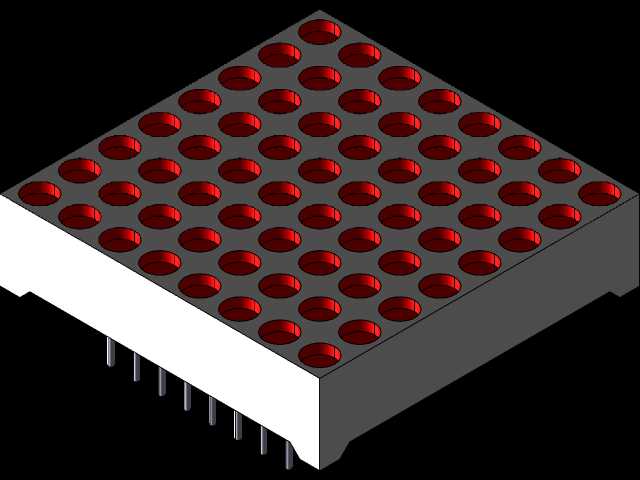

　　设计思路上，首先要匹配直插式点阵的内部封装逻辑，表面的64个圆形灯杯位置严格按照8行8列的等距网格排布，每个灯杯的下沉深度刚好能卡住直插LED的灯头胶体，不会出现灯头突出面板或者凹陷过深导致发光角度收窄的问题。外壳主体采用黑色阻光塑壳结构，这部分的壁厚控制在常规电子塑壳的1.2mm标准，既不会因为壁厚太薄导致注塑时出现缺胶、翘曲的问题，也不会因为壁厚过大占用多余的PCB安装空间。灯杯之间的隔光筋做了0.3mm的厚度设计，刚好能隔开相邻LED的光线，避免显示时出现串光、字符边缘发虚的问题，这部分是很多新手建模容易忽略的点——如果隔光筋太薄，注塑时容易打不饱，太厚的话又会压缩灯杯的有效通光口径，降低正面的可视亮度。

　　底部的引脚排布完全遵循通用16脚直插点阵的标准定义，引脚直径0.5mm，伸出塑壳底部的长度控制在3.2mm，刚好能穿过常规1.6mm厚度的PCB，过波峰焊时的焊锡爬升高度能完全覆盖引脚露出部分，不会出现虚焊。引脚的间距是标准2.54mm排针间距，不管是手工焊接还是用回流焊配合排座，都能直接适配通用的接插件，不需要额外做定制化的封装。塑壳的整体外形是正方形，外边缘尺寸做了32mm×32mm的常规规格，四个角做了R0.5mm的倒角，避免安装时刮伤外壳或者操作人员的手，塑壳底部和PCB接触的面做了0.1mm的定位凸台，刚好能卡在PCB上预留的定位孔里，焊接时不会出现塑壳偏移、引脚歪扭的问题。

　　从功能特性上看，这款点阵的发光面做了哑光黑的表面处理，环境光下的反光率很低，车间顶部的荧光灯照在显示面上不会出现明显的反光斑块，操作人员站在设备正前方1.5米的位置就能清晰看到显示的字符。红光的波长选用的是常规620-625nm的区间，人眼对这个波段的红光敏感度最高，不需要太高的驱动电流就能达到足够的显示亮度，单颗LED的工作电流控制在5-10mA的时候，整屏的亮度就能满足室内设备的显示需求，长时间工作的发热量很低，不需要额外加散热结构，塑壳本身的耐温等级达到ABS材料的常规85℃标准，设备内部电源模块带来的温升完全不会导致塑壳变形。

　　安装边界这块需要特别注意，建模时预留的安装空间要考虑到外围的驱动电路，点阵塑壳侧面和周边元器件的安全距离留了2mm以上，既可以避免焊接时连锡，也能给后期的维修拆换留出镊子操作的空间。如果是做嵌入式安装，面板上的开孔尺寸要比塑壳外形大0.2mm，开孔边缘做0.2mm的倒角，压装的时候不会把塑壳的边缘挤裂。很多新手做结构设计时容易把开孔尺寸做的和塑壳完全等大，实际注塑生产出来的塑壳会有0.1-0.15mm的尺寸公差，等大的开孔很容易出现装不进去的问题，这点在建模时已经把公差带的余量考虑进去，所有配合尺寸都按照基孔制的间隙配合做了预留。另外，塑壳的顶部发光面比安装面板高出0.3mm，既不会因为突出太多容易被磕碰损坏，也不会因为凹陷在面板里导致侧面的可视角度变小，站在设备左右30度的位置依然能看清显示内容，满足多人同时观察设备状态的需求。

　　实际做结构验证的时候，这款模型的所有尺寸都能直接导出工程图用于开模或者手板制作，不需要再做额外的尺寸调整，引脚的位置和PCB封装库的标准16脚点阵封装完全匹配，导入PCB设计软件时可以直接对齐，不会出现结构和电气设计不匹配的问题。对于做小型电子设备结构设计的工程师来说，这个模型可以直接调用到设备面板的装配体里，用来检查安装干涉、开孔位置是否合理，省去了从零开始测绘建模的时间，也避免了因为尺寸测绘错误导致的开模报废、安装错位等问题。
