三翼式手拧胶带座转轴结构设计

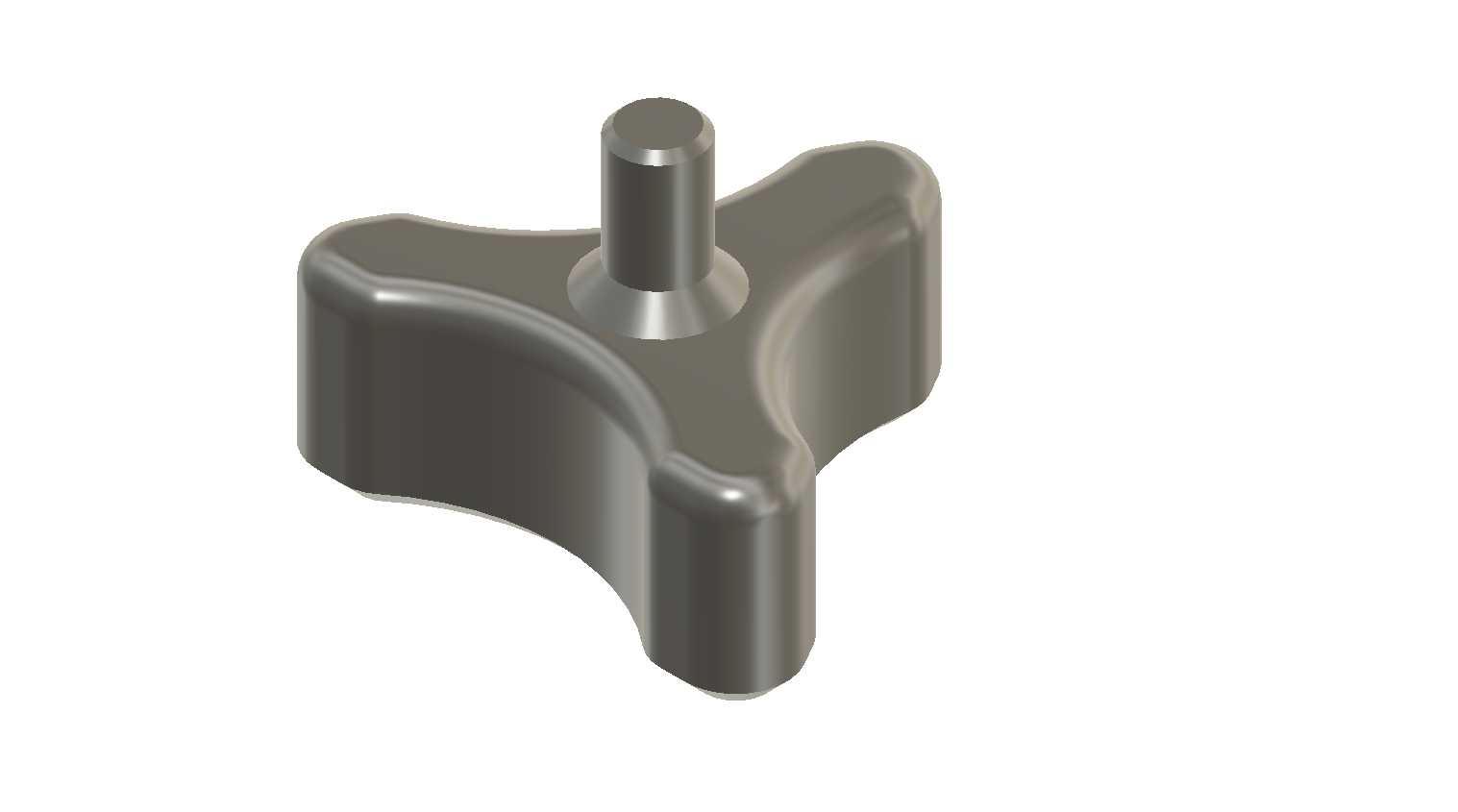

　　日常办公场景里的桌面胶带切割器，很多人都遇到过原配塑料转轴断裂、丢失的问题，这类小配件往往没有单独售卖的替换件，整台胶带座直接丢弃又会造成不必要的浪费，这个手拧式转轴结构就是针对这类替换需求做的适配设计。从实际使用场景出发，常规桌面胶带座的转轴需要承担整卷透明胶带的套设支撑，同时要在用户拉扯胶带时提供稳定的转动支撑，还要方便用户徒手拆装更换胶带卷，不需要额外借助工具。这个转轴的结构分为两个核心部分，上部是三翼式的手拧握持段，下部是插入胶带座安装孔的定位轴段。三翼式的握持轮廓不是随意做的造型，每一个翼边的弧度都贴合成年人指腹的按压弧度，三个凸起的握持位刚好对应拇指、食指、中指的施力角度，不管是顺时针拧紧还是逆时针拧松，

　　手指都能找到稳定的施力点，不会出现打滑的情况，翼边的外轮廓做了大圆角过渡，没有尖锐的棱角，徒手操作的时候不会刮伤皮肤，哪怕手上沾了少量胶带的粘胶，也能靠轮廓的凹凸位提供足够的摩擦力完成操作。下部的定位轴段直径匹配常规桌面胶带座的安装孔公差，轴段的长度刚好覆盖胶带卷的内芯高度，插入安装孔之后不会出现轴向窜动，轴段顶端做了小倒角，安装的时候可以快速对准孔位，不需要反复调整对位。设计的时候特意考虑了日常使用的受力情况，用户拉扯胶带的时候，胶带卷会对转轴产生径向的作用力，三翼结构的根部做了加厚的过渡圆角，能有效分散应力，避免长期受力出现根部断裂的问题，整个结构没有薄壁、尖角等容易应力集中的位置，哪怕用普通的PLA材料3D打印，

　　也能满足长期使用的强度要求。从安装边界来看，这个转轴的最大外轮廓是三翼握持段的外接圆直径，比常规胶带卷的内芯直径略大，安装之后握持段会卡在胶带卷的外侧，既可以起到轴向限位的作用，防止胶带卷从轴上脱出，又不会突出太多占用桌面的额外空间，轴段的直径适配市面上绝大多数常规宽度透明胶带的纸芯内孔，不管是文具店常见的小卷透明胶带，还是稍大一号的办公用胶带卷，都能稳定套设在轴上顺畅转动。实际使用的时候，不需要额外的紧固件，只需要把轴段对准胶带座的安装孔插入，靠安装孔和轴段的小过盈配合就能实现固定，更换胶带的时候只需要用手指捏住三翼握持段向外拔出，就可以取下旧胶带卷套入新卷，再插回安装位即可，整个操作过程几秒钟就能完成，不需要任何辅助工具。

　　很多人在使用胶带座的时候还会遇到转轴随胶带一起转动、导致胶带拉扯不顺畅的问题，这个轴段的表面做了适当的粗糙度处理，和安装孔配合之后有足够的静摩擦力，正常拉扯胶带的时候转轴不会随胶带卷空转，胶带卷可以绕着转轴顺畅转动，不会出现卡滞、扯断胶带的情况。三翼结构的厚度也做了针对性的优化，既保证了足够的握持强度，又不会因为太厚导致材料浪费，哪怕是用普通的FDM3D打印机打印，两层壁厚加15%的填充率就可以满足使用强度，不需要做全实心填充，打印成本很低，普通用户自己在家就可以打印替换。从结构合理性来看，整个零件没有倒扣、侧凹等复杂结构，不管是3D打印还是小规模注塑生产，都不需要复杂的模具结构，生产门槛很低，作为替换配件的适配性很强，除了常规的桌面胶带座，只要安装孔直径和轴段匹配，其他类似的卷料支撑位置也可以适配使用，比如小型标签纸卷、美纹纸卷的简易支架，都可以用这个转轴作为支撑转动件。
