可适配多规格螺栓的星形旋钮手柄

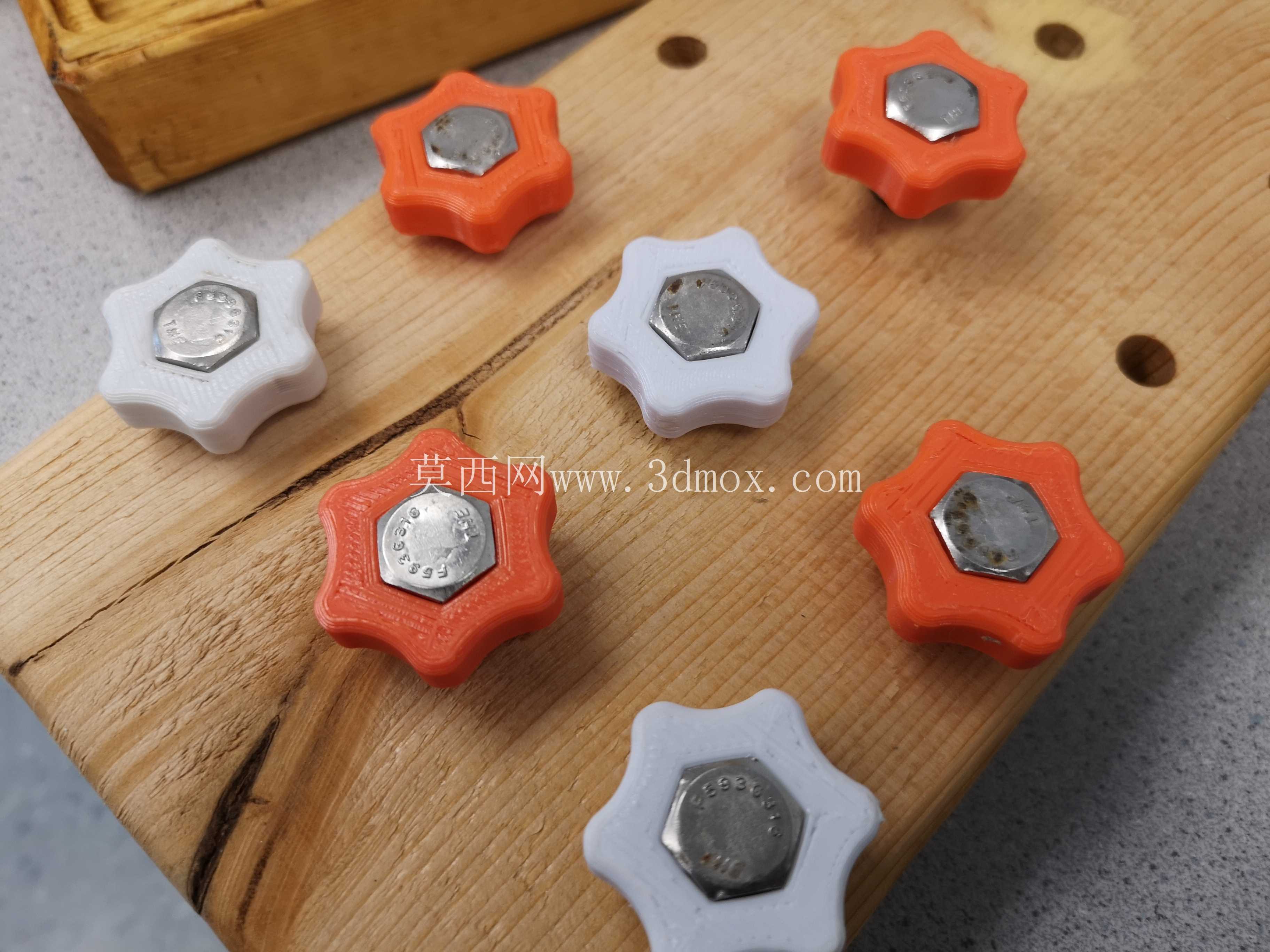

日常做非标设备调试、工装夹具快拆结构的时候，经常会遇到需要徒手锁紧、不用额外工具就能操作的连接场景，这时候手拧旋钮的实用性就体现出来了，这次的星形螺栓旋钮，就是针对这类无工具操作场景做的结构设计。先从实际使用场景说，这类旋钮常见于小型试验台架的高度调节、工装治具的快速压紧、检测设备的面板固定、小型机电设备的外壳快拆，还有民用领域的摄影器材支架、家具调节脚、3D打印机的平台锁紧这些位置，核心需求就是操作人员不用找内六角、扳手这类工具，徒手就能完成锁紧和松开动作，尤其是需要频繁拆装、调节的工位，能省掉找工具的时间，提升操作效率。

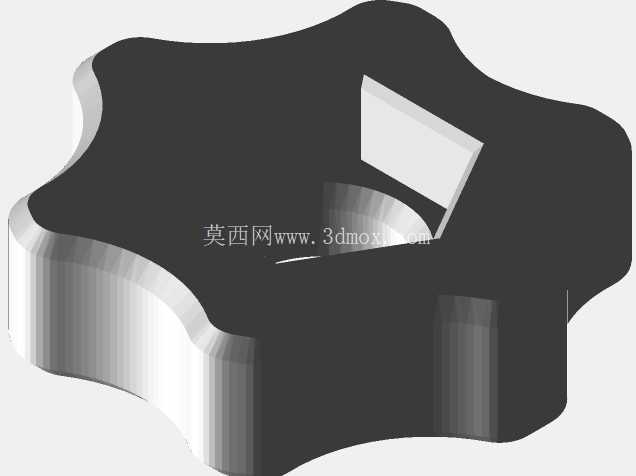

从功能特性来看，这个旋钮采用了多瓣星形的外轮廓，不是传统的圆形滚花旋钮，每一个凸起的瓣边都能给手指提供足够的施力接触面，哪怕手上沾了少量切削液、灰尘，也不容易打滑，相比直纹滚花的旋钮，星形结构的受力点更分散，拧动的时候手指不会被硌得太疼，适合需要一定锁紧力的场景。中心的安装位做了适配螺栓的嵌合结构，设计的时候特意留了缩放适配的余量，不用重新做整体结构，只需要调整中心孔的尺寸、嵌合槽的规格，就能适配不同直径、不同头型的螺栓，不管是外六角螺栓、内六角圆柱头螺栓，还是带方颈的螺栓，都能通过调整中心安装位来匹配，不用重新设计外部的旋钮轮廓，能大幅减少同系列不同规格产品的建模工作量。

设计思路上，首先考虑的是徒手操作的人机工程，外轮廓的每个弧边都做了大圆角过渡，没有尖锐的棱角，操作的时候不会划伤手，瓣数的选择也经过考量，六瓣的结构不管手从哪个角度握上去，都能有至少两个瓣边卡在手指的施力位置，不用特意对准旋钮的角度就能发力，比四瓣旋钮的受力角度更友好，比八瓣旋钮的单个瓣边宽度更大，手指接触面积足够，不会因为瓣边太窄导致压强太大硌手。中心的螺栓安装位做了沉台设计，螺栓装入之后不会突出旋钮的上端面，避免突出的螺栓头刮蹭其他部件，也能让旋钮的外观更整洁，安装的时候螺栓从旋钮下方穿入，和中心的嵌合槽卡紧，拧动旋钮的时候就能带动螺栓同步转动，不会出现旋钮空转的情况。

外形尺寸和安装边界方面，这类旋钮的外径通常根据需要的锁紧力矩来定，常规小型设备用的话外径在30mm到50mm之间，高度根据螺栓的沉头深度来调整，一般在10mm到20mm区间，不会因为太高导致突出安装面太多，占用额外的设备空间。安装的时候只需要在被固定的板材上开对应螺栓直径的过孔，螺栓穿过过孔之后和旋钮拧紧就行，不需要额外的预埋螺母或者复杂的安装结构，对安装面的厚度要求不高，从1mm的薄板到10mm的安装板都能适配。如果需要更大的锁紧力矩，只需要等比例放大旋钮的外径，不用改变整体的星形轮廓结构，缩放之后的受力结构依然成立，因为每个瓣的受力角度、圆角过渡都是按比例设计的，放大之后不会出现应力集中的问题。

实际建模的时候，外轮廓的曲面要做连续的G2过渡，不然3D打印或者注塑开模的时候，边角位置容易出现应力集中，长期拧动的话可能会出现开裂的情况，中心和螺栓配合的位置要做适当的公差预留，过盈量控制在0.1mm到0.2mm之间，既能保证螺栓和旋钮卡紧不打滑，又不会因为过盈量太大导致装配困难。如果是用在经常需要调节的位置，还可以在旋钮和安装面之间加一个平垫圈，减少旋钮转动的时候对安装面的磨损，延长整个连接结构的使用寿命。另外这个结构因为外轮廓对称，不管是注塑成型还是3D打印，都不需要做复杂的侧抽芯结构，模具结构简单，生产的时候良率更高，3D打印的话也不用加太多支撑，后期处理很方便，适合小批量定制或者大批量生产的不同需求。
