家用影音设备红外遥控操作器结构设计

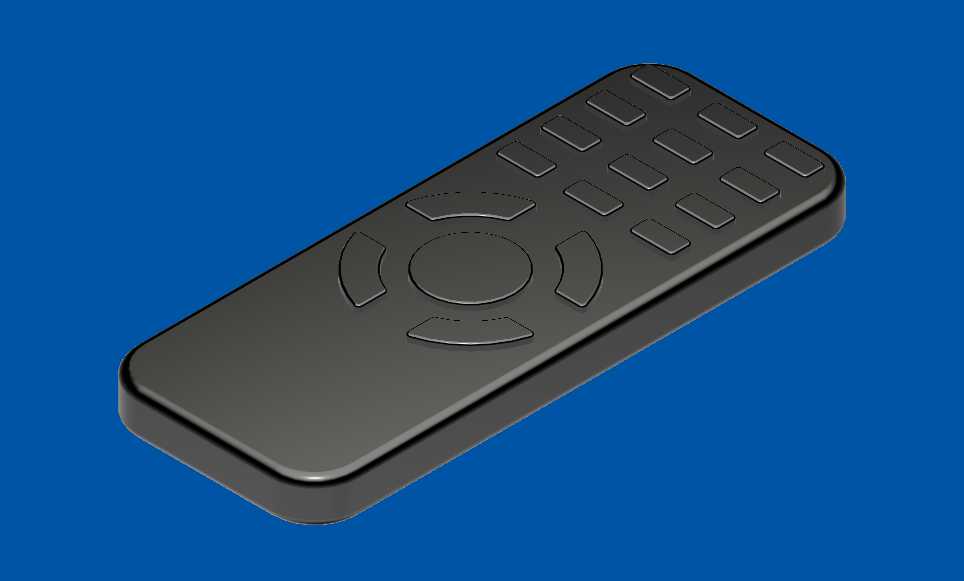

日常家用影音场景里，这类手持遥控装置是用户和显示终端交互最频繁的配件，不管是传统液晶电视、智能投影还是配套的电视盒子，都需要通过这类装置完成信号输入，不用起身触碰设备本体就能完成频道切换、音量调节、功能菜单调用等操作，大幅降低日常使用的操作成本。做这个结构设计的时候，首先要考虑手持握持的人体工学适配，整机采用圆角矩形的修长轮廓，边缘做连续的大圆弧过渡，没有尖锐的棱角，单手握持时掌心贴合外壳曲面不会产生硌手的触感，整机厚度控制在单手握持时手指能自然搭放到正面按键区域的范围，不需要调整手型就能触碰到所有常用按键。

按键布局的逻辑完全贴合普通用户的使用习惯，中间区域设置环形方向导航键搭配中心确认键，这部分是用户操作频率最高的区域，刚好对应握持时大拇指的自然活动范围，方向键上下左右四个触点分别对应菜单光标移动、频道加减、快进快退这类高频操作，中心确认键用于选项确认，周围环绕的功能按键按照使用频率从中心向外排布，常用的电源、音量调节按键放在靠近握持手指的一侧，不常用的功能按键排布在上方区域，每个按键都做了内凹的弧面设计，和指腹的曲面贴合，按压时不会打滑，按键之间预留足够的间隙，避免盲操作时误触相邻按键。

外壳的结构设计采用上下扣合的装配方式，不需要额外的外露螺丝，接缝处做错位止口结构，扣合后缝隙均匀，既能防止日常使用时灰尘、泼溅的液体进入壳体内部损坏电路板，也能保证外观的整体性，壳体表面采用细磨砂的质感处理，手持时不容易留下指纹汗渍，长期使用也不会因为表面磨损出现发亮的划痕。内部的安装空间预留完全匹配通用的红外遥控电路板尺寸，电池仓设置在壳体下半部分，和电路板的安装位之间设置加强筋分隔，既可以固定电池位置避免晃动产生异响，也能提升壳体的整体结构强度，就算日常使用中从桌面高度意外跌落，壳体也不容易出现开裂的情况，内部的电路板、电池也不会因为冲击移位。

信号发射端的位置设置在壳体的顶端，对应红外发射二极管的安装位做了透明视窗的预留结构，发射角度覆盖水平方向±60度、垂直方向±30度的范围，用户不需要将遥控器完全对准设备的接收端，只要在有效控制范围内就能完成信号传输，不会因为角度偏差出现操作无响应的情况。设计过程中也考虑了不同使用场景的适配性，壳体的尺寸边界既可以适配普通家庭客厅的使用需求，也能配套酒店商用电视、会议平板这类公共场景的显示设备，按键的字符区域预留了镭雕加工的平面，不管是印刷通用功能标识还是定制场景的专属功能标识都有足够的操作空间，整体结构没有复杂的异形曲面，不管是采用注塑量产还是3D打印打样都能快速实现，装配工序简单，不需要复杂的工装夹具就能完成整机组装，后续如果需要调整功能按键的布局，只需要修改上壳的按键孔位和对应的按键胶垫结构，不用整体改动壳体的主体框架，能大幅缩短衍生型号的开发周期。
