直齿圆柱传动齿轮结构设计

　　直齿圆柱齿轮是平行轴传动系统中应用最广泛的基础传动构件，在各类工业传动场景中承担着转速匹配、扭矩传递的核心作用，从普通输送线的动力分配到机床主轴的进给传动，再到小型动力装置的减速增扭环节，都能见到这类齿轮的应用身影。不同于斜齿齿轮的轴向分力问题，直齿齿轮在啮合过程中轮齿沿齿宽方向同时进入与退出啮合，不存在额外轴向载荷，对支撑轴承的选型要求更宽松，特别适合中低速、重载且安装空间轴向尺寸受限的传动工位。

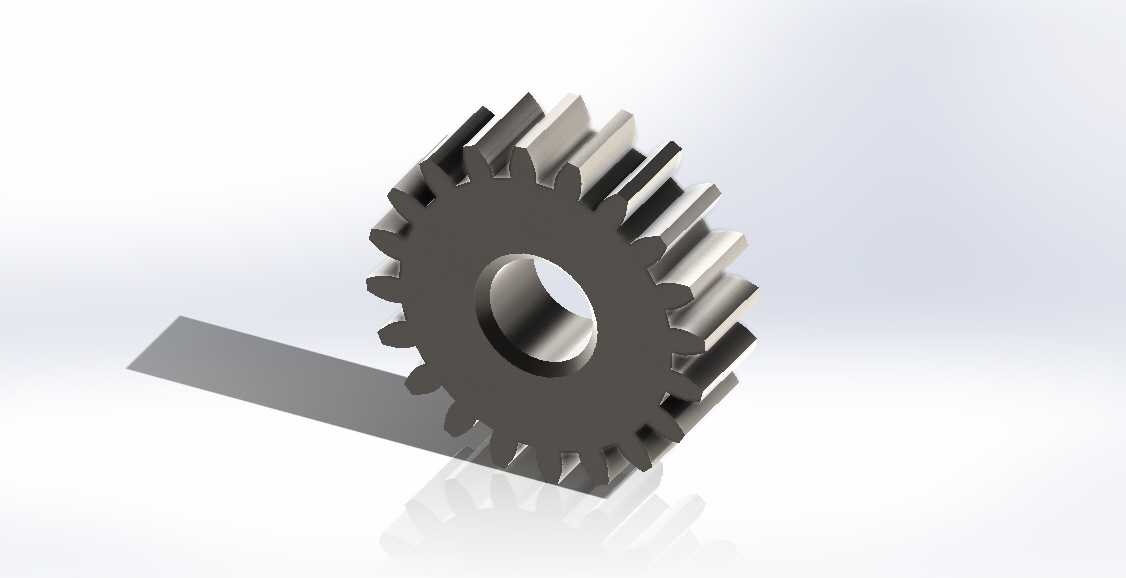

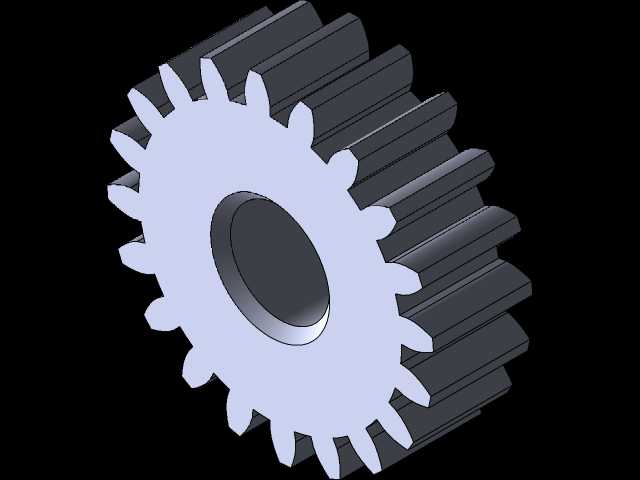

　　从结构设计层面来看，这款直齿轮采用了实心辐板式带中心安装孔的结构，中心孔为通孔设计，可直接与传动轴通过键连接实现周向固定，孔壁的加工精度直接决定了齿轮安装后的径向跳动量，建模过程中严格控制了中心孔与齿顶圆、齿根圆的同轴度公差，避免装配后出现啮合偏载、齿面局部磨损过快的问题。轮齿部分采用标准渐开线齿形设计，齿顶高、齿根高均符合通用传动齿轮的参数规范，齿根处做了标准圆角过渡，可有效降低齿根应力集中系数，提升轮齿的弯曲疲劳强度，避免长期交变载荷下出现断齿失效。

　　在实际设备应用中，这类直齿轮常成对或成组使用，安装时需要严格保证两啮合齿轮的中心距偏差在允许范围内，中心距过大会导致齿侧间隙过大，传动过程中出现冲击、反向空程量大的问题；中心距过小则会加剧齿面磨损，甚至出现卡齿、运转卡滞的故障。齿宽的设计匹配了常规传动的载荷分布需求，既不会因为齿宽过窄导致单位齿长载荷过大、齿面接触疲劳强度不足，也不会因为齿宽过宽造成载荷沿齿宽分布不均、加工难度提升的问题。

　　从安装边界来看，齿轮的外径尺寸决定了传动箱体内的最小避让空间，建模时已经预留了齿顶与箱体内壁的安全间隙，避免运转过程中齿顶与壳体发生刮蹭；中心孔的尺寸适配常规直径的传动轴，键槽的位置与尺寸符合平键连接的标准规范，装配时无需额外做非标加工即可完成安装固定。轮齿的啮合侧隙设计兼顾了常温工作环境下的热膨胀补偿需求，同时预留了润滑脂的存储空间，可保证齿面在长期运转过程中保持良好的润滑状态，降低齿面磨损速率，延长齿轮的整体使用寿命。

　　在传动特性上，直齿齿轮的瞬时传动比恒定，传动效率高，维护成本低，当传动系统出现故障需要更换备件时，这类标准结构的直齿轮无需复杂的测绘即可完成匹配替换，非常适合用于通用机械设备的传动环节。不同于高精度等级的磨齿齿轮，这类铣削加工即可达到精度要求的直齿轮，制造成本更低，完全能够满足普通工业设备的传动精度需求，在农机、轻工机械、输送设备、小型动力装置的传动系统中有着极高的应用占比。设计过程中还充分考虑了加工工艺性，齿轮的端面、外圆、中心孔均可通过普通车床完成粗精加工，轮齿部分可通过滚齿机一次加工成型，无需复杂的工装夹具即可实现批量生产，生产效率高，工艺成熟度好，质量稳定性容易控制。
