斯巴鲁车型变速箱双同步器适配齿轮组件

　　在民用乘用车传动系统的维修与性能升级场景中，手动变速箱的同步器打滑、轴承异响是高里程老车十分常见的故障点，这类故障往往伴随换挡卡滞、脱挡、传动噪音增大等问题，直接影响车辆行驶的平顺性与可靠性。很多老款车型的原厂配件早已停产，拆车件的磨损状态又难以把控，这时候基于现有变速箱壳体、轴系的安装边界做适配性零件设计，是成本可控且可靠性有保障的解决方案，这套齿轮组件就是针对老款斯巴鲁前驱车型手动变速箱，从单同步器结构升级双同步器结构的适配改型零件。

　　从实际装车的功能逻辑来看，这套齿轮组件承担的是变速箱二挡传动的动力啮合与同步换挡功能，双同步器结构相比原厂的单同步器，能够通过双倍的摩擦锥面接触面积，大幅降低换挡时的转速同步阻力，不仅能让换挡操作更轻便，还能减少同步环的磨损速率，延长变速箱换挡机构的使用寿命，同时解决高负荷工况下同步器打滑导致的打齿、换挡冲击问题。在设计之初，首先要锁定的是现有变速箱的安装边界：输入轴的花键参数、轴颈配合尺寸、相邻挡位齿轮的轴向间隙、换挡拨叉的行程位置都是不能改动的硬约束，一旦这些尺寸出现偏差，零件就无法装入现有变速箱壳体，甚至会出现运动干涉打坏整套传动机构的问题。

　　设计过程中需要优先匹配的是齿轮的啮合参数，因为要沿用1挡、2挡轴上的原有小齿轮，所以新设计的二挡从动齿轮模数、压力角必须和原有主动齿轮完全一致，同时要兼顾双同步器齿毂的安装尺寸，对齿轮的轮毂长度、内孔配合公差、同步器结合齿的齿形倒角做适配调整。这里需要注意的是，不同年款变速箱的齿轮螺旋角存在细微差异，如果直接照搬新款齿轮的螺旋角参数，会导致啮合间隙异常，出现传动噪音大、齿面偏磨的问题，所以在改型时需要对原有二挡齿轮的啮合印痕做实测，调整新齿轮的螺旋角偏差，保证齿面接触印痕落在齿高中部，接触面积不小于齿面的60%，确保动力传递的平稳性。

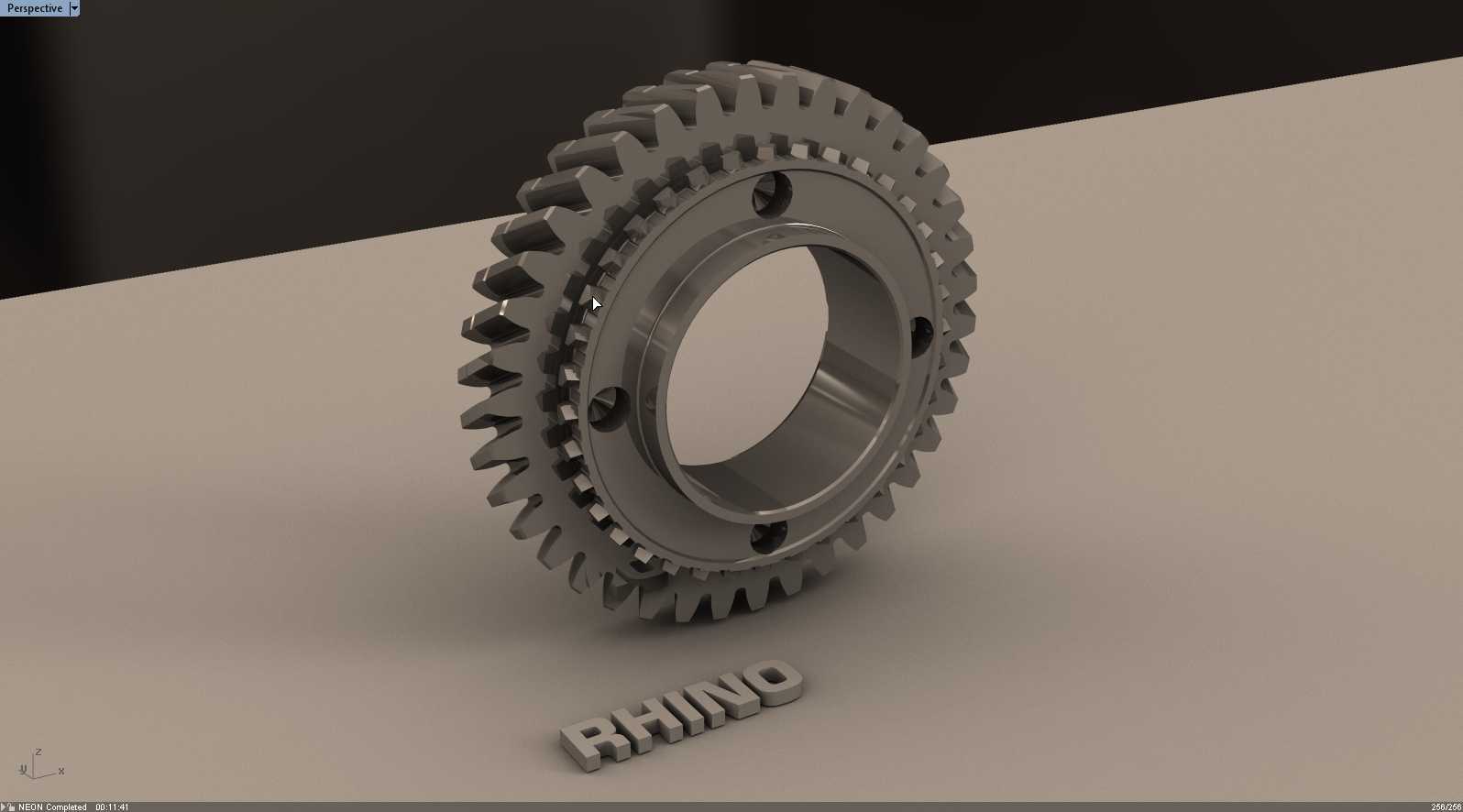

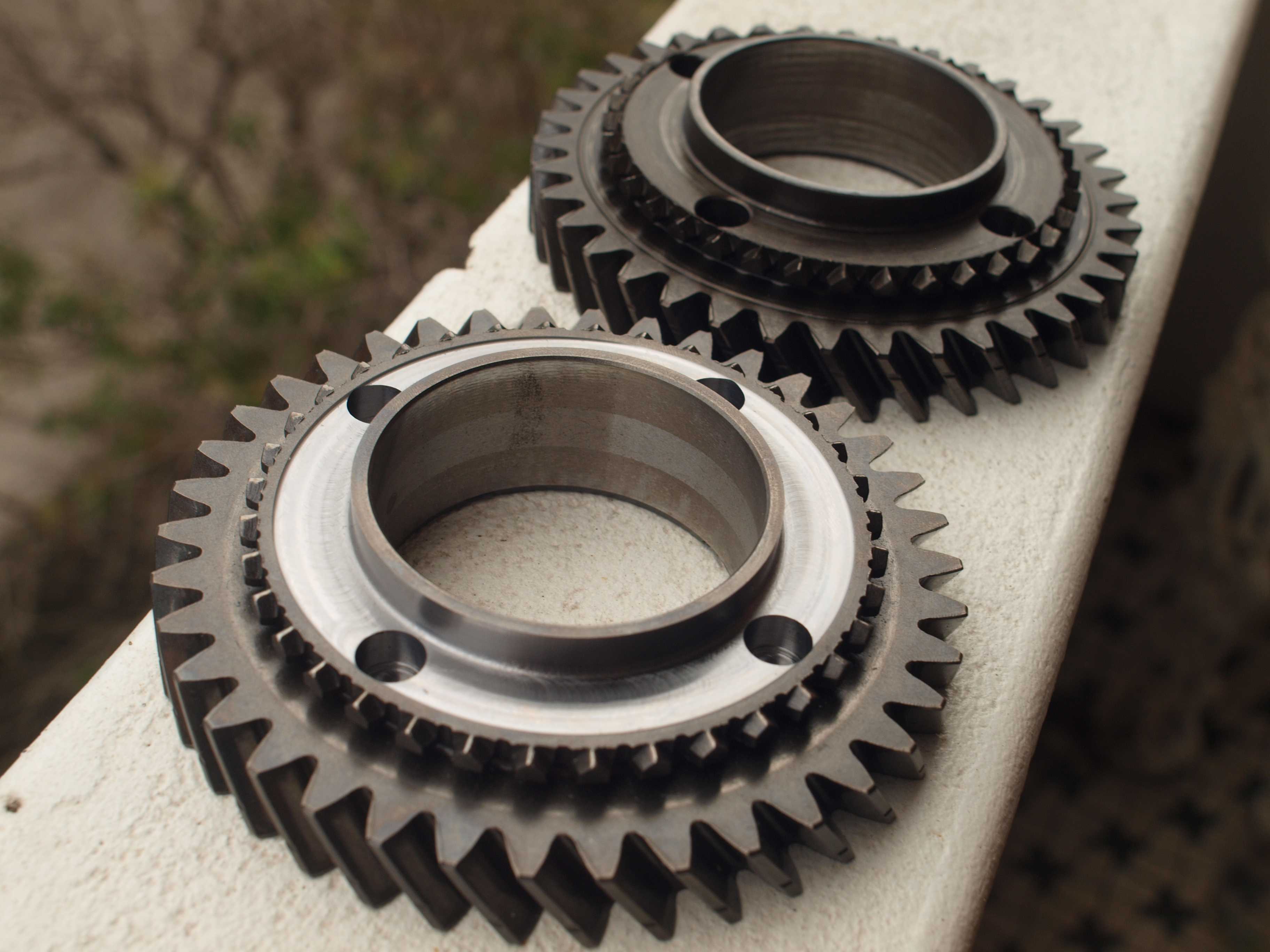

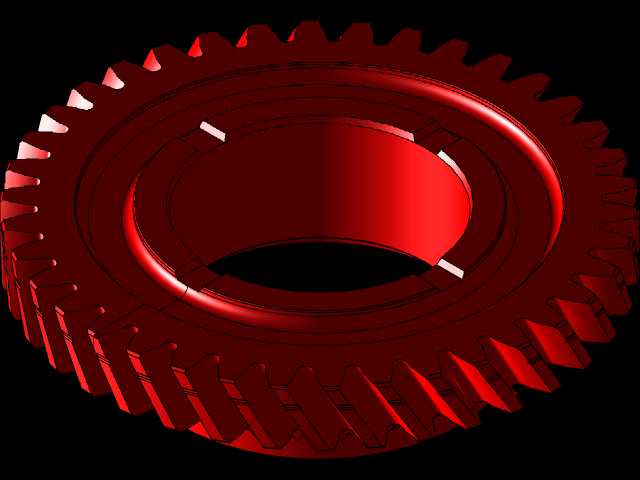

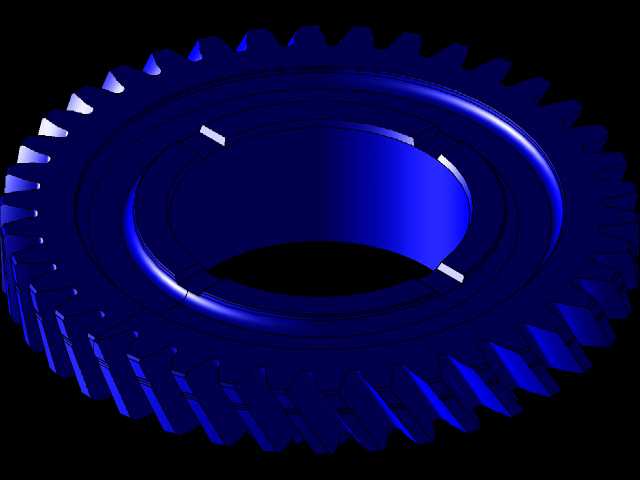

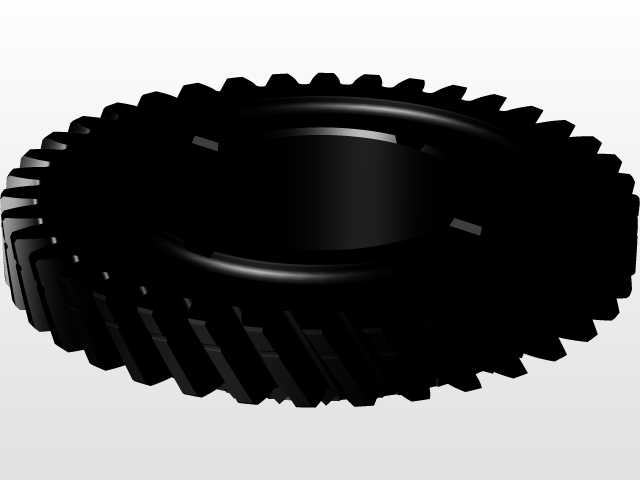

　　从零件本身的结构来看，齿轮采用辐板式结构，在保证轮齿强度的前提下尽可能降低转动惯量，减少换挡时的同步阻力，轮毂端面上均匀分布的螺栓孔是用于和同步器齿毂做刚性连接，孔位的位置度公差需要控制在0.02mm以内，保证装配后同步器齿毂和齿轮的同轴度，避免高速转动时出现动平衡超差导致的传动振动。齿轮内孔和轴的配合采用过渡配合，配合公差选H7/k6，既保证装配时的定位精度，也方便后续维修拆卸，同时内孔处设计有卡簧槽，用于轴向限位，防止齿轮在轴上窜动导致的脱挡问题。轮齿部分采用渐开线斜齿设计，相比直齿啮合重合度更高，传动时的冲击更小，能够有效降低高速行驶时的齿轮传动噪音，齿端做了倒角修形，避免换挡时结合齿啮合卡滞。

　　在实际装车验证的过程中，需要重点检查几个安装边界：首先是齿轮装入轴系后，和相邻挡位齿轮的轴向间隙要控制在0.15-0.3mm之间，间隙过大会导致轴向窜动量大，换挡冲击明显，间隙过小则会在热机状态下出现齿轮膨胀咬死的问题；其次是同步器结合齿和换挡拨叉的位置对齐度，要保证拨叉在空挡位置时，结合套能够完全脱离啮合，挂挡时结合套能够完全覆盖结合齿的有效啮合长度，避免出现半啮合状态打齿的问题；最后要检查齿轮和变速箱壳体之间的径向间隙，保证在最大变形量下齿轮齿顶不会和壳体发生剐蹭。这套改型设计不需要改动变速箱的其他原有部件，所有零件都可以直接替换安装，装车后能够有效解决原变速箱二挡同步器打滑的问题，换挡手感相比原厂单同步器结构有明显提升，日常通勤、山路驾驶等工况下都能稳定运行，对于老车维修、传动系统升级的场景来说，是兼顾成本与可靠性的适配方案。在建模过程中，这类适配改型零件不需要做过度的细节还原，比如齿轮挡块、非配合面的微小倒角这类不影响安装与功能的结构，可以做适当简化，核心要保证的是所有配合尺寸、安装边界、啮合参数的准确性，因为这些参数直接决定了零件能不能正常装车使用，也是机械三维设计在维修改装场景中最核心的价值——不需要开模做样件反复试错，通过三维建模的尺寸校核、虚拟装配就能提前规避90%以上的装配干涉问题，大幅降低改型的成本与周期。
