飞机翼肋结构件三维设计模型

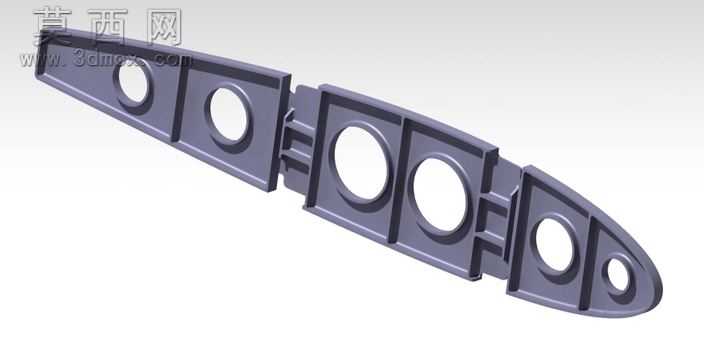

本模型为飞机机翼核心承力构件翼肋的三维设计成果，建模过程严格遵循航空构件的设计逻辑，以保证结构强度与气动适配性为核心目标开展全流程设计。建模阶段首先梳理翼肋的功能定位：翼肋作为机翼的横向支撑构件，需要承担维持机翼翼型轮廓、传递翼面气动载荷、连接翼梁与蒙皮的核心作用，因此建模时首先依据翼型的截面轮廓绘制基准曲线，确定翼肋的整体外轮廓边界，保证其外形与机翼气动外形完全匹配。模型主体采用分段式框架结构设计，沿翼肋长度方向均匀布置多道横向加强筋，同时在筋板上开设多个圆形减重孔，减重孔的位置与孔径经过反复校核，在避开主承力路径的前提下最大化去除冗余材料，有效降低构件自身重量，契合航空装备轻量化的设计要求。相邻的加强筋段之间设计有凹凸配合的定位连接结构，可实现多段翼肋的精准拼接装配，连接位置预留了对应的安装贴合面，能够保证与翼梁、长桁等相邻构件的装配精度。模型的细节处理充分考虑实际加工与装配需求：翼肋的前缘与后缘位置做了适配翼型的圆弧过渡处理，避免尖锐应力集中；所有的棱边位置均设置了符合航空加工标准的圆角，降低应力集中系数，提升构件的疲劳寿命；各个安装贴合面均做了平面度的结构约束，保证装配时的贴合紧密性。材质渲染阶段选用航空常用的高强度铝合金材质进行表现，还原金属构件的哑光金属质感，通过光影渲染清晰展现筋板的厚度变化、减重孔的边缘结构以及连接位的细节特征，能够直观呈现构件的结构形态。整个建模过程从航空结构设计的实际需求出发，兼顾结构强度、轻量化、装配工艺性多方面要求，完整还原了飞机翼肋的真实结构特征，可用于航空结构教学、飞机构件设计参考、相关装配模拟演示等场景。
