三叶式飞机螺旋桨CATIA三维设计模型

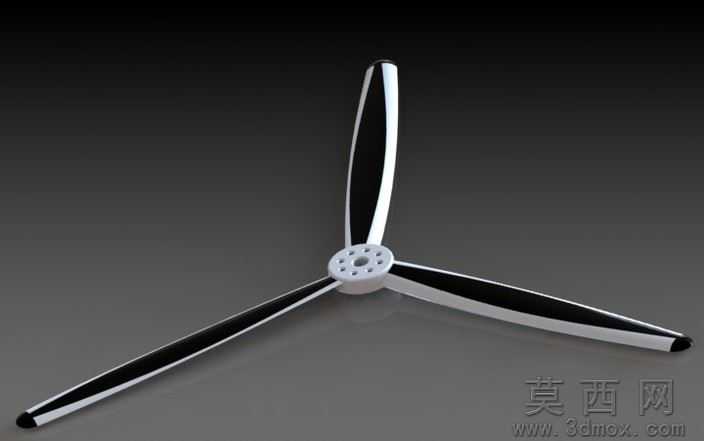

本模型为三叶式飞机螺旋桨三维设计成果，建模阶段以航空螺旋桨的气动外形逻辑为核心基础，首先通过绘制桨叶各截面的翼型轮廓曲线，确定不同半径位置的弦长、扭转角参数，以桨毂中心为阵列基准完成三片桨叶的圆周均布建模，同步完成桨毂安装端面的螺栓孔阵列、中心定位轴孔的细节结构搭建，全程保证曲面过渡顺滑无破面，实体特征无几何错误，完整还原真实飞机螺旋桨的结构形态。参数设计层面，模型严格遵循小型通用飞机螺旋桨的尺寸比例规范，三片桨叶呈120度均匀圆周分布，桨叶从根部到梢部完成符合气动要求的扭转渐变，桨毂安装孔位的数量、排布间距均匹配通用航空发动机的输出轴安装标准，整体尺寸比例协调，可直接用于后续的气动仿真、结构受力分析等研发环节，无需额外调整基础比例参数。渲染材质环节，模型采用航空螺旋桨常用的哑光复合材料材质表现，还原了碳纤维增强螺旋桨的半哑光浅紫灰质感，场景中添加了柔和的环境漫反射光源与定向投影，清晰呈现桨叶的曲面弧度、扭转角度与桨毂的安装细节，渲染效果直观展示成品的真实视觉状态，便于使用者快速识别结构特征。结构原理上，该螺旋桨为定距式三叶结构，工作时通过发动机驱动桨毂带动三片桨叶同步旋转，利用桨叶翼型的上下表面压力差产生轴向拉力，为飞机提供飞行动力，三片桨叶的均布设计可有效降低旋转过程中的振动，提升运转稳定性，桨毂的孔位结构用于实现与发动机输出轴的刚性连接，保证动力传输的可靠性。软件兼容方面，模型提供CATIA原始建模文件，同时附带通用STL格式文件，原始文件保留完整的建模特征树与参数化设计信息，可在CATIA软件中直接进行参数修改、特征编辑，STL格式可适配绝大多数三维建模、3D打印、仿真分析软件，无需格式转换即可导入使用，覆盖不同软件环境的使用需求。研发教学应用层面，该模型可作为航空航天类专业的教学演示案例，帮助学生理解螺旋桨的结构组成、气动外形设计逻辑与工作原理，也可用于小型无人机、轻型通用飞机的动力系统研发参考，还可作为3D打印航模配件的数字模型，支撑航模制作、课程设计、航空科普等多场景使用，为航空相关的教学与研发工作提供精准的三维数字参考。
